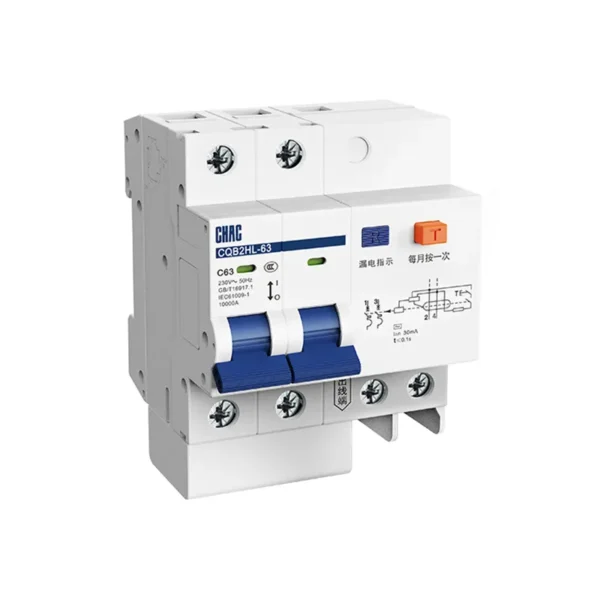

Interruptor automático de corriente residual con protección contra sobrecorriente – Tipo electrónico
El CQB2HL-63 RCBO proporciona protección contra sobrecargas, cortocircuitos y corrientes residuales dentro de su rango publicado de 6A a 63A. La selección debe basarse en la tensión del circuito, el conductor, el comportamiento de la carga, la corriente de falla presunta y las normas de instalación aplicables, y no únicamente en el calibre en amperios.
Descripción del producto
CQB2HL-63 is an RCBO for 230/400V AC distribution circuits. It combines thermal-magnetic overcurrent protection with residual-current protection in one device. The published range covers 6A–63A, 1P+N / 2P / 3P / 3P+N / 4P, B / C / D curves and 30 / 50 / 75 / 100 / 300mA sensitivity options. The saved model data describes the residual-current or construction type as Electronic type; waveform type is not stated in the saved technical table.
The CQB2HL-63 is a 10kA RCBO and a 63A electronic RCBO platform for projects that require higher verified short-circuit breaking data.
El registro del modelo guardado enumera IEC 61009-1; GB/T 16917.1 como la referencia de norma aplicable. También enumera la certificación CCC; se debe confirmar el alcance para la configuración solicitada.
Características clave
Aplicaciones típicas
El uso típico es en circuitos finales o de subdistribución donde se requiere tanto protección contra sobrecorriente como contra corriente residual. El proyecto aún debe confirmar la forma de onda de la corriente residual esperada, la sensibilidad, la disposición del neutro, la configuración de los polos, el nivel de falla, el tamaño del conductor, las condiciones del envolvente y las normas de cableado locales.
Guía de Solicitudes y Selección
Utilice los valores del modelo verificados para crear una lista de selección y, a continuación, valide el circuito completo. Las clasificaciones de los productos no reemplazan los cálculos de los conductores, un estudio de corriente de falla, una revisión de coordinación o los requisitos de instalación local.
| Punto de selección | CQB2HL-63 reference | Lo que el proyecto debe confirmar |
|---|---|---|
| Corriente nominal | 6A–63A | Corriente de diseño, ampacidad del conductor, método de instalación, temperatura ambiente y agrupamiento |
| Tensión y frecuencia | 230/400V AC; 50/60Hz | Sistema de suministro y capacidad nominal de los equipos |
| Configuración de polos | 1P+N / 2P / 3P / 3P+N / 4P | Conductores que deben conmutarse/protegerse, incluido el tratamiento del neutro |
| Curva de disparo | B / C / D | Corriente de entrada y rendimiento de desconexión requerido |
| Selección de corriente residual | 30 / 50 / 75 / 100 / 300mA; Electronic type; waveform type is not stated in the saved technical table | Forma de onda esperada, sensibilidad, propósito y normas locales |
| Capacidad de corte | 10kA Icn | Corriente de cortocircuito presunta y coordinación de protecciones |
Ámbito de protección
Un interruptor diferencial con protección contra sobrecorriente (RCBO) combina protección contra sobrecorriente y corriente residual; no es simplemente un interruptor automático (MCB) con otra etiqueta.
MCB frente a RCBO
Comparar Funciones de Protección →
Selección de corriente residual
Published options: 30 / 50 / 75 / 100 / 300mA. Confirm sensitivity and waveform type for the actual circuit and market.
Sensibilidad y tipo
Soporte para selección de reseñas
Capacidad de corte y curva
10kA Icn; B / C / D curves. Both fault level and load inrush must be checked.
Nivel de falla y corriente de entrada
Comparar la capacidad de ruptura
Disposición de postes y cableado
Opciones de polos publicados: 1P+N / 2P / 3P / 3P+N / 4P. Utilice el diagrama de modelo exacto; no asuma el enrutamiento del neutro.
Polos y Neutro
Confirmar datos de cableado →
Guía de pedidos
- Specify the exact model: CQB2HL-63.
- Indique la corriente nominal requerida entre 6A y 63A.
- Confirmar disposición de polos: 1P+N / 2P / 3P / 3P+N / 4P.
- Curva de disparo: B / C / D.
- Confirm residual-current sensitivity and type from the published 30 / 50 / 75 / 100 / 300mA options.
- Proporcione la tensión del sistema, el nivel de falla previsto, el mercado de destino, la cantidad y los requisitos de documentación.
Comprobaciones de Instalación y Coordinación
- Utilice el dibujo y las instrucciones exactos del modelo; no infiera la dirección de la alimentación, el enrutamiento neutral o las posiciones de los terminales a partir de otro producto.
- Verifique el material y la sección transversal del conductor con respecto al cálculo del circuito y los datos publicados de los terminales.
- Confirmar nivel de cortocircuito, coordinación aguas arriba/aguas abajo, temperatura del envolvente, agrupamiento, altitud y distancias de aislamiento.
- La instalación, el aislamiento, las pruebas y el mantenimiento deben ser realizados por personal cualificado de conformidad con las normas aplicables.
Designación del tipo
Curvas de disparo
Dimensions(unit:mm)
Especificaciones técnicas
| Parámetro | |
| Voltaje nominal | 230V~ (1P+N, 2P), 400V~ (3P, 3P+N, 4P) |
| Corriente nominal | 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A |
| Rated tripping current I△n | 30mA, 50mA, 75mA, 100mA, 300mA |
| Número de polos | 1P+N, 2P, 3P, 3P+N, 4P |
| Rated breaking capacity Icn | 10000 A |
| Vida mecánica y eléctrica | Mechanical ≥ 20000, Electrical ≥ 6000 |
| Tightening torque (N·m) | 3.5 |
| Pollution degree | 2 |
| Grado de protección | IP20 |
| Categoría de sobretensión | Ⅱ,Ⅲ |
| Tripping characteristics | 2 |
| Estándares | IEC 61009-1, GB/T 16917.1 |
| Certificación | CCC |
Table1 Tripping characteristics (Reference temp.30℃)
| Artículo | Curva de disparo | Prueba corriente en (A) | Estado inicial | Límite de tiempo para disparar o no disparar | Resultado esperado | Observaciones |
| a | B, C, D | 1.13En | Frío | t ≤ 1h | No desatascador | La corriente sube suavemente al valor especificado en 5s |
| b | B, C, D | 1.45pulg | Siguiendo el ítem una prueba | t < 1h | Tropezando | |
| c | B, C, D | 2.55In | Frío | 1s < t ≤ 60s (In ≤ 32A) 1s < t ≤ 120s (In > 32A) |
Tropezando | |
| d | B | 3En | Frío | t ≤ 0.1s | No desatascador | Enciende la fuente de alimentación cerrando el interruptor auxiliar |
| d | C | 5In | ||||
| d | D | 10 en | ||||
| e | B | 5In | Frío | t < 0.1s | Tropezando | Enciende la fuente de alimentación cerrando el interruptor auxiliar |
| e | C | 10 en | ||||
| e | D | 20In |
Nota: The term “cold” means that the test is carried out at a refererce calibration temperature without load before the test
Requisitos del conductor y sección transversal
| Sección transversal de cobre (mm²2) | Corriente nominal In(A) |
| 1 | En≤6 |
| 1.5 | 6<En≤13 |
| 2.5 | 13<En≤20 |
| 4 | 20<En≤25 |
| 6 | 25<En≤32 |
| 10 | 32<En≤50 |
| 16 | 50<En≤63 |
