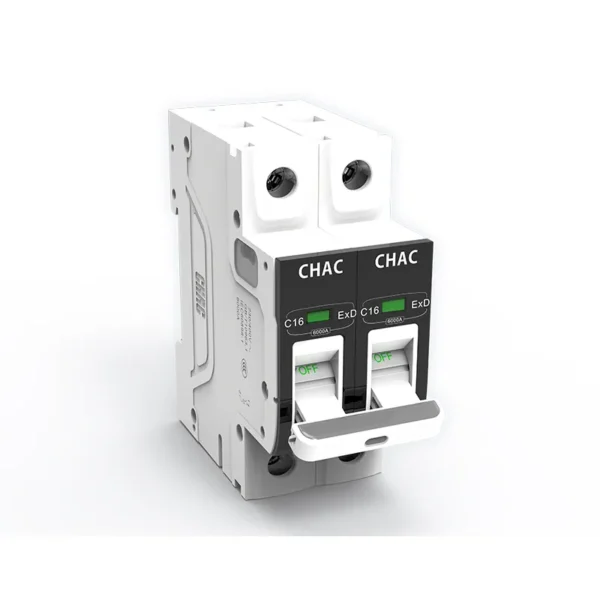

Disjuntor em Miniatura CA Série CQB3-63 50Hz/60Hz
CQB3-63 series miniature circuit breakers are suitable for protection of distribution lines with AC 50Hz (or 60Hz), rated working voltage 230/400V, rated current up to 63A, and rated short-circuit breaking capacity not exceeding 6000A. They are used for infrequent connection, disconnection and conversion of lines, and have overload, short-circuit and isolation protection functions. They can be widely used in terminal distribution application scenarios in various industries such as construction, new energy, electricity, and infrastructure.
Produto Visão geral
The CQB3-63 series miniature circuit breaker, crafted by CHAC Electric, is designed to fulfill the customization needs of international clients in low – voltage electrical systems. As a professional contract manufacturer with extensive export experience, we excel in ODM/OEM services.
These MCBs are ideal for AC 50Hz (or 60Hz) distribution systems with a rated voltage of 230/400V and a rated current up to 63A, featuring a rated short – circuit breaking capacity of up to 6000A. They serve as protective devices in distribution circuits for infrequent connection, disconnection, and switching. Equipped with overload, short – circuit, and isolation protection, they’re suitable for various terminal distribution scenarios in construction, new energy, power, and infrastructure industries.
Our CQB3-63 series highlights advanced technology and strict quality control. Leveraging cutting – edge equipment and stringent quality standards, we guarantee reliable performance. We understand international clients’ unique requirements and offer flexible customization from product design to packaging. Our efficient processes and quality systems ensure timely delivery of high – quality products, empowering clients to thrive in the global market.
Caraterísticas do Produto
■ High Breaking Capacity
6kA short-circuit protection rating ensures reliable circuit interruption under fault conditions
■ Wide Current Range
6-63A ratings with B/C/D tripping characteristics for residential and commercial applications
■ Long Service Life
≥10,000 mechanical operations and ≥6,000 electrical operations
Especificação de Encomenda
1.Product Model: CQB3-63
2.Number of Poles: 1P, 1P+N, 2P, 3P, 3P+N,4P
3. Corrente Nominal e Curva de Disparo: [e.g.: C/32A]
- Tripping Curve:B,C,D
- Corrente Nominal (In): 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A
4.Quantidade: [ex.: 100 unidades]
Exemplo de Pedido:
CQB3-63 2P C/32A 100 pcs
Designação do tipo
Curvas de disparo
Dimensions (unit:mm)
Especificações Técnicas
| Parâmetro | |
| Rated Insulation Voltage (Ui) | 500V |
| Tensão Nominal de Resistência ao Impulso (Uimp) | 4000V |
| Corrente Nominal (In) | 6, 10, 16, 20, 25, 32, 40, 50, 63 |
| Frequência Nominal | 50Hz / 60Hz |
| Número de Polos | 1P, 1P+N, 2P, 3P, 3P+N, 4P |
| Rated Breaking Capacity (Icn) | 6000A |
| Mechanical Life & Electrical Life | Mechanical ≥10000, Electrical ≥6000 |
| Tripping Curves | B, C, D |
| Mounting Rail | 45mm |
| Degree of Protection (IP Code) | IP20 |
| Applicable Standards | IEC60898-1, GB/T10963.1 |
| Certificação | CCC |
Table1 Tripping characteristics (Reference temp.30°C)
| Artigo | Type | Test current In(A) |
Initial Status | Time limit for tripping or non-tripping |
Expected result | Remarks |
| a | B、C、D | 1.13ln | Cold | t≤1h | Non-tripping | Current smoothly rises to specified value in 5s |
| b | B、C、D | 1.45ln | Following previous test |
1h | Tripping | |
| c | B、C、D | 2.55ln | Cold | 1s<t<60s(In≤32A) 1s<t<120s(In>32A) |
Tripping | |
| d | B | 3ln | Cold | t≤0.1s | Non-tripping | Switch on the power supply by closing the auxiliary switch |
| C | 5In | |||||
| D | 10In | |||||
| e | B | 5In | Cold | t<0.1s | Tripping | Switch on the power supply by closing the auxiliary switch |
| C | 10ln | |||||
| D | 20ln |
Note: The term “cold” means that the test is carried out at a reference calibration temperature without load before the test.
Requisitos e secção transversal do condutor
| Copper cross-section(mm²) | Corrente nominal In(A) |
| 1 | In≤6 |
| 1.5 | 6<Em≤13 |
| 2.5 | 13<in≤20</in≤20 |
| 4 | 20<Em≤25 |
| 6 | 25<In≤32 |
| 10 | 32<In≤50 |
| 16 | 50<In≤63 |
Porquê escolher a CHAC
Com mais de 30 anos de experiência em fabrico, mais de 1100 funcionários, mais de 100 milhões de postes
Com uma capacidade anual e um processo de produção automatizado 90%, a CHAC garante uma capacidade de produção estável e rigorosos
Controlo de qualidade para clientes OEM/ODM globais. O nosso sistema de fabrico interno suporta a longo prazo
cooperação para marcas elétricas, importadores e distribuidores.
30+
ANOS DE EXPERIÊNCIA
Especializado em fabrico de baixa tensão elétrica
1100+
FUNCIONÁRIOS
Equipa profissional garante qualidade e entrega estáveis
100M+
CAPACIDADE ANUAL DE POSTOS
Capacidade de produção em larga escala para satisfazer a procura global
90%
PRODUÇÃO AUTOMATIZADA
Automação avançada para alta eficiência e consistência
Linha de Montagem Automatizada
Laboratório de Ensaios
Injeção e Estampagem
Inspeção de Qualidade
Um rigoroso sistema de controlo de qualidade garante que cada produto cumpre as normas globais.
O que podemos personalizar?
Apoiamos a personalização em termos de imagem de marca, embalagem, aparência do produto,
especificações elétricas, requisitos de certificação e desenvolvimento de engenharia. Quer os clientes
se necessita de produtos de marca própria, parâmetros específicos de mercado ou desenvolvimento de novos produtos, a CHAC pode fornecer
soluções flexíveis com base nos requisitos do projeto.
Logótipo e Identidade Visual
Impressão de logótipos personalizados, marcação a laser e soluções de placas de identificação.
Embalagem
Personalização
Caixas, embalagens, etiquetas e manuais personalizados com cores.
Elétrico
Personalização
Corrente, tensão, poder de corte, curva de disparo e outros
funções especiais.
Produto
Aparência
Cor da caixa, cor da pega e personalização da aparência.
Certificação
Apoio
Os produtos cumprem os padrões internacionais e de mercado
requisitos.
Engenharia
Desenvolvimento
Avaliação do desenho, teste do protótipo e produção em massa.
Transferir
Disjuntor em Miniatura Série CQB3
Visão geral completa de componentes elétricos de baixa tensão e referência para seleção de produtos.
Precisa de Documentos Técnicos?
Contacte-nos para folhas de dados, certificados, desenhos, orientação de seleção ou suporte a projetos OEM/ODM.
Perguntas Frequentes
Q1. Apoia a personalização de produtos com base nos nossos requisitos de design?
Claro. Especializamo-nos em cooperação OEM e ODM no campo da eletricidade de baixa tensão e já prestámos serviços personalizados a muitas empresas de renome internacional. Oferecemos suporte de processo completo, incluindo design de P&D, ajustes de parâmetros e seleção de materiais especiais, garantindo que o produto atende totalmente às suas necessidades.
Q2: Qual é a sua capacidade de produção e Quantidade Mínima de Encomenda (QME)?
Operamos uma base de produção altamente automatizada com uma produção anual superior a 100 milhões de polos para disjuntores miniatura. A nossa política de MOQ é flexível. Podemos fornecer encomendas experimentais competitivas para pequenos lotes e planos dedicados de garantia de capacidade de produção.
Q3: Que garantias existem para a qualidade e certificações do produto?
Os nossos principais produtos são certificados com CCC, CE, CB, entre outros, e são vendidos em mais de 30 países e regiões em todo o mundo. A empresa estabeleceu um Centro de Operações de Qualidade dedicado que trabalha em conjunto com os departamentos comercial e de produção para implementar um controlo de qualidade de processo completo, garantindo que os produtos cumprem as normas internacionais.
Q4: Tem capacidade para I&D de produtos e para transformar conceitos em realidade?
A4: Contamos com uma equipa de I&D completa e oficinas digitais, apoiadas por uma vasta experiência em personalização ao serviço de inúmeros clientes internacionais. Desde a proposta de conceito e desenvolvimento de amostras até à produção em massa, fornecemos suporte técnico de ponta a ponta para ajudar a concretizar as suas ideias.
