PXB2Ln-63 RCBO (Residual Current Circuit Breaker) OEM Manufacturer
The PXB2Ln-63 combines overload, short-circuit, and residual current protection in a compact miniature circuit breaker, ideal for enhanced safety in residential and commercial settings. With B, C, D curves and 6A to 63A ratings, it detects leakage at 30mA for quick fault isolation. Meeting IEC60898-1, GB/T10963.1, and additional RCBO standards with CCC certification, it features 500V insulation, 4000V impulse withstand, and 4500A capacity. In 1P+N configuration for 50/60Hz AC, it provides over 6,000 electrical cycles and IP20 protection, with easy DIN rail setup via 45mm grip.
Caraterísticas do Produto
■ Proteção contra Fugas à Terra
30/50/100/300mA sensitivity options provide personal protection aggainst electric shock
■ Função de Dupla Proteção
Combina proteção contra sobrecargas/curtos-circuitos com proteção contra fugas à terra
■ Resposta Rápida
≤ 0.1s tripping time for quick fault circuit interruption
■ Configurações Flexíveis
1P+N, 2P,3P,3P+N and 4P versions available
Especificação de Encomenda
1.Product Model: PXB2Ln-63
2.Number of Poles: 1P+N,
3. Corrente Nominal e Curva de Disparo: [e.g.: C/32A]
- Curva de Disparo: B, C,
- Rated Current (In):6A, 10A, 16A, 20A, 25A, 32A,40A,50A,63A
4.Rated Residual Operating Current (IAn): 30mA,
5.Quantidade: [ex: 100 unid.]
Exemplo de Pedido:
PXB2Ln-63 1P+N C/32A 30mA 100 pcs
Designação do tipo

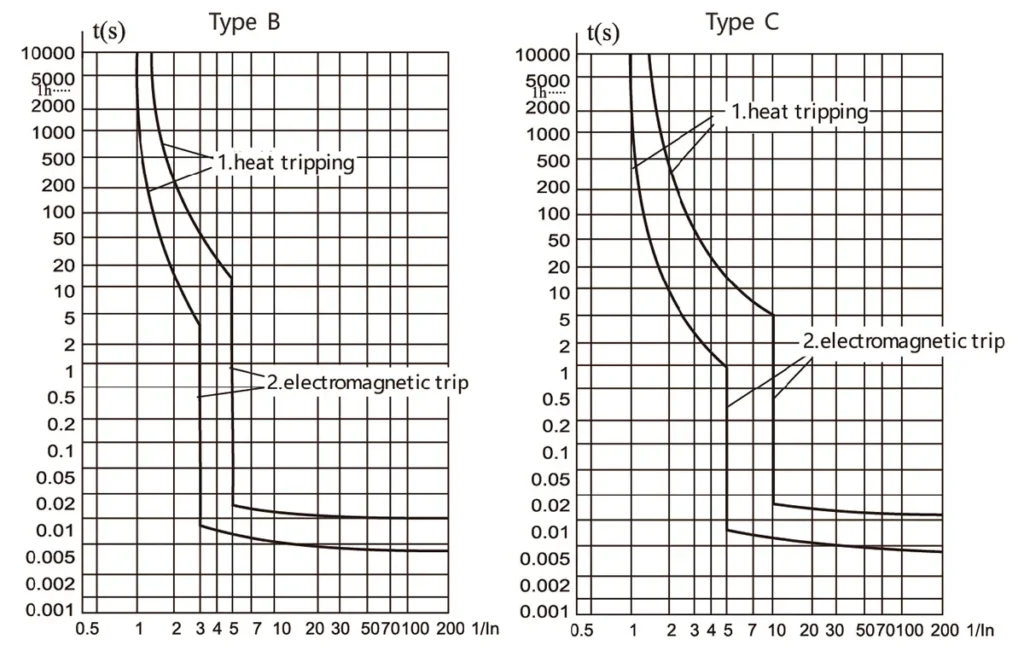

Curvas de disparo

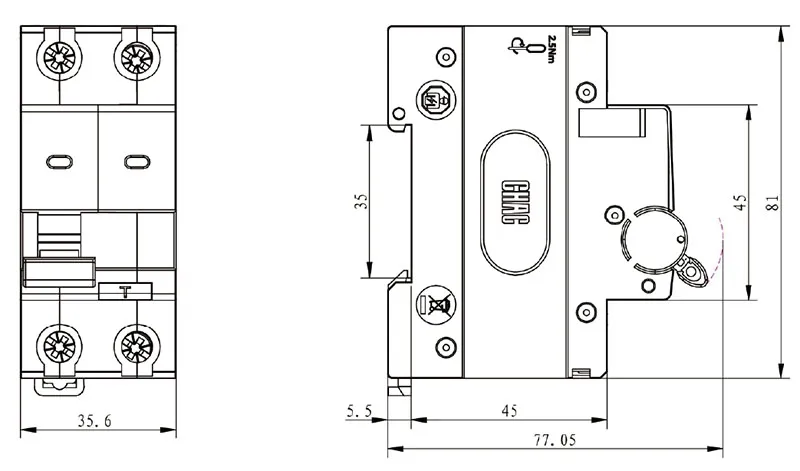

Dimensões (mm)
Especificações Técnicas
| Parâmetro | |
| Corrente Nominal (In) | 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A |
| Tensão Nominal | 230V~ |
| Frequência Nominal | 50/60Hz |
| Capacidade de Ruptura Nominal | 6 kA |
| Tipo de Deslocamento | Termomagnético (para sobrecarga e curto-circuito) |
| Característica de Funcionamento de Corrente Residual | AC, A |
| Rated Residual Operating Current (IΔn) | 30mA |
| Rated Residual Non-Operating Current (IΔno) | 15mA |
| Tipo de Disparo Instantâneo | B, C |
| Número de Polos | 1P+N |
| Tensão Nominal de Resistência ao Impulso (Uimp) | 4kV (onda de 1.2/50 μs) |
| Teste de Tensão de Suporte à Frequência da Rede Elétrica | 2kV durante 1 minuto |
| Característica de Disparo Térmico | (1.13-1.45) x In |
| Característica de Disparo Magnético | B: (3-5) x In, C: (5-10) x In |
| Resistência Elétrica | 6.000 ciclos |
| Resistência Mecânica | 10.000 ciclos |
| Indicador de Posição de Contacto | Sim |
| Grau de Proteção | IP20 |
| Temperatura ambiente | -25 ℃ a +40 ℃, humidade máxima 95% |
| Tamanho Máximo do Terminal do Cabo | 16mm² |
| Torque Máximo de Aperto | 2,5 N.m |
| Método de Montagem | Montagem em calha DIN de 35mm |
| Padrão | IEC/EN 61009-1 |
Requisitos e secção transversal do condutor
| Secção transversal de cobre(mm²2) | Corrente nominal In(A) |
| 1 | In≤6 |
| 1.5 | 6<In<13 |
| 2.5 | 13<in≤20</in≤20 |
| 4 | 20<Em≤25 |
| 6 | 25<In≤32 |
| 10 | 32<In≤50 |
| 16 | 50<In≤63 |
