CQB3Ln-63 Residual Current Circuit Breaker with Overcurrernt Protection – Electronic Type
ال CQB3Ln-63 RCBO يوفر حماية من الحمل الزائد والقصور الكهربائي والتدفق المتبقي ضمن نطاقها المعتمد وهو 6A–63A. ينبغي أن يستند الاختيار إلى جهد الدائرة، ومقاومتها، وسلوك الحمل، وتيار الأعطال المحتمل، والقواعد الإنشائية السارية، وليس فقط مقياس الأمبير وحده.
مواصفات المنتج
CQB3Ln-63 is an RCBO for 230V AC distribution circuits. It combines thermal-magnetic overcurrent protection with residual-current protection in one device. The published range covers 6A–63A, 1P+N, B / C curves and 30mA sensitivity options. The saved model data describes the residual-current or construction type as Type AC / Type A; electronic construction.
The CQB3Ln-63 is a 30mA Type A RCBO option offered in a compact 1P+N RCBO format, with Type AC also listed in the model data.
The saved model record lists IEC/EN 61009-1 as the applicable standard reference. No certification claim is added beyond the saved model record.
الميزات الرئيسية
الاستخدامات النموذجية
Typical use is in final or sub-distribution circuits where both overcurrent and residual-current protection are required. The project must still confirm the expected residual-current waveform, sensitivity, neutral arrangement, pole configuration, fault level, conductor size, enclosure conditions and local wiring rules.
طلبات واقتراحات واختيار المرشحين
Use the verified model values below to create a shortlist, then validate the complete circuit. Product ratings do not replace conductor calculations, a fault-current study, coordination review or local installation requirements.
| نقطة الاختيار | CQB3Ln-63 reference | ما يجب أن يثبته المشروع |
|---|---|---|
| التيار المقدر | 6A–63A | Design current, conductor ampacity, installation method, ambient temperature and grouping |
| Voltage and frequency | 230V AC; 50/60Hz | Supply system and equipment rating |
| تكوين المقود | 1P+N | Conductors to be switched/protected, including neutral treatment |
| منحنى الرحلة | B / C | Load inrush and required disconnection performance |
| Residual-current selection | 30mA; Type AC / Type A; electronic construction | Expected waveform, sensitivity, purpose and local rules |
| قوة الكسر | 6kA | Prospective short-circuit current and protection coordination |
نطاق الحماية
An RCBO combines overcurrent and residual-current protection; it is not simply an MCB with a different label.
MCB vs RCBO
Compare Protection Functions →
Residual-Current Selection
Published options: 30mA. Confirm sensitivity and waveform type for the actual circuit and market.
Sensitivity & Type
Review Selection Support →
Breaking Capacity and Curve
6kA; B / C curves. Both fault level and load inrush must be checked.
Fault Level & Inrush
قارن قدرة الكسر →
Pole and Wiring Arrangement
Published pole options: 1P+N. Use the exact model diagram; do not assume neutral routing.
Poles & Neutral
Confirm Wiring Data →
دليل طلب الطعام
- Specify the exact model: CQB3Ln-63.
- حدد التصنيف الحالي المطلوب ضمن نطاق 6A–63A.
- Confirm pole arrangement: 1P+N.
- Confirm trip curve: B / C.
- Confirm residual-current sensitivity and type from the published 30mA options.
- Provide system voltage, expected fault level, destination market, quantity and document requirements.
فحوصات التثبيت والتنسيق
- Use the exact model drawing and instructions; do not infer supply direction, neutral routing or terminal positions from another product.
- Verify conductor material and cross-section against the circuit calculation and published terminal data.
- Confirm fault level, upstream/downstream coordination, enclosure temperature, grouping, altitude and clearances.
- يجب أن يتم تركيب المعدات وعزلها واختبارها وصيانتها من قبل موظفين مؤهلين وفقًا للقواعد المعمول بها.
تعيين النوع
الزوايا المتقطعة

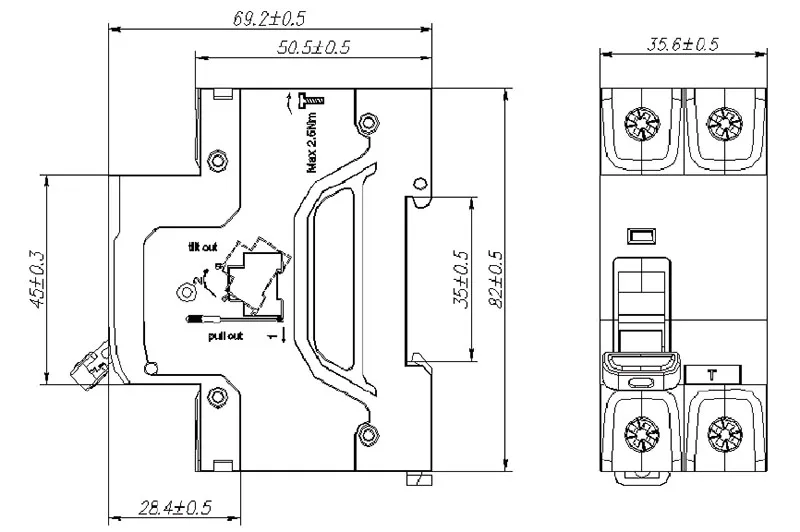

الأبعاد (مم)
المواصفات الفنية
| معامل | |
| Rated Current (In) | 6A, 10A, 16A, 20A, 25A, 40A, 40A, 63A |
| Rated Voltage | 230V~ |
| Rated Frequency | 50/60 هرتز |
| Rated Breaking Capacity | 6kA |
| Tripping Type | Thermal-magnetic (for overload and short-circuit) |
| Residual Current Operating Characteristic | AC,A |
| Rated Residual Operating Current((IΔn) | 30 مللي أمبير |
| Rated Residual Non-Operating Current(IΔno) | 15mA |
| Instantaneous Tripping Type | B.C |
| Number of Poles | 1P+N |
| Rated Impulse Withstand Voltage (Uimp) | 4kV (1.2/50 μs wave) |
| Power Frequency Withstand Voltage Test | 2kV for 1 minute |
| Thermal Tripping Characteristic | (١٫١٣-١٫٤٥) × في |

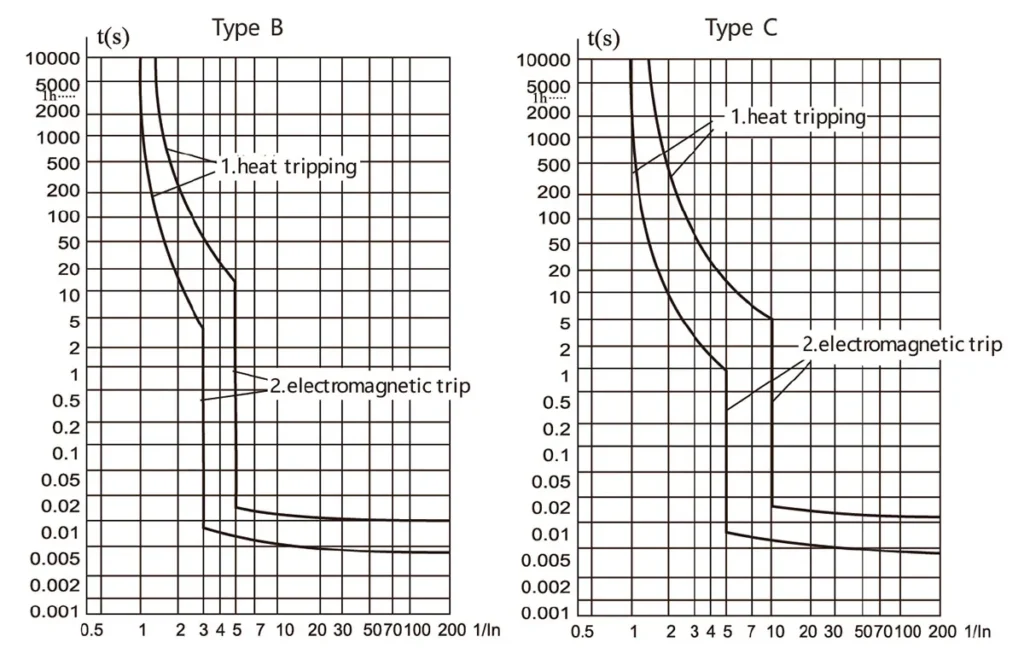

| Magnetic Tripping Characteristic | B:(3-5) × In, C: (5-10) × In |
| Electrical Endurance | 6,000 cycles |
| التحمل الميكانيكي | 10,000 cycles |
| Contact Position Indicator | نعم |
| Degree of Protection | IP20 |
| Ambient Temperature | -25℃ to +40℃, max. humidity 95% |
| Maximum Cable Terminal Size | ١٦ مم2 |
| Maximum Tightening Torque | 2.5 N.m |
| Mounting Method | Mounts on 35mm DIN rail |
| قياسي | IEC/EN 61009-1 |
متطلبات الموصل والمقطع العرضي
| مقطع عرضي للنحاس (مم2) | التيار المقنن In(A) |
| 1 | ln≤6 |
| 1.5 | 6<في ≤13 |
| 2.5 | 13<في ≤20 |
| 4 | 20<في≤25 |
| 6 | 25<في ≤32 |
| 10 | 32<في ≤50 |
| 16 | 50<في ≤63 |
