CQM6RT Thermomagnetische einstellbare MCCB – Herstellungshersteller für OEM-Anwendungen
Der CQM6RT MCCB bietet eine einstellbare Überlast- und Kurzschlussschutzfunktion innerhalb seines veröffentlichten 32–1250A-Bereichs. Die Spezifikation sollte sich an der Systemspannung, der Last, der Leiterkoordination, dem voraussichtlichen Fehlerstrom und den geltenden Vorschriften orientieren – nicht allein am Amperezahlwert.
Produktübersicht
CQM6RT is a thermal magnetic circuit breaker for AC 400/415V distribution and protection applications. Its published range covers 32–1250A with 3P / 4P options. Selection depends on the complete power-system design, including fault level, coordination, conductor ampacity, enclosure conditions and local rules.
Die bereitgestellte Produktspezifikation verweist auf IEC/EN 60947-1, IEC/EN 60947-2, IEC/EN 60947-3 und IEC/EN 60947-4 sowie auf GB/T 14048.1, .2, .3 und .4. Diese Normreferenzen begründen an sich keine Zertifizierung für eine bestimmte Bestellung.
Hauptmerkmale
Typische Anwendungen
Typische Anwendungen umfassen industrielle Speiseeinrichtungen und Motorschaltkreise, in denen eine Abstimmung im Feld mit einstellbaren Auslöseparametern erforderlich ist. Hierbei handelt es sich um Bewertungskontexte und nicht um allgemeine Zulassungen. Bitte bestätigen Sie vor der Spezifikation den genauen Gehäusebautyp, die Nennspannung, die Schaltleistung, das Auslöseeinheitssystem, die Zubehörteile sowie die Montageart.
Antragsformular und Auswahlhinweis
Verwenden Sie die unten angegebenen verifizierten CQM6RT-Werte, um eine Vorauswahl zu erstellen, und validieren Sie anschließend den gesamten Stromkreis. Eine MCCB-Auslegung ersetzt weder Leiterberechnungen, noch Fehlerstromanalysen, Koordinationsprüfungen oder lokale Installationsanforderungen.
| Auswahlpunkt | CQM6RT-Referenz | Was das Projekt bestätigen muss |
|---|---|---|
| Bemessener Strom | 32–1250A | Bemessungsstrom, Leiterbelastbarkeit, Verlegeart, Temperatur und Gruppierung |
| Spannung | AC 400/415V | Auslegung des Versorgungssystems und der Anlagenausstattung |
| Masten | 3P / 4P | Behandlung von stromführenden Leitern und dem Neutralleiter |
| Reise / Schutz | einstellbares thermisches IR und magnetisches IM | Lastprofil, Fehlerreaktion und Koordination |
| Ausschaltvermögen | C/S/M/H-Klassen bis zu 75kA, je nach Rahmen und bestellten Konfiguration | Voraussichtlicher Kurzschlussstrom am Installationspunkt |
Feste vs. einstellbare Absicherung
Ein fest eingestelltes thermisch-magnetisches Schutzelement kann sich für ein stabiles Design eignen, während eine einstellbare Auslöseeinheit bei der Koordination hilfreich sein kann, wenn die Projektplanung Einstellungen vor Ort vorsieht.
Reisekoordination
MCCB-Optionen vergleichen →
MCCB vs. MCB
Ein Leistungsschalter für Niederspannung (MCCB) wird in der Regel hinsichtlich höherer Ströme, des Kurzschlussstromvermögens oder der Flexibilität bei der Auswahl von Zubehör bewertet; ein Miniatur-Leistungsschalter (MCB) kann für kompakte Endstromkreise besser geeignet sein.
Strom- und Fehlerbelastung
Vergleichen Sie MCCB und MCB →
ICU vs. ICS
Die gespeicherten Daten für CQM6RT listen die C/S/M/H-Klassen bis zu 75kA gemäß Rahmen und geordneter Konfiguration auf. Passen Sie die angegebene Belastung an den voraussichtlichen Kurzschlussstrom und das Kontinuitätsziel an.
Kurzschlussberechnung
Technischen Support überprüfen →
Anordnung von Phase und Neutralleiter
Veröffentlichte Poloptionen sind 3P / 4P. Bestätigen Sie, welche Leiter gemeinsam geschaltet, geschützt und isoliert werden müssen.
Systemanordnung
MCCB-Sortiment anzeigen →
Anleitung zum Bestellen
- Geben Sie das genaue Modell an: CQM6RT.
- Geben Sie Rahmen und Nennstrom innerhalb des veröffentlichten Bereichs an: 32–1250A.
- Pole bestätigen: 3P / 4P.
- Geben Sie das Auslösegerät oder die Schutzfunktion an: einstellbarer thermischer Auslöser Ir und magnetischer Auslöser Im.
- Bitte geben Sie die Systemspannung, die Frequenz, den Anwendungsbereich, das erwartete Kurzschlussstromniveau, den Zielmarkt und die Menge an.
- Führen Sie die erforderlichen Zubehörteile, Anschlüsse, Dokumente sowie alle zugelassenen OEM-/ODM-Kennzeichnungs- oder Verpackungsanforderungen auf.
Installations- und Koordinationskontrollen
- Verwenden Sie ausschließlich die spezifische Modellzeichnung und die dazugehörigen Anweisungen; leiten Sie keine Schlussfolgerungen hinsichtlich der Klemmenpositionen, der Versorgungsrichtung oder der Zubehörkompatibilität aus einem anderen Leistungsschalter ab.
- Überprüfen Sie das Leitermaterial und den Querschnitt anhand der Schaltungsdimensionierung, der Klemmendaten, der Temperatur sowie der Gruppierung.
- Bestätigen Sie die Kurzschluss- bzw. Fehlerstrombelastbarkeit der Schaltgeräte, die Koordination zwischen vorgeschalteten und nachgeschalteten Komponenten, die Gehäusebedingungen, die Höhe über dem Meeresspiegel sowie die Freiräume.
- Installation, Isolierung, Prüfung und Wartung dürfen nur von qualifiziertem Personal gemäß den geltenden Vorschriften durchgeführt werden.

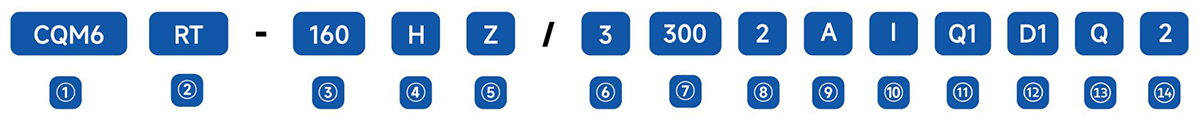

Auswahlhilfe

| Produktcode ① | Schalenrahmenqualität ② | Schalenrahmenqualität ③ | Ausschaltvermögen ④ | ||||
|---|---|---|---|---|---|---|---|
| CQM6 | Retweeten | 160 | C | ||||
| Leistungsschalter mit Spritzgussgehäuse | RT steht für thermomagnetisch einstellbar. T, A steht für einstellbar (d. h. thermisch einstellbar/magnetisch fixiert). |
C | S | M | H | ||
| 160 | 160 | 25/18 | 35/25 | 50/35 | / | ||
| 250 | 250 | 25/18 | 35/25 | 50/35 | / | ||
| 400 | 400 | / | 35/25 | 50/35 | 75/50 | ||
| 630 | 630 | / | 35/25 | 50/35 | 75/50 | ||
| 800 | 800 | / | 35/25 | 50/35 | 75/50 | ||
| 1250 | 1250 | / | 35/25 | 50/35 | 75/50 | ||
| Betriebsverfahren⑤ | Anzahl der Pole⑥ | Auslöseeinheit und Zubehör⑦ | Nennstrom A | |
|---|---|---|---|---|
| P | 4 | 300 | 125A | |
| P:Motorbetrieb Z: Drehen Sie den Griff. W:Direkte Bedienung Elektrischer Betrieb DC1 DC 2,DC3 |
160A:3P,4P 250A:3P,4P 400A:3P,4P 630A:3P,4P 800A:3P,4P 1250A:3P,4P |
Die erste Ziffer gibt die Art des Rastsystems an. 2: Nur momentane Arretierung 3:Duplizierter Rastpunkt Hinweis: Die letzten beiden Ziffern sind die Zubehörkennung (siehe Zubehörtabelle). |
160 | 32,40,50,63,80,100,125,140,160 |
| 250 | 100,125,140,160,180,200,225,250 | |||
| 400 | 250,315,350,400 | |||
| 630 | 250,315,350,400,500,630 | |||
| 800 | 500,630,700,800 | |||
| 1250 | 800,1000,1250 | |||
| Anwendung⑧ | Optionaler Code für Level 4 Produkte⑨ | Sondercode⑩ |
|---|---|---|
| 2 | A | I |
| 1:Zur Energieverteilung | A: N-Pol ungeschützt, nicht kombinierbar A | I: Überlastalarm ohne Auslösefunktion |
| 2:Zum Motorschutz | B: N-Pol ungeschützt, kombinierbar |
| Zusatzspannung ⑪ | Betriebsspannung des Motors ⑫ | Installation ⑬ | Klemmenblock-Option ⑭ | |||
|---|---|---|---|---|---|---|
| Q1 | D1 | Q | 2 | |||
| Unterspannungsrastpunkt UVT Q1:AC220V Q2:AC240V Q3:AC380V Q4:AC415V |
Shunt-Auslöser Shunt F1:AC220V F2:AC380V F3:DC110V F4:DC24V |
Zusatzalarm Zusatz J1:AC125V J2:AC250V J3:DC125V J4:DC24V |
CD1 D1:AC220V D2:AC230V D3:AC380V D4:AC400V |
CD2 D5:AC230V D6:AC110V D7:DC220V D8:DC110V D9:AC110~240V D10:DC100~220V |
F:Vorderseite der Platte H:Rückseite der Platte C:Eingefügt |
1:Keine Installation 2:Installation |
| Hinweis: Bei Auswahl des motorisierten Betriebs beachten Sie bitte die Angaben zu den beiden für den motorisierten Betrieb geeigneten Spannungen in der Rubrik „Zubehör“. | ||||||

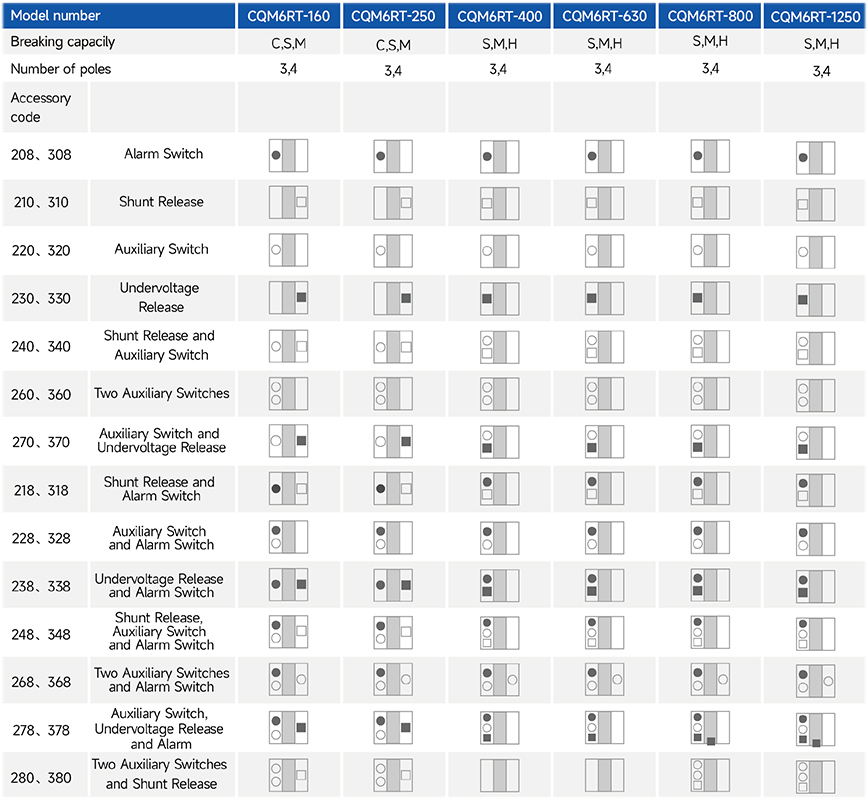

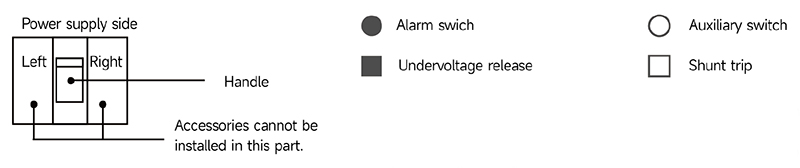

Zubehörliste


CHAC bietet einen Zusatzschalter auf der rechten Seite, eine Linksabwerfeneinrichtung sowie eine Unterspannungsauslösung auf der linken Seite an.
Für die Zubehörcodes 220, 320, 240, 340, 270 und 370 ist bei der Bestellung die erforderliche Zusatzkontaktanordnung anzugeben.
Haupttechnische Parameter
| Modellnummer | CQM6RT-160 | CQM6RT-250 | ||||||
|---|---|---|---|---|---|---|---|---|
| Nennstrom der Gehäusegröße Inm (A) | 160 | 250 | ||||||
| Anzahl der Pole | 3,4 | 3,4 | ||||||
| Nennstrom In(A), bei 40°C, 50°C, 55°C | 32,40,50,63,80,100,125,140,160 | 100,125,140,160,180,200,225,250 | ||||||
| Nennbetriebsspannung Ue(V), AC 50/60Hz | 400/415 | 400/415 | ||||||
| Bemessungsisolationsspannung Ui (V) | 800 | 800 | ||||||
| Bemessungsimpulsfestspannung Uimp (kV) | 8 | 8 | ||||||
| Bemessungstrennleistung | C | S | M | C | S | M | ||
| Kurzschlussausschaltvermögen Icu/Ics (kA) | AC400/415V | 25/18 | 35/25 | 50/35 | 25/18 | 35/25 | 50/35 | |
| Selektivitätskategorie | A | A | A | A | A | A | ||
| Anzahl der Betriebszyklen EIN (Zyklus) |
EIN | 6000 | 6000 | |||||
| AUS | 10000 | 10000 | ||||||
| Auslösemechanismen und Schutzarten | Magnetischer Auslöser | Schutz der Stromverteilung | ● | ● | ● | ● | ● | ● |
| Motorschutz | ● | ● | ● | ● | ● | ● | ||
| Thermomagnetischer Auslöser | Schutz der Stromverteilung | ● | ● | ● | ● | ● | ● | |
| Motorschutz | ● | ● | ● | ● | ● | ● | ||
| Zubehör | Hilfskontakte | ● | ● | ● | ● | ● | ● | |
| Alarmkontakte | ● | ● | ● | ● | ● | ● | ||
| Shunt-Trennung | ● | ● | ● | ● | ● | ● | ||
| Unterspannungsverriegelung | ● | ● | ● | ● | ● | ● | ||
| Manuelles Betätigungsmechanismus | ● | ● | ● | ● | ● | ● | ||
| Motorbetriebener Betätigungsmechanismus | ● | ● | ● | ● | ● | ● | ||
| Backplane-Verkabelung | ● | ● | ● | ● | ● | ● | ||
| Eingefügt | ● | ● | ● | ● | ● | ● | ||
| Kupplungsplatte | ● | ● | ● | ● | ● | ● | ||
| Trennung zwischen Phasen | ● | ● | ● | ● | ● | ● | ||
| Derivatprodukte | Speziell für Vorauszahlungs-Elektrizitätszähler ausgelegt | ● | ● | ● | ● | ● | ● | |
| Überlastalarm ohne Auslösung | ● | ● | ● | ● | ● | ● | ||
| Gesamtabmessungen (mm) (a-b-c-ca) | ![]() |
3 P | 90×155×71×95 | 90×155 ×85×109 | 105×165×71×96 | 105×165 ×93×119 | ||
| 4 P | 120×155×71×95 | 120×155 ×85×109 | 140×165×71×96 | 140×165 ×93×119 | ||||
Hinweis: ● kennzeichnet ein verfügbares optionales Zubehör; – kennzeichnet, dass das Zubehör nicht verfügbar ist.
| Modellnummer | CQM6RT-400 | CQM6RT-630 | ||||||
|---|---|---|---|---|---|---|---|---|
| Nennstrom der Gehäusegröße Inm (A) | 400 | 630 | ||||||
| Anzahl der Pole | 3,4 | 3,4 | ||||||
| Nennstrom In(A), bei 40°C, 50°C, 55°C | 250,315,350,400 | 250,315,350,400,630 | ||||||
| Nennbetriebsspannung Ue(V), AC 50/60Hz | 400/415 | 400/415 | ||||||
| Bemessungsisolationsspannung Ui (V) | 800 | 800 | ||||||
| Bemessungsimpulsfestspannung Uimp (kV) | 8 | 8 | ||||||
| Bemessungstrennleistung | S | M | H | S | M | H | ||
| Kurzschlussausschaltvermögen Icu/Ics (kA) | AC400/415V | 35/25 | 50/35 | 75/50 | 35/25 | 50/35 | 75/50 | |
| Selektivitätskategorie | A | A | A | A | A | A | ||
| Anzahl der Betriebszyklen (Zyklus) |
EIN | 3000 | 3000 | |||||
| AUS | 8000 | 8000 | ||||||
| Auslösemechanismen und Schutzarten | Magnetischer Auslöser | Schutz der Stromverteilung | ● | ● | ● | ● | ● | ● |
| Motorschutz | ● | ● | ● | ● | ● | ● | ||
| Thermomagnetischer Auslöser | Schutz der Stromverteilung | ● | ● | ● | ● | ● | ● | |
| Motorschutz | ● | ● | ● | ● | ● | ● | ||
| Zubehör | Hilfskontakte | ● | ● | ● | ● | ● | ● | |
| Alarmkontakte | ● | ● | ● | ● | ● | ● | ||
| Shunt-Trennung | ● | ● | ● | ● | ● | ● | ||
| Unterspannungsverriegelung | ● | ● | ● | ● | ● | ● | ||
| Manuelles Betätigungsmechanismus | ● | ● | ● | ● | ● | ● | ||
| Motorbetriebener Betätigungsmechanismus | ● | ● | ● | ● | ● | ● | ||
| Backplane-Verkabelung | ● | ● | ● | ● | ● | ● | ||
| Eingefügt | ● | ● | ● | ● | ● | ● | ||
| Kupplungsplatte | ● | ● | ● | ● | ● | ● | ||
| Trennung zwischen Phasen | ● | ● | ● | ● | ● | ● | ||
| Derivatprodukte | Speziell für Vorauszahlungs-Elektrizitätszähler ausgelegt | ● | ● | ● | ● | ● | ● | |
| Überlastalarm ohne Auslösung | ● | ● | ● | ● | ● | ● | ||
| Gesamtabmessungen (mm) (a-b-c-ca) | ![]() |
3 P | 140×257×108×156 | 140×257×108×156 | ||||
| 4 P | 185×257×108×156 | 185×257×108×156 | ||||||
Hinweis: ● kennzeichnet ein verfügbares optionales Zubehör; – kennzeichnet, dass das Zubehör nicht verfügbar ist.
| Modellnummer | CQM6RT-800 | CQM6RT-1250 | ||||||
|---|---|---|---|---|---|---|---|---|
| Nennstrom der Gehäusegröße Inm (A) | 800 | 1250 | ||||||
| Anzahl der Pole | 3,4 | 3,4 | ||||||
| Nennstrom In(A), bei 40°C, 50°C, 55°C | 500,630,700,800 | 800,1000,1250 | ||||||
| Nennbetriebsspannung Ue(V), AC 50/60Hz | 400/415 | 400/415 | ||||||
| Bemessungsisolationsspannung Ui (V) | 800 | 800 | ||||||
| Bemessungsimpulsfestspannung Uimp (kV) | 8 | 8 | ||||||
| Bemessungstrennleistung | S | M | H | S | M | H | ||
| Kurzschlussausschaltvermögen Icu/Ics (kA) | AC400/415V | 35/25 | 50/35 | 75/50 | 35/25 | 50/35 | 75/50 | |
| Selektivitätskategorie | A | A | A | A | A | A | ||
| Anzahl der Betriebszyklen (Zyklus) |
EIN | 1000 | 1000 | |||||
| AUS | 3000 | 3000 | ||||||
| Auslösemechanismen und Schutzarten | Magnetischer Auslöser | Schutz der Stromverteilung | ● | ● | ● | ● | ● | ● |
| Motorschutz | ● | ● | ● | ● | ● | ● | ||
| Thermomagnetischer Auslöser | Schutz der Stromverteilung | ● | ● | ● | ● | ● | ● | |
| Motorschutz | ● | ● | ● | ● | ● | ● | ||
| Zubehör | Hilfskontakte | ● | ● | ● | ● | ● | ● | |
| Alarmkontakte | ● | ● | ● | ● | ● | ● | ||
| Shunt-Trennung | ● | ● | ● | ● | ● | ● | ||
| Unterspannungsverriegelung | ● | ● | ● | ● | ● | ● | ||
| Manuelles Betätigungsmechanismus | ● | ● | ● | ● | ● | ● | ||
| Motorbetriebener Betätigungsmechanismus | ● | ● | ● | ● | ● | ● | ||
| Backplane-Verkabelung | ● | ● | ● | – | – | – | ||
| Eingefügt | ● | ● | ● | – | – | – | ||
| Kupplungsplatte | ● | ● | ● | ● | ● | ● | ||
| Trennung zwischen Phasen | ● | ● | ● | ● | ● | ● | ||
| Derivatprodukte | Speziell für Vorauszahlungs-Elektrizitätszähler ausgelegt | ● | ● | ● | ● | ● | ● | |
| Überlastalarm ohne Auslösung | ● | ● | ● | ● | ● | ● | ||
| Gesamtabmessungen (mm) (a-b-c-ca) | ![]() |
3 P | 210×275×114×163 | 210×275×114×163 | ||||
| 4 P | 280×275×114×163 | 280×275×114×163 | ||||||
Hinweis: ● kennzeichnet ein verfügbares optionales Zubehör; – kennzeichnet, dass das Zubehör nicht verfügbar ist.
Betriebseigenschaften
Die folgende Tabelle zeigt die inverse Zeit-Verhaltenskennlinien für die Verteilerschutzschaltung bei allen Polen, die bei einer Umgebungstemperatur von +40°C ohne Feuchtigkeitskompensation betrieben werden.
| Aktuelle Bezeichnung testen | Aktuelle Multiplikator-Einstellung | Konventionelle Zeit | Anfangszustand |
|---|---|---|---|
| In≤63 In > 63 | |||
| Konventioneller Auslösestrom | 1.05 | ≥1h ≥2h | Kühler Zustand |
| Konventioneller Auslösestrom | 1.30 | <1h<2h | Heißer Zustand |
Die folgende Tabelle zeigt die inverse Zeit-Operationseigenschaften für den Motorschutz bei allen Polen, die bei einer Umgebungstemperatur von +40°C ohne Feuchtigkeitskompensation betrieben werden.
| Aktuelle Bezeichnung testen | Aktuelle Multiplikator-Einstellung | Konventionelle Zeit | Anfangszustand |
|---|---|---|---|
| In≤800 | |||
| Konventioneller Auslösestrom | 1.0 | ≥2h | Kühler Zustand |
| Konventioneller Auslösestrom | 1.2 | <2h | Heißer Zustand |
Die Betriebskennlinienreferenz gibt für den Schutz der Verteilung einen sofortigen Auslösestromwert von 10In an. Bestätigen Sie die jeweils zutreffende Einstellung des Auslösemoduls für die bestellte Konfiguration.
Die Betriebskennlinienreferenz gibt für den Motorschutz einen sofortigen Auslösestromwert von 12In an.
Die angegebene Genauigkeit der Einstellung des Sofortauslösestroms beträgt 20% des Einstellwerts.

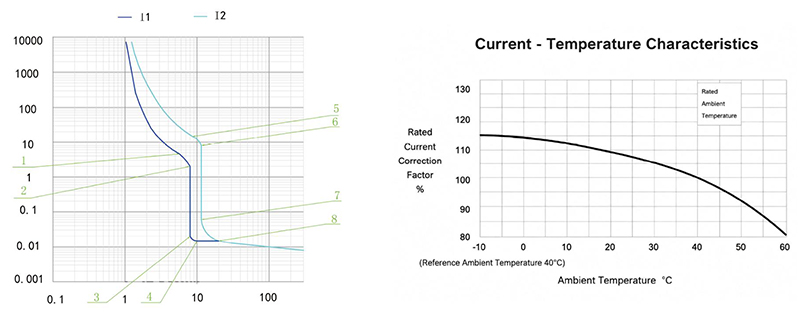

CQM6RT-160 Betriebskennlinie

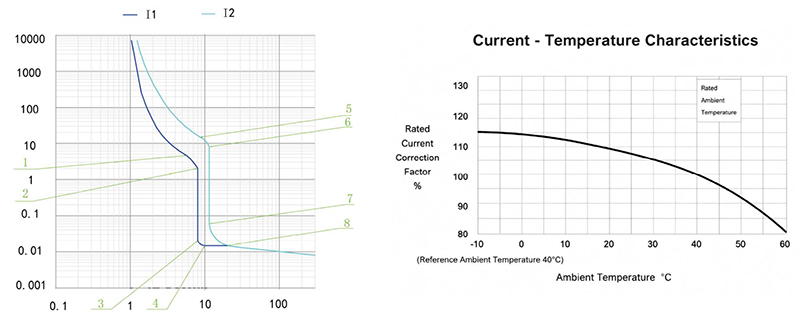

CQM6RT-250 Betriebskennlinie

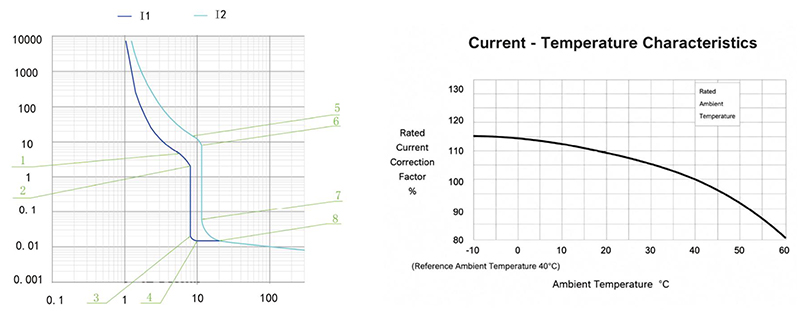

CQM6RT-400 / 630 Betriebskennlinie

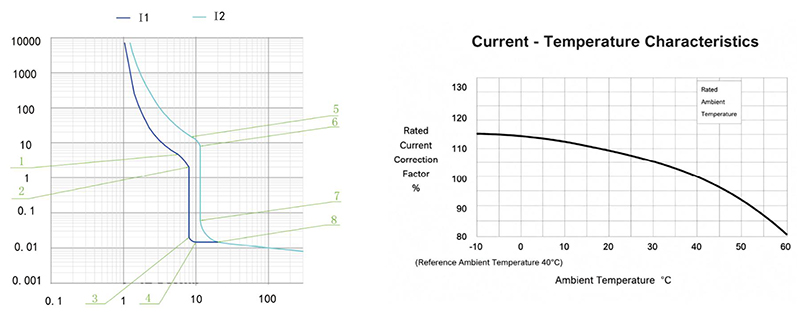

CQM6RT-800 Betriebskennlinie

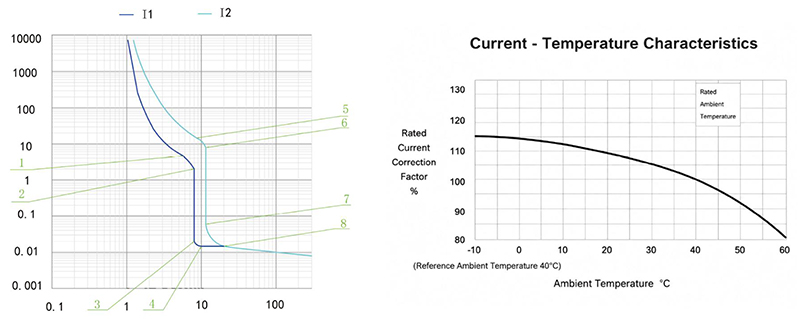

CQM6RT-1250 Betriebskennlinie

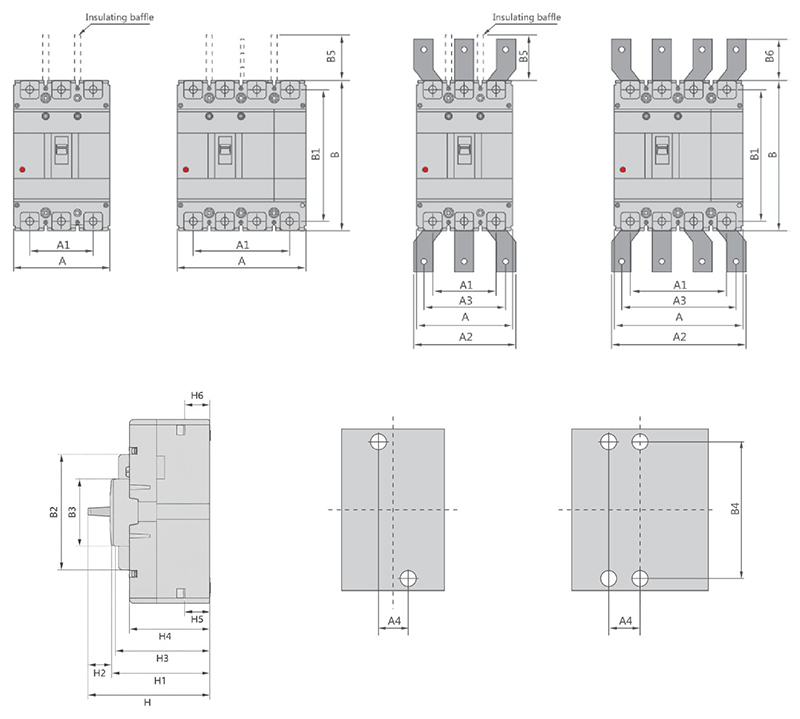

Umriss- und Einbaumaße (mm)

| Leistungsschalter mit Spritzgussgehäuse | Gesamtabmessung | Einbaumaße | Boit | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | A1 | A2 | A3 | B | B1 | B2 | B3 | B5 | B6 | H | H1 | H2 | H3 | H4 | H5 | H6 | A4 | B4 | ||||||
| 3P | 4P | 3P | 4P | 3P | 4P | 3P | 4P | |||||||||||||||||
| CQM6RT-160CS | 90 | 120 | 60 | 90 | – | – | – | – | 155 | 134 | 103 | 50 | 48 | – | 95 | 76 | 2.2 | 70.7 | 62.3 | 23.8 | 24.6 | 30 | 132 | M8 |
| CQM6RT-160M | 90 | 120 | 60 | 90 | – | – | – | – | 155 | 134 | 103 | 50 | 48 | – | 109.2 | 90 | 2.2 | 84.9 | 76.4 | 23.1 | 24.9 | 30 | 132 | M8 |
| CQM6RT-250CS | 105 | 140 | 70 | 105 | – | – | – | – | 165 | 144 | 102 | 50 | 97 | – | 95.8 | 75 | 2.8 | 71 | 62.2 | 22.7 | 23.3 | 35 | 126 | M8 |
| CQM6RT-250M | 105 | 140 | 70 | 105 | – | – | – | – | 165 | 144 | 102 | 50 | 95 | – | 118.6 | 97.6 | 2.8 | 93.4 | 84.5 | 23.1 | 23.2 | 35 | 126 | M8 |
| CQM6RT-400 | 140 | 185 | 88 | 132 | 140 | 196 | 112 | 168 | 257 | 230 | 179 | 90 | 103 | 42 | 156 | 112.1 | 3.5 | 107.5 | 99.6 | 30.9 | 32 | 44 | 194 | M10 |
| CQM6RT-630 SMH 400A | 140 | 185 | 88 | 132 | 140 | 196 | 112 | 168 | 257 | 230 | 179 | 90 | 103 | 42 | 156 | 112.1 | 3.5 | 107.5 | 99.6 | 30.9 | 34 | 44 | 194 | M10 |
| CQM6RT-630 SMH 630A | 140 | 185 | 88 | 132 | 140 | 196 | 112 | 168 | 257 | 230 | 179 | 90 | 103 | 42 | 156 | 112.1 | 3.5 | 107.5 | 99.6 | 33.4 | 30.7 | 44 | 194 | M10 |
| CQM6RT-800 SMH 630A | 210 | 280 | 140 | 210 | 180 | 250 | 140 | 210 | 275 | 243 | 192 | 90 | 103 | 87 | 162.5 | 118.4 | 2.7 | 114.3 | 106 | 28.5 | 32.7 | 70 | 242.5 | M12 |
| CQM6RT-800 SMH 800A | 210 | 280 | 140 | 210 | 180 | 250 | 140 | 210 | 275 | 243 | 192 | 90 | 103 | 87 | 162.5 | 118.4 | 2.7 | 114.3 | 106 | 29.5 | 34.7 | 70 | 242.5 | M12 |
| CQM6RT-1250 SMH | 210 | 280 | 140 | 210 | 180 | 250 | 140 | 210 | 275 | 243 | 192 | 90 | 103 | 87 | 162.5 | 118.4 | 2.7 | 114.3 | 106 | 31.5 | 32 | 70 | 242.5 | M10 |
Warum CHAC wählen?
Mit mehr als 30 Jahren Erfahrung in der Fertigung, 1100 Mitarbeitern und 100 Millionen Polen
Mit einer jährlichen Kapazität von 90% automatisierten Produktionslinien bietet CHAC eine stabile Produktionskapazität und strenge Qualitätskontrollen.
Qualitätskontrolle für globale OEM-/ODM-Kunden. Unser internes Fertigungssystem ermöglicht eine langfristige Zusammenarbeit.
Kooperation für Elektrohersteller, Importeure und Händler.

30+
JAHRE ERFAHRUNG
Specialisiert auf die Herstellung von Niederspannungselektronik

1100+
ARBEITER
Das professionelle Team gewährleistet eine stabile Qualität und Lieferfähigkeit.

100 Millionen+
JAHRESTERNE VON POLES
Großserienfertigung zur Deckung der weltweiten Nachfrage

90%
AUTOMATISCHE PRODUZIERUNG
Erweiterte Automatisierung für hohe Effizienz und Konsistenz

Automatisierte Montagelinie

Testlabor

Injektion und Stempeln

Qualitätskontrolle





Ein strenges Qualitätskontrollsystem gewährleistet, dass jedes Produkt den globalen Standards entspricht.
Was können wir anpassen?
Für CQM6RT-Projekte kann CHAC private-Label-Kennzeichnung, Verpackung, genehmigte Aussehensoptionen, veröffentlichte 32–1250A-Elektrokonfigurationen und technische Dokumentationsanforderungen prüfen. Anfragen außerhalb des veröffentlichten Spektrums unterliegen einer technischen Bewertung, Prüfungen, Mindestbestellmengen und der Projektrealisierbarkeit.
Gehäuse
Design
Passgenaue Gehäusegrößen, -strukturen und Installationsdetails.

Interne
Konfiguration
Flexible Optionen für die interne Struktur und die Komponentenanordnung.

Markenbildung &
Logo
Private-Label-Logos, Namensschilder und Markeninformationen.

Verpackung
Design
Kundenspezifische Kartons, Etiketten, Handbücher und Verpackungslösungen.

Elektrisch
Konfiguration
Passgenaue elektrische Ausrüstung basierend auf den Anforderungen der Anwendung.

Zertifizierung
Support
Unterstützung für Standards und Compliance-Anforderungen des Zielmarktes.

Herunterladen
CQM6-Serie - Formschaltgetrennte Sicherung
Komplettes Produktüberblick für Niederspannungselektronikkomponenten und Referenz zur Produktauswahl.
Brauchen Sie technische Dokumente?
Kontaktieren Sie uns für Datenblätter, Zertifikate, Zeichnungen, Auswahlberatung oder Unterstützung bei OEM-/ODM-Projekten.
CQM6RT Produkt FAQ

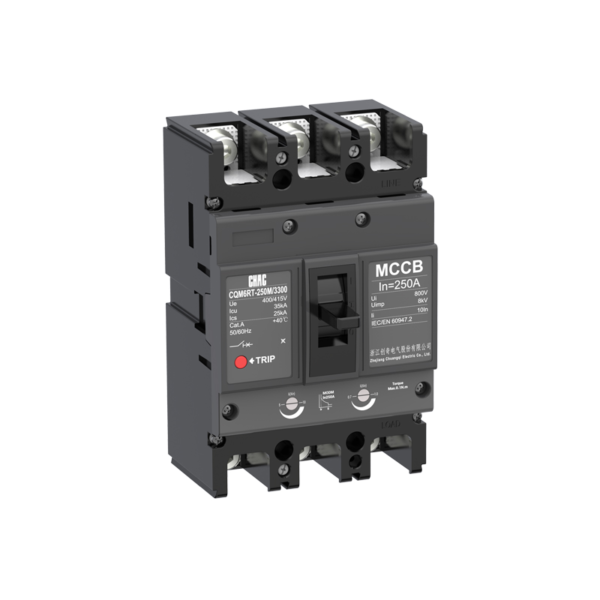

Wofür wird der CQM6RT-Leistungsschalter verwendet?
Der CQM6RT ist für die einstellbare Überlast- und Kurzschlussschutzfunktion in AC-400/415V-Systemen innerhalb des veröffentlichten 32–1250A-Bereichs vorgesehen. Die Eignung hängt von der Fehlerstromberechnung, der Leitersystemabstimmung, dem Gehäuse sowie den örtlichen Vorschriften ab.
Wie funktioniert der CQM6RT-Leistungsschalter im Spritzgussgehäuse?
Der Schutzmechanismus reagiert auf die für dieses Modell angegebenen Fehlerzustände: einstellbarer Überlast- und Kurzschlussschutz. Das Auslöseverhalten, die Einstellungen sowie die Ausschaltleistung sind gemäß den Angaben zum bestellten Gehäuse und den Produktanweisungen zu prüfen.
Wie wähle ich den Nennstrom und die Pole von CQM6RT aus?
Beginnen Sie mit der Berechnung des Bemessungsstroms und der Leiterdimensionierung, wählen Sie anschließend einen veröffentlichten Stromwert innerhalb von 32–1250A sowie die Pole aus 3P / 4P. Die Neutralleiterauslegung, der Fehlerstrom, die Umgebungsbedingungen und die Koordination sind ebenfalls zu prüfen.
Welche Ausschaltkapazität sollte ich beim CQM6RT überprüfen?
Verwenden Sie die angegebenen C/S/M/H-Klassen bis zu 75kA, entsprechend dem Rahmen und der bestellten Konfiguration für den genauen Rahmen, die Spannung und die Konfiguration. Der voraussichtliche Kurzschlussstrom am Installationsort muss innerhalb der zulässigen Belastung liegen; ein höherer Amperezahl allein ist keine Auswahlregel.
Kann das CQM6RT einen Leitungsschutzschalter oder ein Fehlerstrom-Schutzeinrichtung ersetzen?
Ein MCCB ist nicht automatisch ein direkter Ersatz. Das CQM6RT bietet eine einstellbare Überlast- und Kurzschlussschutzfunktion; der Schutz gegen Fehlerströme, die Gleichstromunterbrechung, die einstellbaren Einstellungen und andere Funktionen müssen separat gemäß den Projektanforderungen bestätigt werden.
Wie sollte das CQM6RT installiert und getestet werden?
Verwenden Sie ausschließlich die spezifischen Modellzeichnungen, die Anschlussbelegungspläne und die Zubehöranweisungen. Eine qualifizierte Person hat vor der Inbetriebnahme des Stromkreises die Isolierung, die Leiterquerschnitte, das Anzugsmoment, die Bemessungsabstände, die Einstellungen, die Kurzschlussstrombelastbarkeit sowie Funktionsprüfungen zu überprüfen.
Bestätigen Sie die richtige CQM6RT-Konfiguration
Senden Sie das Gehäuse, den Nennstrom, die Polzahl, die Schutzfunktion, die Systemspannung, den erwarteten Kurzschlussstrom sowie den Zielmarkt und die Bestellmenge. CHAC wird den Antrag anhand der veröffentlichten Modellreihe prüfen.
