Cuando un electricista de instalaciones en Manila ve que un refrigerador se reinicia varias veces durante una tarde calurosa, la tentación más inmediata es aumentar el límite de funcionamiento o seguir reiniciando el dispositivo. Esto puede indicar una fuga de neutralización, una fluctuación de la alimentación, un evento de arranque del compresor o un protector que no está adaptado al circuito. Un recorrido repetido es, por lo tanto, una señal de diagnóstico, no una prueba de que el aparato o el protector esté defectuoso. Esta guía explica los límites de selección entre la protección de tensión constante y la protección contra sobretensiones transitorias, los controles que deben realizarse antes de realizar un reinicio y la información que un contratista o comprador de OEM debería registrar antes de especificar un reemplazo.
Resumen: Un protector de voltaje desconecta una carga cuando la tensión medida se mueve fuera del rango configurado o declarado, mientras que un SPD disipa la energía transitoria de corta duración; ambos solucionan problemas diferentes. Un compresor de refrigerador puede generar una breve corriente de inicio, pero se debe seleccionar un protector para la tensión nominal, la corriente, la frecuencia, la disposición neutral, el comportamiento de retardo y las normas de instalación locales del aparato, no solo para una etiqueta. Si el dispositivo se desconecta repetidamente, debe aislar la carga, medir la alimentación en condiciones operativas, inspeccionar la integridad de la conexión neutral y de la terminación y verificar las instrucciones del producto antes de cambiar las configuraciones.
{{FEATURED_IMAGE}}
¿Qué hace un protector de voltaje y por qué puede activar la protección?
Un protector de voltaje es un dispositivo de monitorización y conmutación. Mede la tensión suministrada a un circuito conectado y abre el circuito cuando el valor esté por encima o por debajo de los límites establecidos, luego se vuelve a conectar de acuerdo con su lógica de retardo y reinicio. El dispositivo tiene como objetivo reducir la exposición a sobretensiones continuas, subtensiones o condiciones anormales de suministro; no reparará un aparato dañado ni hará que un sistema de distribución inestable sea aceptable.
Entre las causas comunes de averías se incluyen una fluctuación real de la potencia, un neutro suelto o sobrecargado, una conexión deficiente, un circuito compartido con una gran carga de motor, el arranque del compresor de la nevera fuera del horario previsto del dispositivo o un umbral que no se ajuste a la tensión nominal local. Un protector también puede fallar debido a la temperatura interna, una instalación incorrecta de los cables o una detección o conmutación defectuosa de los componentes. Registre el tiempo, el estado de carga, los valores medidos entre la línea y el neutro y entre la línea y la línea, si es aplicable, y cualquier código indicador antes de sustituirlo.
La frase ¿Qué es un protector de voltaje? A menudo aparece en las búsquedas de compra, pero la respuesta depende de la clase del dispositivo. Un relé de monitorización de voltaje, un dispositivo de liberación contra sobre-o bajo-voltaje, una unidad de protección de voltaje para todo el panel y un protector de dispositivos plug-in pueden tener diferentes especificaciones, comportamiento de restablecimiento y requisitos de instalación. Solicite las instrucciones exactas del modelo y el diagrama eléctrico en lugar de considerar esos nombres como intercambiables.
¿Por qué los refrigeradores son especialmente sensibles a los viajes repetidos?
Los refrigeradores y congeladores combinan controles electrónicos con un motor de compresor. El compresor puede generar una sobrecarga de corriente durante el arranque, y la placa de control puede requerir un retraso de reinicio después de desconectar la energía eléctrica. Un protector con un retraso, una capacidad de corriente o un método de conmutación inadecuados puede abrirse durante el ciclo normal, incluso cuando la tensión de estado estacionario es aceptable. Por el contrario, una condición de baja tensión puede impedir que el compresor arranque correctamente y provocar intentos repetidos que aumentan el estrés térmico.
No diagnostique solo basándose en la etiqueta del aparato. Compruebe la tensión de la línea de distribución mientras se enciende el compresor, la capacidad de corriente continua del protector, el intervalo de retardo o reconexión especificado y las instrucciones del fabricante para los cables de extensión o los enchufes compartidos. Si el refrigerador está conectado a una línea con bombas, equipos de aire acondicionado, soldadores u otros motores, registre el evento tanto en la caja de distribución como en el enchufe. Una persona cualificada debería realizar mediciones en vivo con equipos debidamente calibrados.
{{INLINE_IMAGE_1}}
¿Es el protector contra sobretensiones el mismo que el protector contra sobrevoltaje?

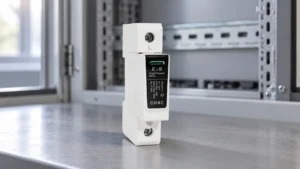

No. Un Protector contra sobretensiones Se utiliza generalmente para mantener una tensión anormal constante y desconectar o controlar la carga. Un dispositivo de protección contra sobretensiones (SPD) aborda los transitorios de corta duración, como los asociados con interrupciones o eventos relacionados con los rayos, al proporcionar un camino de menor impedancia para la corriente transitoria cuando se instala y se coordina correctamente. Un SPD no es un regulador de tensión, y un protector de tensión no es automáticamente un SPD.
Búsquedas de Dispositivo de protección contra sobretensiones desmayo Puede describir varios eventos diferentes. Una barra de conexión puede abrir su interruptor porque la carga conectada supera su clasificación de corriente; un SPD puede mostrar una indicación de final de vida útil; o un interruptor de derivación puede funcionar durante una avería. Identifique qué dispositivo realmente abrió la conexión, si el evento fue continuo o transitorio y si el circuito cuenta con un dispositivo de protección con la coordinación correcta para el cortocircuito. La [categoría](https://chac-electric.com/spd/) de dispositivos de protección contra sobretensiones es un punto de partida útil para revisar las familias de SPD, pero el modelo seleccionado y la disposición de los cables controlan la aplicación final.
| Opcion de protección | Evento principal abordado | Qué hace | Lo que no prueba |
|---|---|---|---|
| Protector de voltaje | Sobrevoltaje o subvoltaje persistente | Muestran la tensión y desconectan o conectan de nuevo una carga según sus ajustes | No es una abrazadera de emergencia, estabilizador ni sustituto para corregir una conexión suelta. |
| SPD | Sobrevoltaje transitorio de corta duración | Desvía la corriente transitoria a través de un camino de protección cuando se selecciona y instala correctamente. | No mantiene una tensión de servicio baja al valor nominal. |
| MCB o fusible | Sobrecarga y cortocircuito dentro de las especificaciones declaradas | Interrumpe la corriente excesiva | No detecta todas las anomalías de voltaje ni los pequeños fugas de energía. |
| Regulador de voltaje o UPS | Regulación de la tensión o continuidad, según el diseño | Puede regular la producción o almacenar energía | Todavía requiere verificación de la capacidad, la batería, el bypass y la instalación. |
¿Dónde debería instalarse el dispositivo?
La ubicación de la instalación debe ajustarse al objetivo de protección y a las instrucciones del producto. Un protector de punto de uso puede proteger un solo aparato cuando el receptáculo, el cable neutro y el cableado de puesta a tierra estén adecuados. Un dispositivo montado en panel puede monitorear o proteger un alimentador o un grupo de circuitos, pero debe estar coordinado con el dispositivo de sobrecorriente de arriba hacia abajo y con el sistema de distribución. Un SPD se instala normalmente con conductores cortos y bien dirigidos; la longitud excesiva de la línea puede afectar a su rendimiento transitorio.
Mantenga el equipo de refrigeración alejado de áreas húmedas, fuentes de calor y puntos de conexión inaccesibles. No coloque un dispositivo con conexión en lugares donde la condensación, la exposición a líquidos o daños mecánicos puedan dañar el envoltorio o el cable. En caso de instalación fija, un electricista cualificado debe verificar el tamaño del conductor, la clasificación de los dispositivos de protección, los medios de desconexión, la conexión a tierra y la conexión a la red eléctrica, el par de torsión de los terminales y el espacio de trabajo requerido según el código eléctrico aprobado. La marca del envoltorio del dispositivo no garantiza la homologación para todos los entornos.
La categoría de sobrevoltaje es una clasificación de instalación utilizada para describir el entorno transitorio esperado; no es una clasificación de corriente y en sí misma no certifica un protector para un refrigerador. El equipo de diseño debe adaptar la categoría y las presiones de resistencia a la impulsión a la ubicación, el equipo y la norma aplicable del producto. Una declaración de categoría sin un sistema de voltaje declarado y un contexto de instalación es incompleta.
¿Qué calificación debe comprobar el comprador antes de reemplazar un protector contra descargas eléctricas?
Comencemos por los datos de suministro: voltaje nominal, fase y disposición de los polos, frecuencia, sistema de puesta a tierra y la carga continua máxima esperada. Luego compárense el rango de voltaje permitido del protector, su clasificación de corriente o potencia, capacidad de conmutación o interrupción, modo de retardo y reconexión, límites de temperatura, disposición de los terminales y requisitos de la carcasa. Si la unidad está diseñada para un uso con motor-compresor, pregúntenle cómo define el fabricante las condiciones de arranque o de inicio de carga; no deduzcan la idoneidad de un número de amperios más grande.
Para un SPD, agregue los datos de voltaje de operación continuo máximo del sistema, corriente de descarga y coordinación de cortocircuito, modo de conexión, indicación de estado y método de reemplazo. Dispositivo de protección contra sobretensiones CA La página puede ayudar a un comprador a identificar una ruta de suministro de productos, pero no debe ser utilizada como referencia para un corte de tensión constante a menos que la documentación lo indique.
| Dimension de selección | Verificación de la refrigeración o el aparato | Pruebas para solicitar |
|---|---|---|
| Compatibilidad de suministro | Tensión nominal, frecuencia, fase, polos, neutralización y conexión a tierra | Diagrama de una sola línea, medición del sitio y diagrama de cableado del producto |
| Comportamiento de carga | Corriente de funcionamiento, arranque del compresor o del motor, ciclo de trabajo y cargas simultáneas | La placa de identificación, los datos del fabricante y el comportamiento inicial medido son seguros. |
| Logica de viaje y restablecimiento | Índices de sobrecarga/subcarga, retardo, restablecimiento manual o automático e indicación | Especificaciones del modelo exactas e instrucciones de instalación |
| Coordinación | MCB o fusible de la parte superior, corriente de fallo disponible y método de aislamiento | Estudio de protección o programa del panel y revisión del código local |
| Medio ambiente | Humedad, condensación, temperatura, acceso y exposición mecánica | Evaluación de la ubicación y requisitos de enclavamiento o montaje |
¿Cómo debería un contratista solucionar los problemas recurrentes de desconexión?
- Haga que el circuito sea seguro. Detenga los reinicios repetidos. Isole el aparato o el alimentador y aplique procedimientos de bloqueo y verificación adecuados a la instalación.
- Identifique el evento operativo. Note si el viaje ocurre al inicio del compresor, después de una tormenta, durante un periodo de alta carga o en intervalos aleatorios.
- Medir el suministro. Compare la tensión en el panel y en la carga en estado estacionario y, cuando una persona cualificada pueda hacerlo de forma segura, durante el evento sospechoso. Una sola lectura sin carga no es suficiente.
- Inspeccione las conexiones. Verifique la continuidad neutral, los terminaciones de los conductores, el sobrecalentamiento, la humedad, la protección insuficiente de la aislación y las cargas compartidas. Corrija el defecto de instalación antes de cambiar el umbral de parada.
- Verifique el dispositivo. Compare la marcación del modelo exacto, la calificación, la conexión eléctrica, el tiempo de retardo y la indicación del estado con las instrucciones del fabricante. Reemplace el dispositivo defectuoso por uno equivalente documentado, y no por un dispositivo con una corriente nominal más alta.
Aumente la situación hasta que un profesional de la electricidad cualificado intervenga cuando la alimentación medida no se ajuste a las expectativas de servicio, se sospeche de una avería neutral, el enchufe muestre calor o presencia de arco eléctrico, o el dispositivo se active cuando la carga esté desconectada. La sustitución del aparato no será la primera medida hasta que se verifique el circuito y el recorrido de protección.
¿Qué establecen realmente las referencias de NEC y IEC?
El NFPA 70 Código Nacional de Electricidad Se adopta y aplica en las jurisdicciones, por lo que la edición aplicable y los cambios locales determinan los requisitos de instalación. Puede guiar el uso del equipo, la protección de los conductores, la puesta a tierra, el espacio de trabajo y los lugares especiales, pero un enlace general de la NEC no certifica un protector específico ni prueba que una instalación de refrigerador sea conforme a la normativa.
El registro de publicaciones de la tienda web de la IEC para IEC 61858-1:2014 No se trata de un certificado de producto, sino de una referencia normativa. Las normas solo deben citarse en el ámbito de aplicación de la edición a la que se hace referencia; la certificación de productos, los informes de ensayos y las declaraciones deben verificarse en función del modelo exacto y del mercado de destino. Si un proyecto especifica una SPD, un monitor de tensión o un dispositivo de protección de artefactos, solicite la norma de producto y la documentación de instalación correspondientes en lugar de utilizar el título de otra norma.
Las afirmaciones no respaldadas, como “protege todos los aparatos”, “resistente a sobretensiones” o “funciona en todos los sistemas de voltaje”, generan riesgos técnicos y comerciales. El mercado de destino, el uso previsto, las calificaciones declaradas y las instrucciones de instalación definen el ámbito de la afirmación.
¿Cómo pueden los compradores evitar otra visita desagradable?
- Escriba la potencia nominal y el rango de operación medido en la solicitud de cotización; incluya información sobre fase, frecuencia, neutral y puesta a tierra.
- Incluya en la especificación una protección independiente contra sobretensiones y una protección contra sobretensiones transitorias, y indique si se requiere un SPD, un monitor de tensión o ambos.
- Describa el perfil de carga, incluyendo el arranque del compresor o del motor, el ciclo de trabajo, las cargas simultáneas y cualquier retraso crítico en el reinicio.
- Solicite el diagrama de cableado exacto, las tolerancias de umbral, el comportamiento de reinicio, los límites de temperatura, la coordinación de cortocircuitos y las instrucciones de instalación.
- Verificación de puesta en servicio del plan: inspección del terminal, medición de voltaje, prueba funcional, indicación del estado y registro del modelo y de los ajustes instalados.
CHAC Electric ofrece apoyo en la adquisición de equipos de baja tensión y en la revisión técnica para contratistas, fabricantes de paneles, distribuidores y equipos de OEM. El punto de partida práctico son los datos documentados de aplicación y suministro; una vez definidos, el equipo de ingeniería de CHAC puede responder a través de Asistencia técnica ruta sin convertir una declaración general de categoría en una afirmación de producto no verificada.
{{INLINE_IMAGE_2}}
Preguntas frecuentes
¿Qué es un protector de voltaje?
Un protector de voltaje monitorea la tensión de alimentación y desconecta una carga cuando esta se mueve fuera de los límites declarados del dispositivo; luego se la vuelve a conectar de acuerdo con su lógica de retardo y reinicio. Resuelve problemas de sobrevoltaje o subvoltaje persistentes; no es automáticamente un dispositivo de protección contra sobretensiones ni un regulador de voltaje. Antes de la instalación, confirme el rango exacto del modelo, la capacidad nominal y las instrucciones de conexión.
¿Funcionan realmente los protectores de voltaje?
Pueden desconectar una carga cuando la tensión detectada alcance las condiciones de disparo especificadas, siempre que el dispositivo esté seleccionado, conectado y mantenido correctamente. No pueden corregir un neutro suelto, un circuito dañado ni un problema de suministro eléctrico, y no garantizan protección contra todos los transitorios o fallos. Verifique el funcionamiento siguiendo el procedimiento de prueba del fabricante y una revisión de instalación cualificada.
¿Cuál es la diferencia entre un protector contra sobretensiones y un protector contra voltaje?
Un protector de sobretensiones o SPD está diseñado para proteger contra sobretensiones transitorias de corta duración, mientras que un protector de voltaje monitoriza la tensión constante fuera de un rango permitido y desconecta la carga. Un SPD no regula la tensión de servicio baja ni alta, y un protector de voltaje no proporciona automáticamente una desviación transitoria. El plan de protección debe indicar qué evento está tratando de controlar el proyecto.
¿Qué nunca debes conectar a un protector de sobretensiones?
No conecte una carga que exceda la corriente, voltaje o potencia nominales de la tira o dispositivo, y no utilice una tira de conexión en un lugar húmedo, dañado o inaccesible. Los equipos de alta entrada, las cargas de calefacción, los motores y los electrodomésticos de refrigeración requieren las instrucciones del fabricante y un circuito adecuado; una tira genérica no es automáticamente adecuada. Nunca deshabiliten un dispositivo de protección ni concatenen varias tiras de conexión en serie.
¿Qué es un protector de voltaje y qué protege?
Se trata de un dispositivo de desconexión que detecta la tensión y puede reducir la exposición de una carga conectada a una condición de tensión alta o baja sostenida. No protege contra todos los cortocircuitos, incidentes de corriente residual, transitorios o fallos mecánicos. La respuesta depende de la clase del dispositivo, los valores de referencia, la capacidad de carga y el contexto de instalación.
¿Dónde se debe instalar un protector de voltaje?
Instálelo en el punto definido por el diseño de protección—en la conexión del aparato o en un panel de distribución—utilizando los requisitos exactos de cableado, espacio libre, entorno y sobrecorriente en las instrucciones del producto. Una instalación fija debe ser completada y probada por una persona cualificada de acuerdo con el código adoptado. Mantenga el dispositivo accesible para controles de estado y reemplazos, y no asuma que una clasificación para interiores permite su uso en exteriores, en ambientes húmedos o en lugares propensos a la condensación.
Referencias
- NFPA 70, Código Nacional de Electricidad (NEC) — consult the edition adopted by the authority having jurisdiction.
- IEC 61858-1:2014 publication record — verify the standard’s actual scope before applying it to a product or installation claim.
- OSHA electrical safety resources — general safety guidance for de-energization, qualified work and electrical hazards.
Conclusion
A protector that keeps tripping is telling the project team to investigate the supply, load behavior, wiring and device class in that order. First distinguish a sustained voltage problem from a transient event; then confirm nominal voltage, compressor or motor starting behavior, thresholds, delay, current capacity, coordination and environmental conditions. Do not raise a setting or substitute an SPD until the measured condition and the manufacturer’s instructions support that choice. A documented installation and functional test are more valuable than a larger number on a label. Once those facts are available, CHAC Electric can help contractors and OEM buyers review a suitable low-voltage protection route and provide Asistencia técnica for the final specification.
