Cuando Daniel, un ingeniero de panel en Manchester, activó un gabinete de control de reemplazo tras una tormenta, el PLC se reinició, un motor falló y la línea de producción se detuvo en cuestión de segundos. El gabinete tenía un dispositivo nuevo etiquetado como “protector contra sobretensiones”, pero su clasificación para tensión continua y su disposición de conexión no coincidían con el sistema de suministro. El fallo era un problema de especificación y coordinación, no una prueba de que todos los dispositivos de protección contra sobretensiones fueran ineficaces.
Resumen: SPD significa Dispositivo de protección contra sobretensiones: equipo que limita la sobretensión transitoria especificada desviando la corriente de sobretensión a través de una trayectoria de conexión diseñada. El IEC 61643-11 define los requisitos y métodos de prueba para los SPDs de baja tensión de CA; no se trata de una clasificación general de marcas ni de una homologación general de instalaciones. Antes de la compra, documente la tensión del sistema, la disposición de puesta a tierra, la exposición, el punto de instalación, el Uc/MCOV, la In, la Imax según se indique, la protección de respaldo y los requisitos aplicables del mercado, luego consulte el diseño con un electricista o ingeniero cualificado.
Los ingenieros encuentran la abreviatura en diagramas de línea sencilla, esquemas de paneles, hojas de datos de producto y registros de puesta en marcha. En cada caso, el dispositivo forma parte de la instalación como un sistema: su voltaje, cableado, conexión, protección de derivación, envoltura y método de servicio determinan si se puede lograr la protección prevista. Un nombre de producto familiar no puede sustituir esas comprobaciones.
¿Qué significa SPD en un sistema eléctrico?
En SPD eléctrica La documentación indica que un SPD es un dispositivo de protección contra sobretensiones conectado en paralelo con el circuito que protege. Durante el funcionamiento normal, debe permanecer dentro de su condición operativa especificada; durante un evento transitorio proporciona un camino de impedancia más baja para la corriente de sobretensión, de modo que la tensión suministrada al equipo conectado se limite al nivel de protección declarado bajo las condiciones de prueba relevantes.

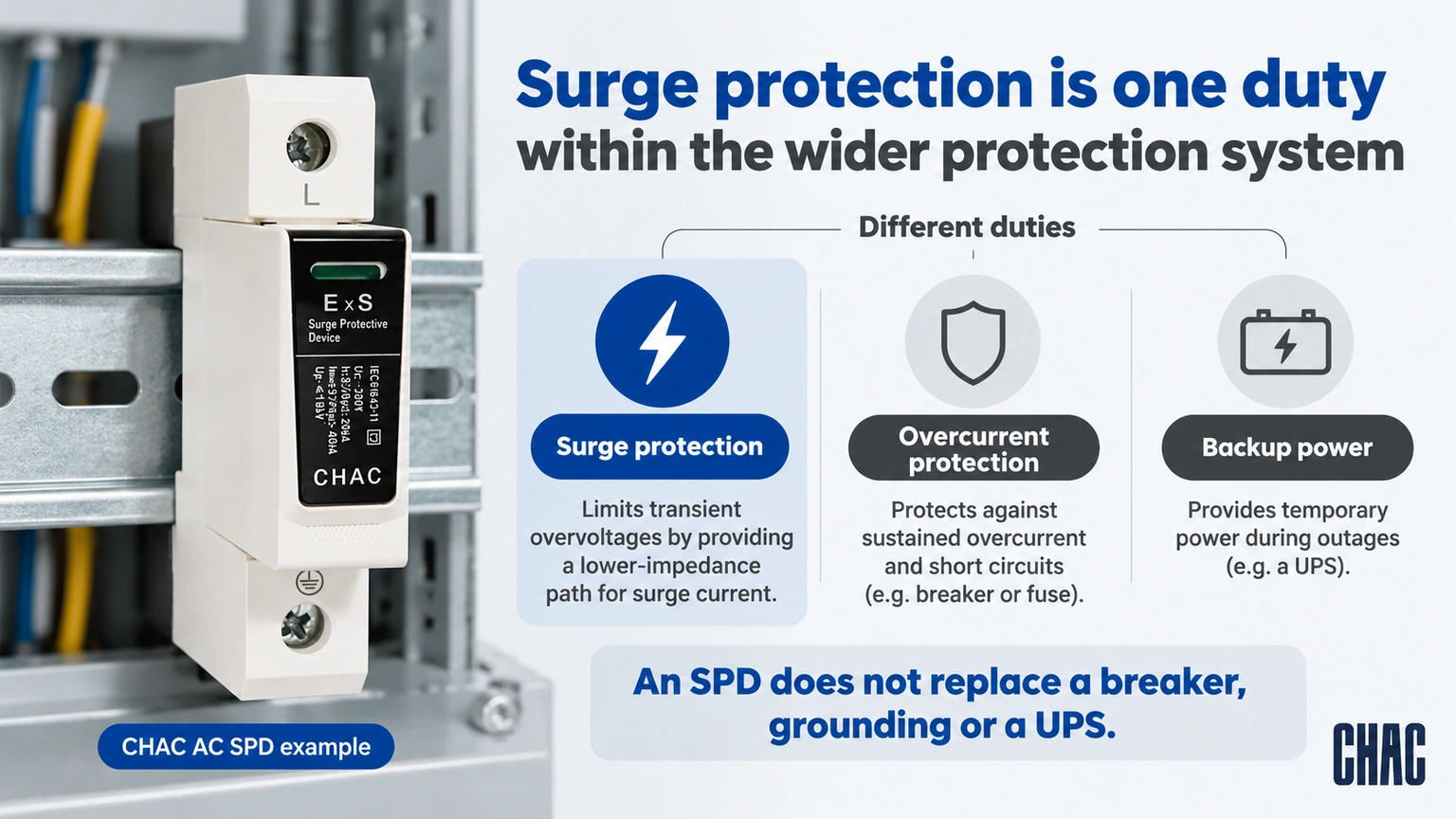

Un SPD no es un regulador de voltaje, un suministro de energía ininterrumpible ni un reemplazo para un disyuntor, fusible, puesta a tierra, conexión de carga o protección contra corriente residual. Tampoco puede garantizar que cada componente conectado sobreviva a cada evento de relé o interrupción de la corriente. El resultado depende de la forma de onda transitoria, la impedancia de la fuente, la longitud del conductor, el diseño de la conexión, la resistencia del equipo y si la protección está coordinada a través de los circuitos de alimentación y de señal.
Protección contra los rayos y las sobretensiones por lo tanto, comienza con el recorrido actual completo. Un SPD de servicio o distribución puede reducir la exposición entrante, mientras que un dispositivo coordinado en la parte inferior de la cadena puede abordar los transitorios residuales cerca de un gabinete de control sensible. Este es un arreglo técnico, no una razón para añadir dispositivos sin un diagrama de línea única documentado.
¿Qué calificaciones de SPD deberían comparar los ingenieros?
No seleccione una SPD según un valor nominal actual único. Compare la hoja de datos completa para obtener la variante y la configuración de conexión exactas. Los términos que se indican a continuación describen diferentes preguntas y deben leerse conjuntamente.
| Valoración o campo | Lo que describe | Por qué importa |
|---|---|---|
| UC o MCOV | Tensión de funcionamiento continua máxima, según la terminología indicada por el fabricante | Debe adaptarse al sistema normal y a las condiciones temporales de sobrevoltaje relevantes. |
| En | Corriente de descarga nominal bajo las condiciones de prueba declaradas en el estándar del producto | Apoya una comparación de tipo similar solo cuando se comprenden también el ámbito de prueba y la forma de onda. |
| Imax, según se indica | Valor máximo de la prueba de corriente de descarga declarado para el producto | Un número mayor no significa automáticamente una tensión residual más baja ni una mejor coordinación del sistema. |
| Avanza | Nivel de protección de voltaje declarado bajo condiciones de prueba especificadas | Se debe considerar en función de la capacidad de resistencia de los equipos ubicados aguas abajo. |
| Configuración y modos | Disposición de los polos, modos línea a línea o línea a tierra, y topología del sistema | El dispositivo debe coincidir con la conexión de alimentación y puesta a tierra, y no solo con la tensión nominal. |
| Datos de respaldo y servicio | Fusible o interruptor de seguridad especificado, indicación de estado, contacto remoto, carcasa y método de reemplazo | Estos campos afectan a la instalación, la separación de fallas, la inspección y el coste total de propiedad. |
Para una aplicación práctica Definir spd Revisa, solicita el diagrama de cableado, las instrucciones de instalación, la referencia de los estándares de prueba y la documentación de conformidad específica del mercado para el número de pieza exacto. Un folleto familiar puede combinar variantes con diferentes opciones de conector, polea, contacto o carcasa. Considera los campos que faltan como una cuestión de adquisición, no como una autorización para inferir la idoneidad.
¿Dónde se debe instalar un dispositivo de protección contra sobretensiones?

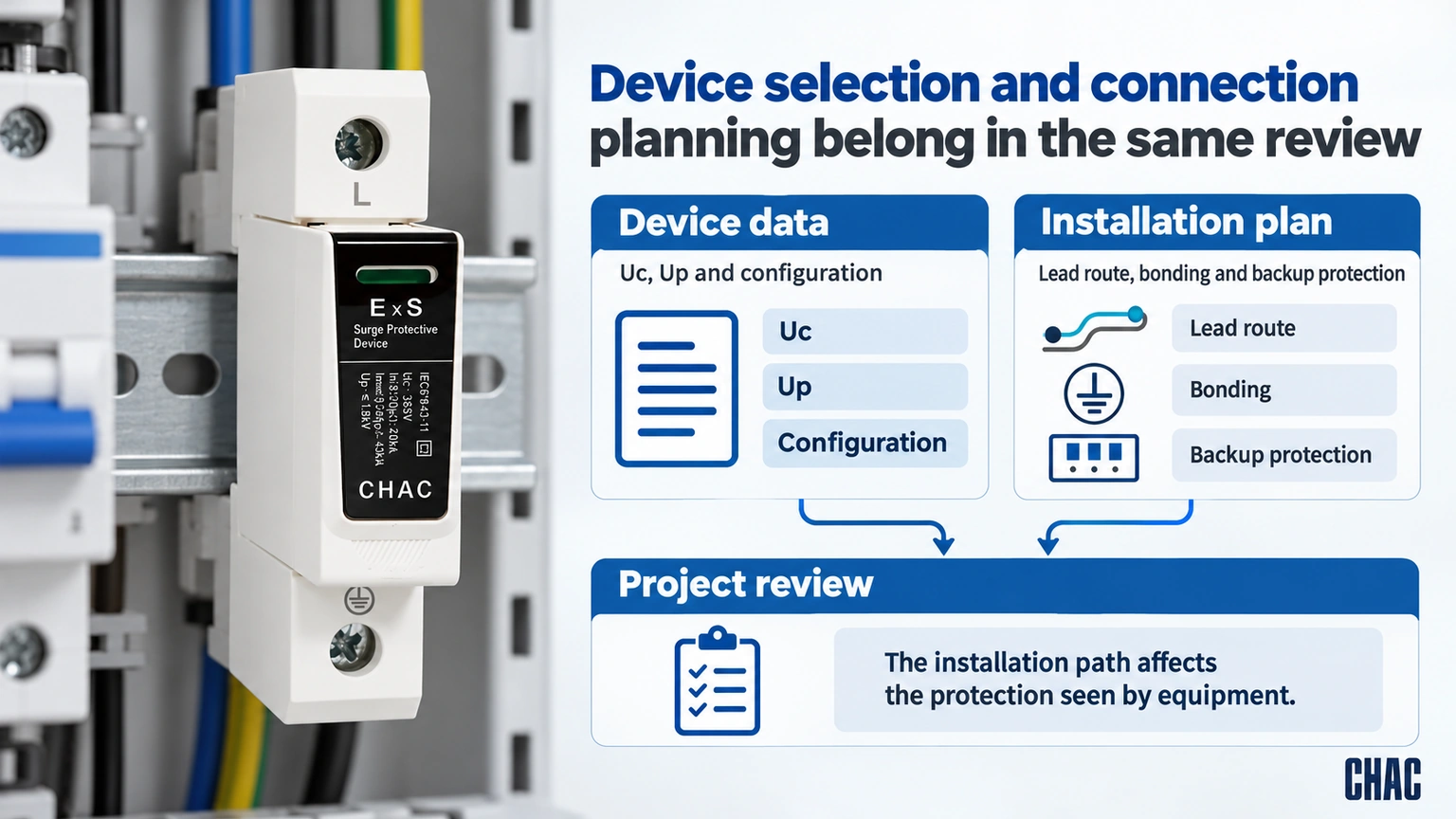

La ubicación correcta es el punto seleccionado por el diseño eléctrico para limitar la tensión transitoria en los conductores que alimentan el equipo protegido, manteniendo al mismo tiempo el acceso al dispositivo para su inspección. Dependiendo de la instalación, puede ser en la planta de servicio, en un panel de distribución principal o secundario, en un panel de derivación o cerca de una carga sensible. El diagrama de cableado del producto, el código adoptado, las normas de paso de corriente y los requisitos de la autoridad local controlan la disposición final.
Mantenga los conductores de SPD cortos y directos dentro de los límites indicados por el fabricante; los impulsos rápidos generan una tensión adicional a lo largo de la longitud del cable inductor. Verifique los circuitos de protección contra sobrecorriente y de conexión, el par de torsión de los terminales, el tamaño del conductor, el entorno del recinto y el sobrecorriente o dispositivo de respaldo en la tubería de alimentación. Si los circuitos de alimentación, control, datos, DC fotovoltaico o batería siguen rutas diferentes, evalúe cada circuito con un producto diseñado para las condiciones de tensión y conexión correspondientes.
La siguiente secuencia ayuda a los constructores de paneles y a los equipos de adquisición a coordinar la decisión:
- Registra la tensión nominal, la fase, la frecuencia, el sistema de puesta a tierra, las condiciones de avería disponibles y el mercado de destino.
- Mapear el servicio, el alimentador, el panel, el circuito de ramificación, el equipo y cualquier cableado de control o señalización separado.
- Identifique las situaciones de exposición relacionadas con los rayos, los cables largos, el uso en exteriores, el cambio de motor y la transmisión de velocidad variable sin asumir una calificación de gravedad universal.
- Seleccione un producto cuyo Uc/MCOV, configuración, corriente de descarga, protección de respaldo y envoltura sean compatibles con el punto documentado.
- Encomende la instalación: verifique las conexiones, el par de torsión, las etiquetas, la indicación de estado, el acceso para inspección y los registros necesarios para la futura sustitución.
¿Los protectores contra sobretensiones se deterioran incluso cuando el equipo sigue funcionando?
Sí. Un panel energizado y un equipo de trabajo no son garantía de que dispositivo de protección contra sobretensiones El dispositivo sigue en servicio. Un elemento protector podría haber llegado al final de su vida útil y haber sido desconectado mientras el suministro de energía seguía funcionando. Guía de final de vida de SPD explica el papel de los indicadores y desconectores locales. Sus ejemplos describen productos específicos; los colores de los indicadores, los contactos remotos y los interbloques de reemplazo deben comprobarse en el modelo instalado.
¿Los protectores contra sobretensiones caducan en una fecha determinada?
No considere la fecha de caducidad del protector contra sobretensiones como una norma universal para la sustitución. La vida útil del protector contra sobretensiones depende del dispositivo y de sus condiciones de uso, y una fecha de instalación por sí sola no puede garantizar la protección restante. Si el fabricante especifica un intervalo de inspección o reemplazo, siga ese procedimiento. De lo contrario, establezca un plan de mantenimiento con el profesional de electricidad responsable, incluyendo controles tras los incidentes de sobretensiones relevantes. Un SPD de panel y un enchufe de alimentación en serie son productos distintos, por lo que una norma de sustitución para el consumidor no debería transferirse automáticamente.
En cuanto a la pregunta “¿Cómo sé si mi protector contra sobretensiones está defectuoso?”, comience por consultar la indicación de estado documentada, cualquier desconectador asociado y el procedimiento de inspección del fabricante. Una indicación de final de vida requiere la sustitución del dispositivo o cartucho especificado. No se debe asumir que la ausencia de alarma significa que todos los modos de protección están en buen estado. Registre el modelo, la fecha de instalación, la indicación observada, el historial de eventos y los detalles de la sustitución para que la próxima inspección tenga una referencia válida. Lista de verificación de especificaciones del panel SPD Ayuda a los compradores a incluir los requisitos de mantenimiento y reemplazo antes de realizar la orden.
¿Cómo se diferencian las principales opciones de protección?
La terminología de tipo no tiene sentido fuera del contexto del producto y del estándar de instalación aplicables. No debe presentarse como una simple clasificación de la calidad. Un diseño en etapas puede utilizar más de un lugar cuando el edificio, la longitud del alimentador, la exposición y la sensibilidad del equipo justifiquen la coordinación.
| Abordaje | Pregunta de diseño típica | Compromiso con la documentación |
|---|---|---|
| SPD de nivel de arriba o de servicio | ¿De dónde entra la energía de sobretensión en la instalación de baja tensión? | Puede proteger la exposición entrante, pero no protege automáticamente cada cable o circuito de control que se encuentra más abajo. |
| Panel de distribución SPD | ¿Qué alimentador o subpanel suministra el equipo? | Es accesible para el servicio, pero la longitud de los cables y la coordinación aún influyen en la tensión que se ve por los equipos. |
| SPD de sucursal o de uso final | ¿Está una carga sensible expuesta a transitorios residuales después de la protección en la parte superior? | Debe estar diseñado para el punto de conexión y no puede compensar una mala unión o una tensión de sistema incorrecta. |
| Etapas coordinadas | ¿Exigen sistemas de alimentación largos, caminos mixtos interiores/exteriores o controles críticos una aproximación sistemática? | El número de dispositivos aumenta el coste y requiere documentación adicional; deberían seleccionarse como un diseño coordinado, y no como adiciones independientes. |
Selección por condición del proyecto y coste total
El precio unitario solo es una parte de la decisión. La reestructuración, las modificaciones de los paneles, los retrasos en la inspección, la logística de los módulos de repuesto, el tiempo de inactividad y un punto de reemplazo inaccesible pueden dominar el coste total. Calcule los costos hipotéticos como una ilustración y compáralos con los mismos supuestos en los demás candidatos.
| Condición del proyecto | Preguntas a responder | Consecuencias para la adquisición |
|---|---|---|
| Automatización crítica o carga de procesos | ¿Qué procedimiento de parada o reinicio del equipo se aplica tras un evento transitorio? | Coordinación de documentos, indicación del estado, piezas de repuesto e intervalos de inspección en lugar de depender de una declaración general de garantía. |
| Longa ruta de alimentación o ruta expuesta | ¿Dónde se encuentran los límites de servicio, distribución, sucursal y equipo? | Revisar la protección de la plataforma y la asignación de rutas con el ingeniero; un solo dispositivo no puede cubrir todos los recorridos. |
| Cubierta exterior o recinto duro | ¿Qué requisitos de entrada, temperatura, corrosión y acceso se aplican? | Consulte las instrucciones de instalación y montaje correspondientes al modelo exacto. |
| Programa de OEM o distribuidor | ¿Puede el proveedor mantener controladas las variantes, los dibujos y las revisiones en todos los mercados? | Solicite números de pieza con información de seguimiento, notificaciones de cambio, hojas de datos controladas y un plan de reemplazo. |
Normas, pruebas y límites de cumplimiento
IEC 61643-11 es la publicación IEC suministrada para dispositivos de protección contra sobretensiones de baja tensión conectados a sistemas de energía de baja tensión; establece los requisitos de producto y los métodos de prueba dentro de su ámbito especificado. La referencia a la norma no prueba por sí misma que un modelo en particular esté certificado para cada país, instalación o configuración.
La información sobre servicios de dispositivos de protección contra sobretensiones de UL explica la función de los servicios de evaluación en el marco de UL. Para un proyecto en América del Norte, confirme la lista exacta o la edición del código eléctrico adoptada y los requisitos de autoridad para el modelo y la instalación. Para otro destino, mapee la evidencia del producto según las normas del mercado en lugar de copiar una declaración de otra jurisdicción.
Las consecuencias comerciales de las afirmaciones no respaldadas incluyen la denegación de solicitudes, la demora en la puesta en servicio, devoluciones, disputas sobre la garantía y trabajos de revisión en el campo. Guarde la hoja de datos, el diagrama de cableado, las instrucciones de instalación, la declaración o la lista aplicable, el diagrama de una sola línea y el registro de puesta en servicio; la documentación forma parte de la decisión de protección.
¿Qué debe verificar el comprador antes de realizar un pedido?
- Defina la instalación: Proporcione el diagrama en una sola línea, la tensión del sistema, la fase, la disposición de puesta a tierra, las condiciones de avería y el punto de conexión.
- Compare las calificaciones completas: consulte Uc/MCOV, In, Imax según indicado, modos Up, polos, recinto y protección de respaldo para la variante exacta.
- Solicite el alcance de la prueba: distinguiendo el estándar del producto y el método de ensayo de una certificación específica del mercado o de una homologación de instalación.
- Revisen la comodidad física: Verificar la dirección del conductor, la longitud del cable, el par motor, el espacio en el panel, las condiciones ambientales, la indicación del estado y el acceso seguro.
- Servicio de planificación: especificar cómo se registran, aislan, sustituyen y almacenan las indicaciones de final de vida en toda la base instalada.
CHAC Electric ofrece servicios de evaluación de equipos de protección de baja tensión para fabricantes de paneles, distribuidores y otros proveedores. Comience por aquí La gama de productos de SPD y compárese los datos del proyecto con la documentación específica del modelo. CHAC EXS T1/T2 SPD de CA Se puede considerar como un solo producto; la idoneidad final sigue dependiendo de los requisitos de suministro, instalación y mercado de destino.
Preguntas frecuentes
¿Qué significa SPD?
SPD significa dispositivo de protección contra sobretensiones. Está conectado a un circuito de alimentación para limitar la sobretensión transitoria especificada desviando la corriente de sobretensión por el camino previsto. No sustituye la protección contra sobrecorriente, el afilado, el contacto con el suelo ni la regulación de la tensión normal.
¿Cuál es la diferencia entre las opciones de protección?
Las opciones de protección varían según el punto de conexión, el tipo de circuito, la configuración del sistema y la exposición a las interrupciones que tienen como objetivo atenuar. Un dispositivo de arriba hacia abajo, un dispositivo de panel de distribución y un dispositivo de uso final deberían compararse según sus especificaciones declaradas, las instrucciones de cableado y los requisitos de coordinación, en lugar de basarse en un simple número de tipo o en una clasificación por marca.
¿Dónde debería instalarse el dispositivo?
Instale la SPD en el punto de acceso permitido por el diseño eléctrico para limitar la tensión transitoria en los conductores previstos. Son posibles ubicaciones de servicio, distribución, ramificaciones y puntos de uso; el diagrama de cableado del fabricante, las orientaciones sobre la longitud de los cables, el recorrido de unión, la distancia de trabajo y las normas locales determinan la posición final.
¿Qué calificación debería buscar al comprar uno?
Comience con la compatibilidad del sistema: voltaje nominal, disposición de la puesta a tierra, fase, configuración de los polos y Uc o MCOV. Luego compárese In, Imax según se indique, Up, modos de protección, requisitos del dispositivo de respaldo, envoltura, indicación de estado y la evidencia estándar o de evaluación del modelo exacto. Un solo valor de corriente alta no es suficiente para determinar la idoneidad.
¿Qué es lo que define a SPD y qué protege?
A Definir SPD Se trata de identificar un dispositivo de protección contra sobretensiones y su función en la limitación de sobretensiones transitorias en un circuito específico. Puede reducir la tensión sobre el equipo de alimentación conectado cuando se selecciona y instala correctamente, pero no garantiza la supervivencia de cada componente ni protege los circuitos separados de señales, datos, CC ni control, a menos que dichos circuitos cuenten con protección adecuada.
¿Por qué el protector de sobretensiones sigue fallando?
Un SPD puede desconectar o mostrar una condición de final de vida tras un sobrecorriente, mientras que la operación repetida también puede indicar una selección de voltaje incorrecta, una falla en el cableado, una exposición excesiva o un problema de protección en la fuente. No debe desconectar ni reiniciar repetidamente el dispositivo; debe aislar el circuito de forma segura y un técnico calificado debe comprobar el indicador de estado, las conexiones, la tensión del sistema, la protección de respaldo y el procedimiento de reemplazo.
Referencias
- Publicación oficial de la IEC 61643-11 — Requisitos y métodos de ensayo para los dispositivos de protección contra sobretensiones de baja tensión dentro del ámbito especificado.
- Servicios de dispositivos de protección contra sobretensiones de UL — información oficial sobre los servicios de evaluación de UL y la evidencia de SPD.
- Información del Código Nacional de Electricidad de la NFPA — Marco de código y contexto de adopción; aplique la edición y las modificaciones adoptadas para el proyecto.
La respuesta confiable a la pregunta “¿qué significa SPD?” no es solo un acrónimo: es una relación documentada entre una fuente transitoria, un circuito, un dispositivo y el equipo que debe permanecer en servicio. Defina el sistema primero, compare las valoraciones completas en segundo lugar y verifique la instalación y la documentación antes de poner en marcha. Para obtener información sobre la selección de modelos, documentación de cableado o apoyo específico para proyectos, contacte Suporte a la aplicación CHAC con el diagrama de una sola línea, los detalles de suministro y el mercado de destino.
