Interruptor de circuito externo para medidor de energía prepago serie CQB7R-125
El CQB7R-125 is specified for overload and short-circuit protection with prepaid-meter control functions. Select it using the published voltage, current, pole and protection data, then confirm conductor coordination, fault conditions, enclosure requirements and local installation rules.
Descripción del producto
CQB7R-125 is a prepaid meter circuit breaker for 30/400V AC by pole arrangement applications. It is intended for prepaid-meter panels where the utility or project control scheme supports the function; this describes an evaluation context, not a universal approval. Confirm the complete circuit design before specifying the product.
overload and short-circuit protection with prepaid-meter control functions is distinct from adjacent protection functions. Do not infer AC/DC suitability, residual-current protection, automatic control or isolation performance from the product family name alone.
Características clave
Aplicaciones típicas
prepaid-meter panels where the utility or project control scheme supports the function. Verify system voltage, expected fault current or leakage, wiring arrangement, environment, coordination and applicable rules for the ordered configuration.
Guía de Solicitudes y Selección
Use the verified CQB7R-125 records below to create a shortlist. Product labels do not replace the project calculation, coordination review or exact installation instructions.
| Punto de selección | CQB7R-125 reference | Lo que el proyecto debe confirmar |
|---|---|---|
| Corriente nominal | Use the exact model table | Design current, conductor capacity, ambient and grouping |
| Tensión y frecuencia | 30/400V AC by pole arrangement | Sistema de suministro y capacidad nominal de los equipos |
| Polacos | 2P / 4P | Conductors to be switched, protected or isolated |
| Protection / control | overload and short-circuit protection with prepaid-meter control functions | Required function and adjacent-device coordination |
| Fault / residual data | B/C/D curves and automatic trip/close timing from the technical table | Prospective short-circuit or leakage conditions |
Local Protection and Smart Control
Remote monitoring or automatic control does not replace local protection, isolation and commissioning procedures. Verify network, control and fallback behaviour.
Control Architecture
Request Technical Support →
Model-Specific Ratings
Use the exact technical table for rated voltage, current, poles, terminals, life and environmental limits.
Verified Data
View Technical Support →
Installation and Coordination
Check the complete circuit, conductor sizing, fault or leakage conditions, enclosure and local rules before energising.
Engineering Check
Discuss a Configuration →
Ordering Information
State model, rating, poles, system, quantity, destination market and document requirements so the configuration can be reviewed.
Project Inputs
Send Project Details →
Guía de pedidos
- State the exact model: CQB7R-125.
- Provide rated current and voltage from the published technical table.
- Confirm poles and the required protection, isolation or control function.
- Provide application, expected fault/leakage conditions, destination market and quantity.
- List accessory, terminal, documentation and approved marking or packaging requirements.
Comprobaciones de Instalación y Coordinación
- Use the exact model drawing and instructions; do not infer wiring or accessory compatibility from another product.
- Verify conductor size, terminal torque, enclosure conditions, temperature, grouping and clearances.
- Coordinate upstream and downstream devices and confirm the required fault, leakage or voltage response.
- Installation, testing and maintenance must be completed by qualified personnel under applicable rules.

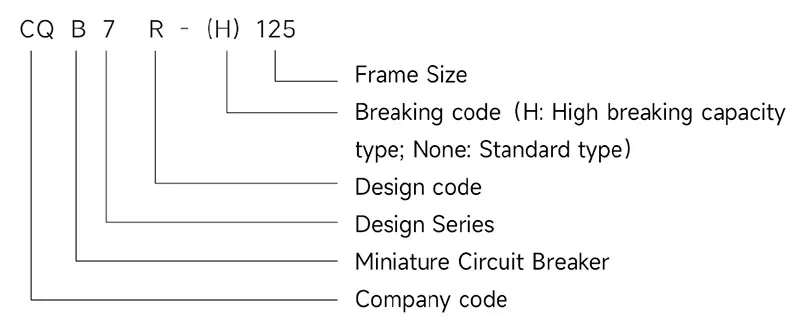

Designación del tipo

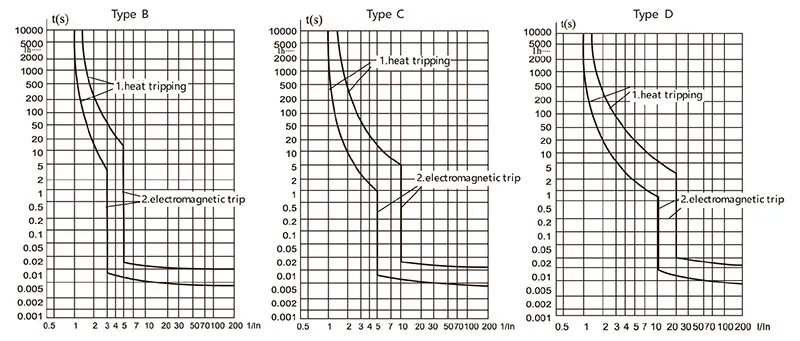

Curvas de disparo

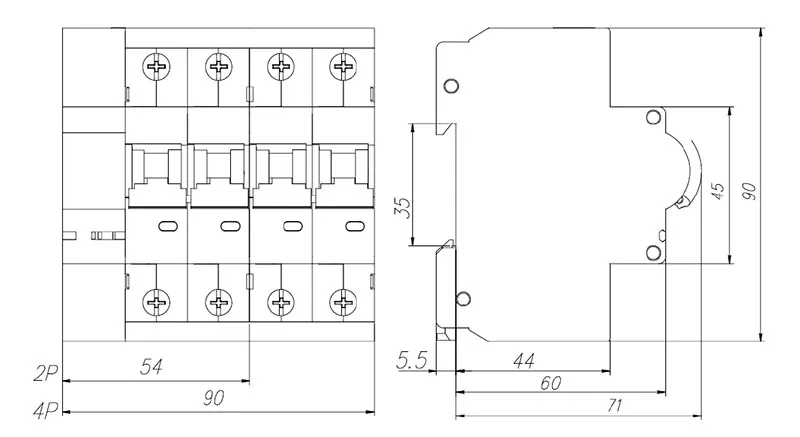

Dimensiones(mm)
Especificaciones técnicas
| Parámetro | |
| Tensión nominal (V) | 30V~(2P), 400V~(4P) |
| Corriente nominal (A) | 40,50,63,80,100,125 |
| Tensión nominal de resistencia al impulso Uimp(V) | 6000V |
| Frecuencia nominal | 50Hz/60Hz |
| Número polar | 2P, 4P |
| Capacidad nominal de cortocircuito lcn(A) | 6kA, 10kA (alta capacidad de ruptura) |
| Capacidad de cortocircuito operativo Ics(A) | 6kA, 7.5kA (tipo de alta capacidad de interrupción) |
| Vida mecánica y eléctrica (tiempos) | Vida mecánica ≥ 10,000, vida eléctrica ≥ 6,000 |
| Tipo de disparo instantáneo | B,C,D |
| Par de apriete (N.m) | 3.5 |
| Hora de cierre automático (tc) | t ≤ 3s |
| Hora de apertura automática (td) | t ≤ 2s |
| Nivel de contaminación | Nivel 2 |
| Grado de protección | IP20 |
| Categoría de instalación | Ⅲ |
| Cumplir con los estándares | IEC60898-1, GB10963-1 |
| Certificación | CCC |
Características de disparo (Temperatura de referencia 30℃)
| Artículo | Curva de disparo | Prueba corriente en (A) | Estado inicial | Límite de tiempo para disparar o no disparar | Resultado esperado | Observaciones |
| a | B, C, D | 1.13En | Frío | t ≤ 1h | No desatascador | La corriente sube suavemente al valor especificado en 5s |
| b | B, C, D | 1.45pulg | Siguiendo el ítem una prueba | t < 1h | Tropezando | |
| c | B, C, D | 2.55In | Frío | 1s < t < 60s (En ≤ 32A) 1s < t 32A) |
Tropezando | |
| d | B | 3En | Frío | t ≤ 0.1s | No desatascador | Enciende la fuente de alimentación cerrando el interruptor auxiliar |
| C | 5In | |||||
| D | 10 en | |||||
| e | B | 5In | Frío | t < 0.1s | Tropezando | Enciende la fuente de alimentación cerrando el interruptor auxiliar |
| C | 10 en | |||||
| D | 20In |
Note: The term “cold” means that the test is carried out at a refererce calibration temperature without load before the test
Requisitos del conductor y sección transversal
| Sección transversal de cobre (mm²2) | Corriente nominal In(A) |
| 10 | 32<En≤50 |
| 16 | 50<En≤63 |
| 25 | 63<In≤80 |
| 35 | 80<In≤100 |
| 50 | 100<In≤125 |
¿Por qué elegir CHAC?
Con más de 30 años de experiencia en fabricación, más de 1100 empleados, más de 100 millones de postes
Con una capacidad anual y un proceso de producción automatizado 90%, CHAC ofrece una capacidad de producción estable y un estricto
control de calidad para clientes OEM/ODM globales. Nuestro sistema de fabricación interno respalda a largo plazo
Cooperación para marcas eléctricas, importadores y distribuidores.
30+
AÑOS DE EXPERIENCIA
Especializado en fabricación eléctrica de bajo voltaje
1100+
EMPLEADOS
Equipo profesional garantiza calidad y entrega estables
100M+
CAPACIDAD ANUAL DE LOS POLOS
Capacidad de producción a gran escala para satisfacer la demanda mundial
90%
PRODUCCIÓN AUTOMATIZADA
Automatización avanzada para alta eficiencia y consistencia
Línea de ensamblaje automatizada
Laboratorio de pruebas
Inyección y Estampado
Inspección de calidad
Un estricto sistema de control de calidad garantiza que cada producto cumpla con los estándares mundiales.
¿Qué podemos personalizar?
For CQB7R-125 projects, CHAC can review private-label marking, packaging, approved appearance options and the published electrical configurations. Requests outside the published range require engineering evaluation, testing and feasibility review.
Logotipo y marca
Impresión de logotipos personalizados, marcado láser y soluciones de placas de identificación.
Empaquetado
Personalización
Cajas, cartones, etiquetas y manuales de color personalizados.
Eléctrico
Personalización
Corriente, voltaje, poder de interrupción, curva de disparo y otros
funciones especiales.
Producto
Apariencia
Color de la carcasa, color de las manijas y personalización de la apariencia.
Certificación
Apoyo
Los productos cumplen con los estándares internacionales y el mercado
requisitos.
Ingeniería
Desarrollo
Evaluación de planos, prueba de prototipos y producción en masa.
Descargar
Interruptor automático miniatura serie PXB9
Descripción general completa de componentes eléctricos de bajo voltaje y referencia para la selección de productos.
¿Necesita documentos técnicos?
Contáctenos para obtener hojas de datos, certificados, planos, orientación de selección o soporte para proyectos OEM/ODM.
CQB7R-125 Product FAQ
What is the CQB7R-125 used for?
The CQB7R-125 is specified for overload and short-circuit protection with prepaid-meter control functions in 30/400V AC by pole arrangement applications, within the ratings and configurations listed in its technical table. Final suitability depends on the complete circuit design.
How does the CQB7R-125 support prepaid-meter control?
The page lists external prepaid-meter use with automatic tripping and closing. Confirm the meter interface, control sequence, timing and utility or project requirements before installation.
How do I choose the CQB7R-125 rating and poles?
Start with the design current and system arrangement, then choose only a published option. The page lists pole options as 2P / 4P; confirm neutral, polarity, conductors and isolation requirements.
What safety limitation applies to the CQB7R-125?
Do not treat the CQB7R-125 as a universal substitute for another device. Confirm B/C/D curves and automatic trip/close timing from the technical table, the system voltage, fault or leakage conditions and any separate upstream protection before selection.
Can the CQB7R-125 be used in another circuit type?
Only when the exact ordered configuration is rated for that circuit. AC and DC duties, residual-current devices, isolators, smart controls and voltage protectors are not interchangeable by appearance or current rating.
How should the CQB7R-125 be installed and tested?
Use the exact product drawing, terminal identification and instructions. A qualified person should verify isolation, conductors, torque, settings, coordination and functional tests before energising the circuit.
Confirm the Right CQB7R-125 Configuration
Send the model, rating, poles, system voltage, application, quantity and document requirements. CHAC will review the request against the published data.
