Disjuntor Inteligente CQB7ZNM-80 para Ligação Wi-Fi
O CQB7ZNM-80 is specified for overload, short-circuit, leakage and voltage monitoring functions. Select it using the published voltage, current, pole and protection data, then confirm conductor coordination, fault conditions, enclosure requirements and local installation rules.
Visão Geral do Produto
CQB7ZNM-80 is a WiFi smart circuit breaker for 230/240V AC applications. It is intended for connected residential or light-commercial circuits where local protection remains independent of the app; this describes an evaluation context, not a universal approval. Confirm the complete circuit design before specifying the product.
overload, short-circuit, leakage and voltage monitoring functions is distinct from adjacent protection functions. Do not infer AC/DC suitability, residual-current protection, automatic control or isolation performance from the product family name alone.
Principais Características
Aplicações Típicas
connected residential or light-commercial circuits where local protection remains independent of the app. Verify system voltage, expected fault current or leakage, wiring arrangement, environment, coordination and applicable rules for the ordered configuration.
Guia de Candidaturas e Seleção
Use the verified CQB7ZNM-80 records below to create a shortlist. Product labels do not replace the project calculation, coordination review or exact installation instructions.
| Ponto de seleção | CQB7ZNM-80 reference | O que o projeto deve confirmar |
|---|---|---|
| Corrente nominal | Use the exact model table | Design current, conductor capacity, ambient and grouping |
| Tensão e frequência | 230/240V AC | Sistema de alimentação e classificação de equipamento |
| Polacos | 1P+N | Conductors to be switched, protected or isolated |
| Protection / control | overload, short-circuit, leakage and voltage monitoring functions | Required function and adjacent-device coordination |
| Fault / residual data | C curve; AC residual-current type listed | Prospective short-circuit or leakage conditions |
Local Protection and Smart Control
Remote monitoring or automatic control does not replace local protection, isolation and commissioning procedures. Verify network, control and fallback behaviour.
Control Architecture
Request Technical Support →
Model-Specific Ratings
Use the exact technical table for rated voltage, current, poles, terminals, life and environmental limits.
Verified Data
View Technical Support →
Installation and Coordination
Check the complete circuit, conductor sizing, fault or leakage conditions, enclosure and local rules before energising.
Engineering Check
Discuss a Configuration →
Ordering Information
State model, rating, poles, system, quantity, destination market and document requirements so the configuration can be reviewed.
Project Inputs
Send Project Details →
Guia de Encomenda
- State the exact model: CQB7ZNM-80.
- Provide rated current and voltage from the published technical table.
- Confirm poles and the required protection, isolation or control function.
- Provide application, expected fault/leakage conditions, destination market and quantity.
- List accessory, terminal, documentation and approved marking or packaging requirements.
Verificações de Instalação e Coordenação
- Use the exact model drawing and instructions; do not infer wiring or accessory compatibility from another product.
- Verify conductor size, terminal torque, enclosure conditions, temperature, grouping and clearances.
- Coordinate upstream and downstream devices and confirm the required fault, leakage or voltage response.
- Installation, testing and maintenance must be completed by qualified personnel under applicable rules.
Designação do tipo

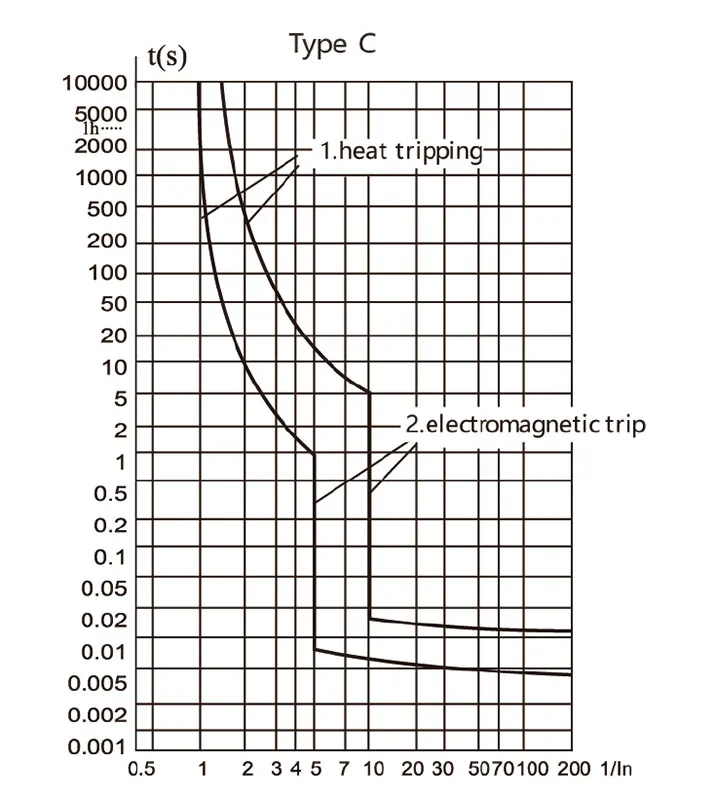

Curvas de disparo

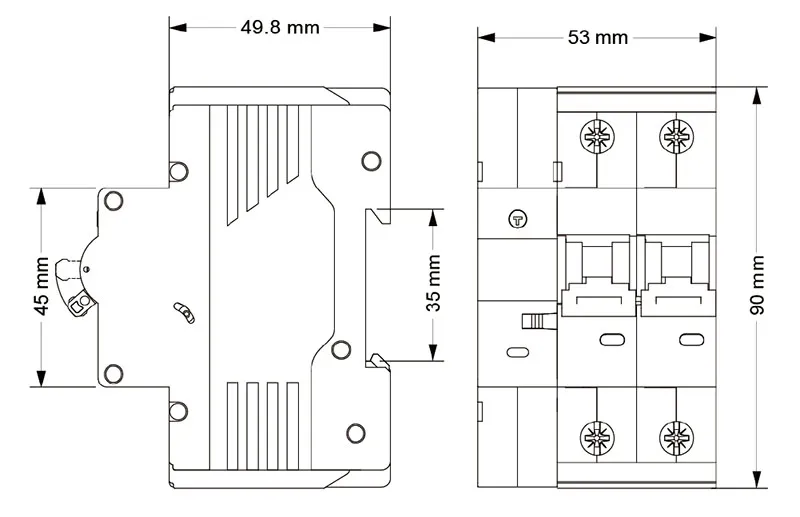

Dimensões (mm)
Especificações Técnicas
| Parâmetro | |
| Número de polos | 1P+N |
| Communication mode | Wi-Fi |
| Degree of protection (IP) | IP20 |
| Application for mobile devices | Smart Life/Tuya Smart |
| Rated. current In | 32A/ 40A/63A/ 80A |
| Types of RCD | AC type |
| Tripping characteristic | C |
| Frequency | 50 Hz |
| Rated. voltage | 1P+N:230/240V |
| Complies with standard | IEC 61009-1、IEC 60898-1 |
| Rated short circuit breaking capacity Icn | 6 kA |
| Mechanical service life | 10000 Times |
| Vida útil elétrica | 6000 Times |
| Dimensão | 1P+N (L*H*W:90*72*53 mm) |
Tripping characteristics (Reference temp.30℃)
| Artigo | Corrente de teste In(A) | Estado Inicial | Prazo para tropeçar ou não tropeçar | Resultado esperado | Observações |
| a | 1.13In | Frio | t ≤ 1h（In ≤ 63A） t ≤ 2h（In > 63A） |
Não disparável | |
| b | 1,45 pol | Following item a test | t < 1h（In ≤ 63A） t < 2h（In > 63A） |
Viagem | Current smoothly rises to specified value within 5s |
| c | 2,55 pol | Frio | 1s < t < 120s | Viagem | |
| d | 5In | Frio | t ≤ 0.1s | Não disparável | Ligue a fonte de alimentação fechando o interruptor auxiliar |
| e | Entrada de 10 polegadas | Frio | t < 0.1s | Viagem | Ligue a fonte de alimentação fechando o interruptor auxiliar |
Note: The term “cold” means that the test is carried out at a refeerence calibration temperature without load before the test.
Porquê escolher a CHAC
Com mais de 30 anos de experiência em fabrico, mais de 1100 funcionários, mais de 100 milhões de postes
Com uma capacidade anual e um processo de produção automatizado 90%, a CHAC garante uma capacidade de produção estável e rigorosos
Controlo de qualidade para clientes OEM/ODM globais. O nosso sistema de fabrico interno suporta a longo prazo
cooperação para marcas elétricas, importadores e distribuidores.
30+
ANOS DE EXPERIÊNCIA
Especializado em fabrico de baixa tensão elétrica
1100+
FUNCIONÁRIOS
Equipa profissional garante qualidade e entrega estáveis
100M+
CAPACIDADE ANUAL DE POSTOS
Capacidade de produção em larga escala para satisfazer a procura global
90%
PRODUÇÃO AUTOMATIZADA
Automação avançada para alta eficiência e consistência
Linha de Montagem Automatizada
Laboratório de Ensaios
Injeção e Estampagem
Inspeção de Qualidade
Um rigoroso sistema de controlo de qualidade garante que cada produto cumpre as normas globais.
O que podemos personalizar?
For CQB7ZNM-80 projects, CHAC can review private-label marking, packaging, approved appearance options and the published electrical configurations. Requests outside the published range require engineering evaluation, testing and feasibility review.
Logótipo e Identidade Visual
Impressão de logótipos personalizados, marcação a laser e soluções de placas de identificação.
Embalagem
Personalização
Caixas, embalagens, etiquetas e manuais personalizados com cores.
Elétrico
Personalização
Corrente, tensão, poder de corte, curva de disparo e outros
funções especiais.
Produto
Aparência
Cor da caixa, cor da pega e personalização da aparência.
Certificação
Apoio
Os produtos cumprem os padrões internacionais e de mercado
requisitos.
Engenharia
Desenvolvimento
Avaliação do desenho, teste do protótipo e produção em massa.
Transferir
Disjuntor Inteligente
Visão geral completa de componentes elétricos de baixa tensão e referência para seleção de produtos.
Precisa de Documentos Técnicos?
Contacte-nos para folhas de dados, certificados, desenhos, orientação de seleção ou suporte a projetos OEM/ODM.
CQB7ZNM-80 Product FAQ
What is the CQB7ZNM-80 used for?
The CQB7ZNM-80 is specified for overload, short-circuit, leakage and voltage monitoring functions in 230/240V AC applications, within the ratings and configurations listed in its technical table. Final suitability depends on the complete circuit design.
What can the CQB7ZNM-80 smart function control?
The published page describes WiFi monitoring and remote control through Smart Life/Tuya. Confirm network availability, permissions, local override, outage behaviour and the independent operation of the protective function.
How do I choose the CQB7ZNM-80 rating and poles?
Start with the design current and system arrangement, then choose only a published option. The page lists pole options as 1P+N; confirm neutral, polarity, conductors and isolation requirements.
What safety limitation applies to the CQB7ZNM-80?
Do not treat the CQB7ZNM-80 as a universal substitute for another device. Confirm C curve; AC residual-current type listed, the system voltage, fault or leakage conditions and any separate upstream protection before selection.
Can the CQB7ZNM-80 be used in another circuit type?
Only when the exact ordered configuration is rated for that circuit. AC and DC duties, residual-current devices, isolators, smart controls and voltage protectors are not interchangeable by appearance or current rating.
How should the CQB7ZNM-80 be installed and tested?
Use the exact product drawing, terminal identification and instructions. A qualified person should verify isolation, conductors, torque, settings, coordination and functional tests before energising the circuit.
Confirm the Right CQB7ZNM-80 Configuration
Send the model, rating, poles, system voltage, application, quantity and document requirements. CHAC will review the request against the published data.
