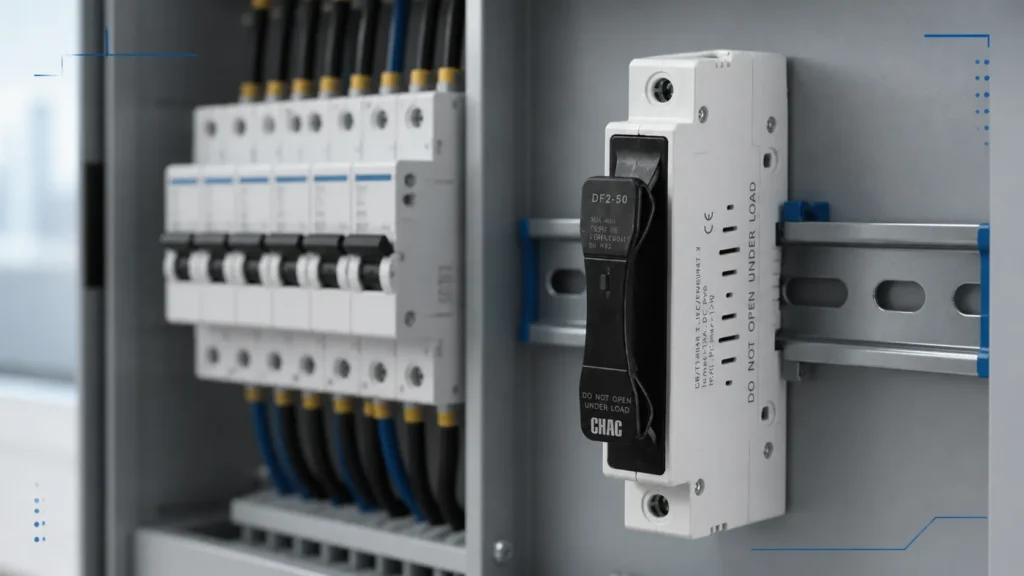

لا يمكن اختيار مفتاح فصل منصهر أو غير منصهر من صورة صندوق أو عائلة منتجات مألوفة. يجب أن يوضح رسم اللوحة ترتيب الحماية، ونقطة العزل، وحالات الدائرة؛ ثم تؤكد وثائق الجهاز المحدد ما إذا كان المسار المذكور يناسب الطلب.
محتويات
الجزء 1. ابدأ بنظام الحماية، وليس بالغلاف
المفصل مقابل غير المفصل هو أولاً مسألة تتعلق بمكان تحديد حماية الدائرة من التيار الزائد. قد يضع الرسم الهندسي الحماية في المنبع، أو يدمجها في تجميعة أخرى، أو يتطلب ترتيباً وقائياً معيناً في نقطة العزل. يحدد هذا الهندسيات المعمارية ما يجب مراجعته قبل أن يقترح المورد جهازاً.
بالنسبة لفريق اللوحة، فإن السؤال الافتتاحي المفيد بسيط: ما الذي يجب أن يعزله هذا الجهاز، وأين توثق الوظيفة الوقائية؟ إن اعتبار غلاف الفصل هو الإجابة يتخطى المعلومات التي تميز الطلب حقاً.
الجزء الثاني. فصل العزل عن الحماية من التيار الزائد
العزل الحماية من التيار الزائد مرتبطان في لوحة كهربائية، ولكن يجب عدم دمجهما في افتراض واحد. يجب أن تحدد وثائق الدائرة كل وظيفة، ويجب أن يدعم الجهاز المختصر الدور المُسنَد إليه. لا يمكن لبطاقة تعريف، أو مقبض مشابه، أو حجم إطار مألوف أن يغني عن تلك المراجعة.
يُعد نظام معايير اللجنة الكهروتقنية الدولية (IEC) وثائق المُصنِّع مفيدين لتحديد أدلة الجهاز المختار الصحيح، بينما يظل مخطط المشروع هو المرجع لترتيب الدائرة الكهربائية. احتفظ بالملفين معاً عند مناقشة أي عرض سعر.
مهم: لا تتعامل مع صورة الكتالوج على أنها دليل على أن مفتاح الفصل يتضمن وظيفة الحماية المطلوبة. يجب أن تكون الوظيفة مدعومة بترتيب الدائرة ووثائق الجهاز المحدد.مطبوعات مفاتيح التوزيع الكهربائية الصادرة عن اللجنة الكهروتقنية الدولية — سياق مراجعة المستند المحدد)
الجزء الثالث. قارن بين الأدلة الكامنة وراء كل مسار لطلب تقديم العروض (RFQ).
الجدول أدناه لا يختار جهازاً بمفرده. فهو يعرض الأسئلة التي تبقي طلب عرض الأسئلة (RFQ) المزود بصمامات أو غير المزود بصمامات مرتبطاً بتصميم اللوحة الفعلي.
| نقطة مراجعة | أدلة المسار المدمج للطلب | دليل المسار غير المدمج للطلب |
|---|---|---|
| ترتيب الحماية | أين يُعرض العنصر الوقائي وما هي الوثيقة التي تحدده | حيثما تظهر الحماية في المنبع أو الحماية المنفصلة وكيفية تحديدها |
| دور الدائرة | نقطة العزل، وصف الحمل، ومرجع الرسم | نقطة العزل، وصف الحمل، ومرجع الرسم |
| الجهاز المحدد | الطراز، الأقطاب، الأطراف، ومعلومات التركيب | الطراز، الأقطاب، الأطراف، ومعلومات التركيب |
| شروط المشروع | موقع الحاوية ومتطلبات المشروع المطبقة | موقع الحاوية ومتطلبات المشروع المطبقة |
| مرتجع مبيعات للمورد | وثائق النموذج المقترح المطابقة لطلب الققاف (أو طلب الأسعار) | وثائق النموذج المقترح المطابقة لطلب الققاف (أو طلب الأسعار) |
هذا الهيكل يقدم تمييزاً مفيداً: فالطلب ليس “تسعير جهاز مزود بفيوز” أو “تسعير جهاز غير مزود بفيوز” بشكل منفصل. بل هو “تسعير مسار الجهاز الموثق الذي يطابق ترتيب الحماية ودليل اللوحة.”
الجزء 4. قراءة مخطط الخط الواحد قبل الحصول على عرض سعر من المورد
يوفر المخطط احادي الخط مرجعا مشتركا سريعا لنقطة العزل، وعلاقة المصدر والحمل، والحماية المنبعية، والموصلات المعنية. قم بإضافة مراجعة الرسم إلى طلب عرض الأسعار لكي يناقش المشتري والمورد الترتيب ذاته.
بعد ذلك، قم بتسجيل ترتيب الأعمدة، وموقع الحلاف، وقيود الوصول، وأي متطلبات للوثائق المرتبطة. تساعد هذه التفاصيل في تحديد الأسئلة للنموذج المختار دون اختراع موافقة على المشروع من بيان كتالوج واسع.
للحصول على رؤية أوسع قائمة على الرسم، انظر ما يتعلق بذلك دليل اختيار مفتاح الفصل لمصنعي اللوحات الكهربائية. يجب أن يظل عزل الخلايا الكهروضوئية (PV) للتيار المستمر (DC) والبطاريات في نطاق عمل خاص به، كما هو موضح في مقال اختيار مفتاح العزل للتيار المستمر.
الجزء 5. ضع المدخلات الحاسمة للقرار في طلب عرض الأسعار الخاص بالقطع (RFQ)
يجب أن يتيح طلب عرض الأسعار إجراء مقارنة دون طلب من المورد استنتاج الدائرة الكهربائية من اسم المنتج. أرسل السجلات التي توضح دور الجهاز، ثم اطلب وثائق الطراز المحدد في الاستجابة.
| قم بالتضمين مع طلب عرض الأسعار | ما يحلّه | رد المورد على طلب |
|---|---|---|
| مخطط الخط الأحادي الحالي والمراجعة | ترتيب الحماية ونقطه العزل | النموذج المقترح مطابق لدور الدائرة المذكور |
| وصف التوريد والتحميل | نطاق سؤال الفصل أو العزل | تأكيد مراجعة الوثائق |
| تتيب الأعمدة ونطاق الموصلات | الحدود الفيزيائية للدائرة | معلومات الأقطاب والأعمدة للنموذج المقترح |
| موقع السياج الظرفي وظروف المشروع | شروط تتطلب المراجعة | معلومات التثبيت والحدود المذكورة |
| حزمة الأدلة المطلوبة | استجابة تقنية مماثلة | تحديد المنتج والوثائق المطلوبة |
استخدم فئة مفتاح العزل باعتباره سياق عائلة المنتجات الصاعدة، والحفاظ على السياق الأوسع نطاق الأجهزة الكهربائية الطرفية متاح عندما يتضمن الرسم مكونات ذات صلة.
الجزء 6. استخدم مسار مفتاح العزل CHAC بعد اكتمال مجموعة الأدلة
بمجرد أن يحدد طلب تقديم العروض (RFQ) ترتيب الحماية والوثائق المطلوبة، فإنّ مسار منتج مفتاح العزل المصغر CQD2-125 يمكنه بدء مناقشة حول منتج محدد. تعرض صفحته العامة مسار المنتج وحقول الطلب، بدلاً من تحديد ما إذا كانت البنية المزودة بمصهرات أو غير المزودة بمصهرات مناسبة لوحة معينة.
توصية بالمنتج
مفتاح فصل – تشاك إلكتريك
استخدم هذا المسار عندما يتطلب طلب عرض الأسعار (RFQ) مناقشة منتج مفتاح عزل وكان الرسم التخطيطي قد أوضح بالفعل الوظيفة المطلوبة. لا تستبدل منتج منصهر (فيوز) عام أو قاطع غير ذي صلة: فليس أيهما يثبت واجب العزل، أو نطاق الأقطاب، أو ترتيب الحماية. بالنسبة لوسوم الشركات المصنعة الأصلية (OEM) أو مناقشة الوثائق المخصصة، قم تضمين المتطلبات من خلال صفحة تخصيص التوصيلات الكهربائية.
الجزء 7. اعلم أين تتوقف هذه المقارنة
هذه المقارنة مناسبة لإعداد طلبات تقديم العروض (RFQ) في مرحلة مبكرة ومراجعة المستندات المختارة. وهي لا تقدم طريقة لتبديل المجال، أو دراسة لتنسيق الحماية، أو تفسيرًا للقوانين المحلية، أو ادعاءً بأن تكوينًا معينًا معتمدًا لموقع ما.
تحديد الحدود المناسبة: استخدم هذه المقالة كأساس لإجراء محادثة مع المورد تستند إلى الأدلة؛ واحتفظ بالقرار النهائي استنادًا إلى المخطط المعتمد، ووثائق الجهاز المختار، ومتطلبات المشروع ذات الصلة، والمراجعة الهندسية المؤهلة. شارك تعديل المخطط والأدلة المطلوبة مع شاك إلكتريك عند طلب مسار المنتج.
الأسئلة المتكررة
ما الفرق بين مفتاح الفصل المزود بفيوز (منصهر) وغير المزود بفيوز؟
يجب مراجعة الفرق من خلال ترتيب الحماية الخاص بالدائرة ومستندات الجهاز المحدد. لا يُظهر اسم فئة المنتج وحدَه مكان تحديد الحماية في لوحة معينة.
هل يمكن أن يحل قاطع التيار المزود بفتيل محل قاطع الدائرة الكهربائية؟
لا يفترض أن يفعل ذلك. فتصميم الحماية وثائق المشروع هما اللذان يحددان أدوار الأجهزة والأدلة المطلوبة للمعدات المختارة.
متى يكون مفتاح الفصل غير المنصهر مناسباً؟
يتبع هذا القرار ترتيب الدائرة المعتمد، بما في ذلك كيفية توثيق الحماية في مكان آخر من اللوحة. اطلب معلومات الطراز المحدد قبل وضعه على قائمة المواد (BOM).
ما هي تفاصيل الرسم التي تحدد اختيار المفتاح الفاصل؟
ابدأ بنقطة العزل، وعلاقة التغذية والحمل، وترتيب الحماية، ونطاق القطب، وموقع الحلاف، ومراجعة الرسم. هذه المدخلات تجعل رد المورد قابلاً للمراجعة.
ما هي المعلومات التي يجب تضمينها في طلب عرض الأسعار (RFQ) الخاص بالفصل؟
قم بتضمين المخطط الأحادي الحالي، ودور الدائرة، وترتيب الأقطاب، وشروط المشروع، وحزمة الأدلة المطلوبة، وأي متطلبات للعلامة التجارية تحتاج إلى تأكيد.
هل يمكن افتراض أن مفتاح العزل يتضمن حماية منصهرة؟
لا. قم بتأكيد الوظيفة من ترتيب الدائرة وثائق المنتج المختار بدلاً من المظهر أو تسمية العائلة.
