عندما قام مدير المرافق في تامبا بتغيير واقي إضافي فاشل بعد عاصفة رعدية، لم تكن لوحة التحكم الموجودة في الجزء العلوي من النظام متوافقة مع الحماية من العوامل العرضية. وفي حدث ثانٍ، تعرضت الإلكترونيات الميكانيكية للضرر لأن الفريق قارن بين علامات الماركات بدلاً من مقارنتها بموقع التركيب والجهد الاسمى وقدرة التفريغ وطريقة العزل. وكانت الدروس المستفادة هي وجود فجوة في المواصفات، وليس فشلاً في المنتج بحد ذاته.
ملخص: تُستخدم كلمة “موقد الصدمات” و“محميّ الصدمات” غالبًا بالتبادل، لكن يجب على المشترين مقارنة خمسة اختلافات عملية: موقع التركيب، وتكوين الاتصال، والجهد المقنن، وقدرة الصدمات الحالية والطاقة، والتنسيق مع نظام العزل. تتضمن المعيار IEC 61643-11 أجهزة الحماية من الصدمات منخفضة الجهد (SPDs)؛ ويجب استخدامها بشكل صحيح. مقاوم تسرب التيار الكهربائي مقابل مروّج تسرب التيار الكهربائي تعتمد الخيارات على التهديد والمعدات وتصميم النظام.
أين يجب تثبيت جهاز الصدمة؟
يتم تركيب لوحة SPD (المدخل/المنفذ) للخدمة لتوجيه الطاقة العرضية قبل وصولها إلى الدوائر الموجودة في الجزء السفلي من الشبكة. يتم وضع مروّج التيار الزائد بالقرب من المعدات الحساسة، وعادةً ما يهدف إلى الحد من الجهد المتبقي بعد أن تعمل حماية الوصلات السابقة. تختلف المصطلحات باختلاف السوق، لذا فإن الموقع والكابلات أكثر موثوقية من الاسم الموجود على العبوة.
يتطلب التنسيق وجود موصلين مباشرين قصيرين وطريقًا مأمونًا للكهرباء الأرضية ذات عزل منخفض. وتضيف الأسلاك الطويلة أو المفرغة جهدًا مغناطيسيًا أثناء حدوث صدمة كهربائية سريعة. ولا يمكن للجهاز أن يعوض عن ترتيب التوصيل غير الصحيح أو عن الغلاف الذي يفتقر إلى المساحات الفاصلة المطلوبة.
كيف تؤثر وضع الحماية وتوتر النظام في عملية الاختيار؟
يمكن توصيل وحدات الحماية بالخط الواحد، أو بالخط الواحد إلى الصندوق السالب، أو بالخط الواحد إلى الأرض، أو في تركيبات محددة من قبل النظام. يجب أن تتوافق الجهد التشغيلي المستمر الأقصى مع الإمداد الكهربائي، بما في ذلك الظروف المؤقتة للتوتر الزائد. قد لا تكون الأجهزة المصممة لنظام أرضي واحد مناسبة لنظام آخر.
تتصرف المكونات الكهربائية المتوافقة مع الأكسيد المعدني وأنظمة التفريغ الغازي والمكونات الهجينة بشكل مختلف عند وجود جهد كهربائي طبيعي أو ارتفاع مؤقت في الجهد أو إشارات متكررة. يجب أن يوضح ملخص بيانات المنتج أنماط الحماية ومستويات الجهد والجهد المتبقي والإشارة إلى الحاجة إلى استبدالها. لا تستنتج هذه القيم من مجرد تصنيف الجهد الحالي.
أي التصنيفات والمعايير ينبغي للمشترين مقارنتها؟
| المواصفات | ما يصفه | لماذا يهم المشترين |
|---|---|---|
| UC | الجهد التشغيلي المستمر القصوى | يحمي الإمداد الطبيعي من الإفراط في استهلاك الجهاز. |
| في | التيار الإجمالي للإفراج في الاختبار المحدد | يسهل مقارنة القدرة على التعامل مع الزيادات الطارئة بشكل روتيني. |
| إيماكس | التيار الإجمالي للصدف أثناء الاختبار المحدد | يشير إلى مستوى طاقة إلكترونية تم اختبارها، وليس ضمانًا عامًا. |
| إلى الأعلى | مستوى حماية الجهد | يجب أن يكون متوافقًا مع المعدات المنخفضة المستوى. |
| النوع أو الفئة | الفئة الخاصة بالتركيب وفقًا للمواصفة المعمول بها | يُربط الجهاز بموقعه المقصود ومهمته الاختبارية. |
تتناول المعيار IEC 61643-11 الأجهزة الوقائية من العواصف الكهربية ذات الجهد المنخفض واختباراتها. وتتناول المعيار IEC 61643-31 تطبيقات التيار المستمر للطاقة الكهروضوئية. قد تنطبق معيار UL 1449 في سياقات المنتجات في أمريكا الشمالية. ويشكل المعيار دليلاً على الاختبارات والحدود المحددة؛ وهو لا يمثل وعوداً بأن تنجو كل منشأة من أي حدث عاصفة.
كيف تختلف مواضع التركيب والتنسيق بين الجهازين؟
في مجال الكهرباء والكهرباء المتوسطة الجهد، غالبًا ما يصف الملقط جهازًا متصلًا في خط أو نقطة تحويل لتجنب حدوث الصواعق والارتفاعات الكهربائية. وفي مجال العمل التجاري في مجال الجهد المنخفض، قد يطلق الموردون على الملقط DIN-rail SPD اسم "مقاوم الصواعق أو ملقط الصواعق". قارن بين جهد الدائرة ومقاومة قصورها والحماية الاحتياطية وحالتها في الصندوق، بدلاً من ترجمة المصطلح حرفيًا.

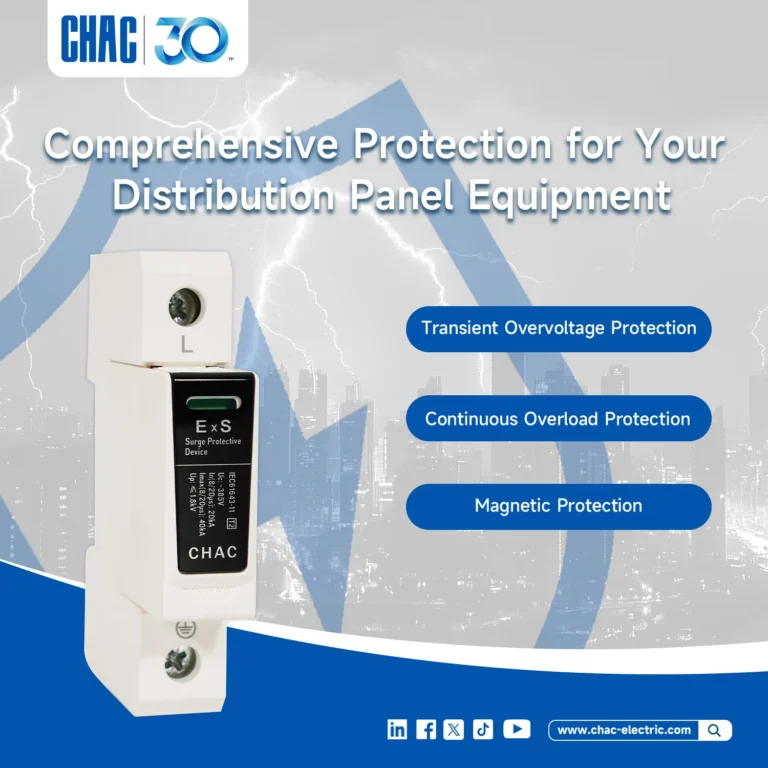

بالنسبة إلى لوحة منخفضة الجهد، تُقدم CHAC محافظ الصدمات الكهربائية EXS T1/T2 يمكن استعراضها لغرض تطبيق التيار المستمر المذكور. بالنسبة لنظام التيار المستمر، CQ T2 DC SPD يجب التحقق من صحته مقابل قطبية الجهاز، والجهد التشغيلي الأقصى، ومتطلبات نظام الطاقة الشمسية أو نظام التحكم، ورسم الخرائط الكهربائية. محافظ الجهد يُعالج حالة غير طبيعية مختلفة ولا ينبغي تقديمه كإجراء تصحيحي فوري دون وجود أدلة كافية.
ما هي التغييرات بين التطبيقات والصيانة؟
| تطبيق | طبقة الحماية النموذجية | فحص المفاتيح | إجراء الصيانة |
|---|---|---|---|
| لوحة التوزيع الرئيسية | تحديد نوع الصف حسب التوجيهات المحددة: نوع 1 أو نوع 2 | نظام الأرض، أسلاك قصيرة، جهاز احتياطي | تفتيش مؤشر الحالة بعد حدوث الأحداث. |
| اللوحة الفرعية | طبقة من النوع 2 أو النوع 3 متناسقة | المنشط الوظيفي للجهاز والجهد المتبقي | تأكد من تثبيت عزم الدوران للموصل ووضع الملصقات عليه. |
| خزانة التحكم | SPD المخصص للمعدات | التحويل الكهربائي، قطبية التيار المستمر، ومستوى الإرسال | استبدل وحدات نهاية العمر فوراً. |
| الكترونيات قابلة للتشغيل بالبطارية | حامي نقطة الاستخدام | تقييم الضغط والجهد المتصل | لا تضع شرائط الطاقة في سلسلة متصلة. |
تُعد حماية الصدمات جزءًا من النظام. إن التوصيل، وتوجيه الكابلات، والتحصين، وإيقاف التشغيل في الجزء العلوي من النظام، ومقاومة المعدات لجميع التأثيرات تؤثر جميعًا على النتيجة. قد يكون جهاز الحماية الذي يتسبب في حدوث إيقافات متكررة نتيجة لارتفاع الجهد المؤقت أو الحمل الزائد أو خطأ في التوصيل أو فشل الوحدة. يمكن أن تستهلك حوادث الصدمات مكونات الحماية دون أن تترك علامات مرئية ملحوظة.
كيف تحدد جهازًا بشكل مسؤول
تسجيل جهد الإمداد ونظام العزل وبيئة الزلازل المتوقعة ونقطة التركيب والمعدات المحمية وتيار الخطأ المتاح وطول الكابلات. استشر بشأن المعيار ونوع الاختبار وUC وIn وImax وUp وإرشادات الصندوق الاحتياطي للقطع الكهربائية، ودرجة الحماية، وتوجيه استبدال القطع الكهربائية. تأكد من أن الفني قادر على الحفاظ على قياسات طول وشدة الضغط الكهربائي الخاصة بالشركة المصنعة.
استخدم قواعد التثبيت المعتمدة الخاصة بـ NFPA 70 NEC وIEC 60364، بالإضافة إلى متطلبات الحماية من الصواعق المحلية، حسب الاقتضاء. تشرح موارد قياس المجال الكهرومغناطيسي التابعة لـ NIST مفاهيم القياس المؤقت، لكنها لا تختار منتجًا لـ مبنى معين. احتفظ بالموصفات وسجل الفحوصات مع مستندات اللوحة.
الأسئلة الشائعة
متى لا ينبغي عليك استخدام مروِّر التيار الكهربائي؟
لا تستخدم الجهاز عندما لا تتوافق مقاومته الجهدية أو شبكة الأرض أو قدرة التصدي للإرسال أو ظروف الغلاف مع نظام الكهرباء. ولا يشكل مخرج الحماية المدمج بديلاً عن لوحة SPD المنسقة، كما أن لوحة SPD لا تصحح سوء الربط أو الأسلاك غير الآمنة. اسأل مصمماً مؤهلاً عندما يكون التيار غير منتظم أو لا يُعرف مستوى الخطأ.
لماذا تُستخدم قواطع الصدمات؟
يستخدم لتوجيه التيار الزائد المؤقت بعيدًا عن المعدات الكهربائية. في أسواق الجهد المنخفض، قد يصف المصطلح نفس مجموعة أجهزة الحماية من الجهد الزائد التي يتم بيعها كحماية من الجهد الزائد. تأكد من المعيار ونوع التركيب والقياسات والرسومات الكهربائية بدلاً من الاعتماد على الملصق.
هل هو جهاز منع الصواعق فعال؟
يمكن أن تقلل وحدة الحماية الذكية المحددة والمثبتة بشكل صحيح من الضغط العرضي، لكنها لا يمكن أن تضمن الحماية من كل حدث عاصفة مباشر أو قريب. يعتمد الأداء على الجهد الكهربائي، وطول السلك، والتنسيق، ومقاومة المعدات. قم بفحص مؤشرات الأداء بعد الأحداث الكبرى.
ما هو أفضل من مروِّج التيار الكهربائي؟
لا يوجد جهاز “أفضل” عالميًا. قد يجمع نظام منسق بين مستويات الخدمة ومستويات التوزيع ومستويات التشغيل في نقاط الاستخدام باستخدام الربط المناسب وتوجيه الكابلات. اختر حسب الجهد والموقع ونوع الاختبار والجهد المتبقي والمعدات المحمية.
ما هو جهاز كابح الصدمات ومقاوم الصدمات وما الذي يحميه؟
يُقارن هذا المصطلح بين علاماتين لتركيبات تُقيّد الجهد العابر، غالبًا في نقاط تركيب مختلفة. وتُحمي هذه التركيبات العزل والإلكترونيات من الإشارات العرضية المحددة؛ غير أنها لا توفر حماية من الحمل الزائد أو الصمامات الكهربائية أو التيار المتبقي ما لم تشتمل أجهزة أخرى على هذه الوظائف.
أين يجب تركيب جهاز كابح الزلازل مقابل مأخذ الحماية من الصواعق؟
قم بتثبيت الجهاز في المكان المحدد بمواصفات التصميم، باستخدام أسلاك قصيرة ومسار مأمون لتوصيل الأرض. تستخدم اللوحات الرئيسية واللوازم الفرعية ومعدات التيار المستمر منتجات مختلفة. اتبع مخطط التوصيلات واللوائح المحلية.
أي مصادر رسمية ينبغي للمشترين التحقق منها؟
التمييز العملي لا يكمن في الاسم التسويقي؛ بل في التصنيف المعتمد والمنطقة التثبيتية والطريق الحالي. راجعوا تقييم CHAC Electric خيارات حماية الصدمات الكهربية AC و DC إذا كنت تعاني من صعوبة في فهم النظام، فقم بالاتصال بفريق الدعم الفني للحصول على ملخصات البيانات والإرشادات المتعلقة بالوصلات الكهربائية المناسبة.
