جهاز تيار متبقي للحماية الكهرومغناطيسية من سلسلة CQL14
ال CQL14 يتم تحديدها لحماية التيار المتبقي دون حماية من التيار الزائد. حدده باستخدام بيانات الجهد والتيار والقطب والحماية المنشورة، ثم تأكد من تنسيق الكابلات وظروف الأعطال ومتطلبات الغلاف الزخرفي وقواعد التثبيت المحلية.
مواصفات المنتج
CQL14 is a electromagnetic residual current device for AC 230/400V applications. It is intended for residential, commercial and industrial circuits where a separate overcurrent device is coordinated; this describes an evaluation context, not a universal approval. Confirm the complete circuit design before specifying the product.
residual-current protection without overcurrent protection is distinct from adjacent protection functions. Do not infer AC/DC suitability, residual-current protection, automatic control or isolation performance from the product family name alone.
الميزات الرئيسية
الاستخدامات النموذجية
residential, commercial and industrial circuits where a separate overcurrent device is coordinated. Verify system voltage, expected fault current or leakage, wiring arrangement, environment, coordination and applicable rules for the ordered configuration.
طلبات واقتراحات واختيار المرشحين
Use the verified CQL14 records below to create a shortlist. Product labels do not replace the project calculation, coordination review or exact installation instructions.
| نقطة الاختيار | CQL14 reference | ما يجب أن يثبته المشروع |
|---|---|---|
| التيار المقدر | Use the exact model table | Design current, conductor capacity, ambient and grouping |
| Voltage and frequency | تيار مستمر 230/400 فولت | Supply system and equipment rating |
| أقطاب | 2P / 4P | Conductors to be switched, protected or isolated |
| Protection / control | حماية التيار المتبقي دون حماية من التيار الزائد | Required function and adjacent-device coordination |
| Fault / residual data | خيارات 30mA و100mA و300mA | Prospective short-circuit or leakage conditions |
RCCB vs RCBO
An RCCB addresses residual-current protection; an RCBO combines residual-current and overcurrent functions. Choose the architecture required by the protection study.
Protection Function
Compare RCBO Options →
Model-Specific Ratings
Use the exact technical table for rated voltage, current, poles, terminals, life and environmental limits.
Verified Data
View Technical Support →
Installation and Coordination
Check the complete circuit, conductor sizing, fault or leakage conditions, enclosure and local rules before energising.
Engineering Check
Discuss a Configuration →
Ordering Information
State model, rating, poles, system, quantity, destination market and document requirements so the configuration can be reviewed.
Project Inputs
Send Project Details →
دليل طلب الطعام
- State the exact model: CQL14.
- Provide rated current and voltage from the published technical table.
- Confirm poles and the required protection, isolation or control function.
- Provide application, expected fault/leakage conditions, destination market and quantity.
- List accessory, terminal, documentation and approved marking or packaging requirements.
فحوصات التثبيت والتنسيق
- Use the exact model drawing and instructions; do not infer wiring or accessory compatibility from another product.
- Verify conductor size, terminal torque, enclosure conditions, temperature, grouping and clearances.
- Coordinate upstream and downstream devices and confirm the required fault, leakage or voltage response.
- Installation, testing and maintenance must be completed by qualified personnel under applicable rules.
تعيين النوع

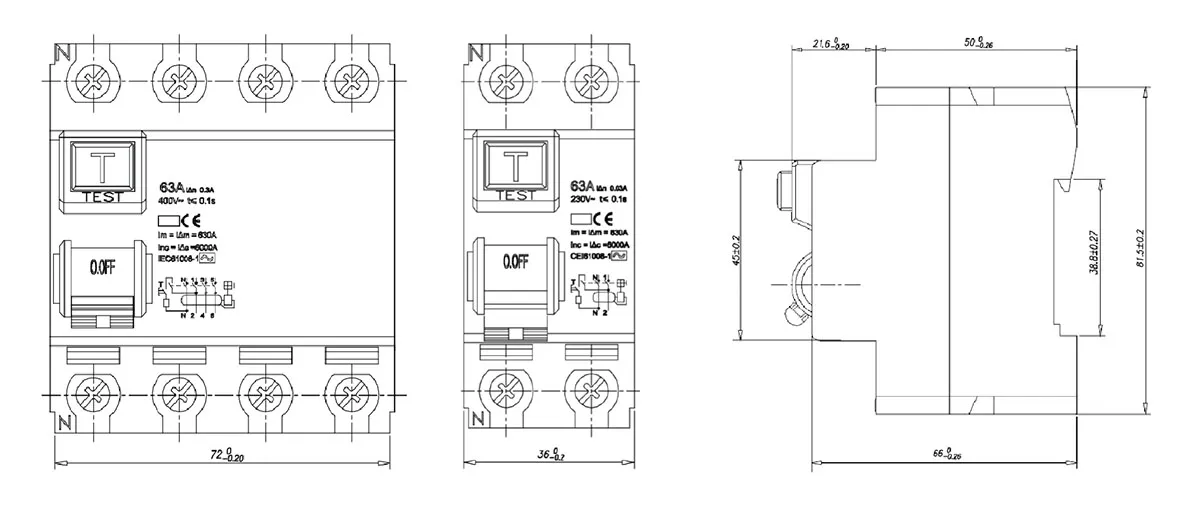

الأبعاد (مم)
المواصفات الفنية
| معامل | المواصفات |
| Rated Voltage | 230V AC (1P+N); 400V AC (3P+N) |
| التيار المقدر (أ) | 25A, 40A, 63A, 80A, 100A |
| Rated Residual Operating Current | 0.03A, 0.1A, 0.3A |
| Rated Residual Non-Operating Current | 0.5I△n |
| Type of Residual Current (with DC component) | AC type, A type (In=25, 40, 63A) |
| عدد البولنديين | 1P+N, 3P+N |
| Rated Conditional Short-Circuit Current | 6000A |
| Rated Conditional Residual Short-Circuit Current | 6000A |
| Rated Making and Breaking Capacity | 500A (In=25, 40A); 10In (63, 80, 100A) |
| Rated Residual Making and Breaking Capacity | 500A (In=25, 40A); 10In (63, 80, 100A) |
| Tightening Torque | (2.5 ~ 3.0) N·m |
| درجة الحماية | IP20 |
| Pollution Degree | 2 |
| فئة التثبيت | Ⅱ |
| معايير | GB 16916.1, IEC61008-1 |
Operating time (for residual current devices)
| In (A) | IΔn (A) | Breaking time when the residual current equals the following values(s) | ||||
| IΔn | 2IΔn | 5IΔn | 5A、10A、20A、50A、100A、200A | IΔt | ||
| 25~100A | 0.03、0.1、0.3 | 0.1 | 0.05 | 0.04 | 0.04 | 0.04 |
Mechanical and electrical endurance
| In (A) | Number of operating cycles | Operating frequency (cycles per hour) | |
| Number of on-load operating cycles | Number of no-load operating cycles | ||
| 25A | 2000 | 4000 | 240 |
| 40A, 63A, 80A, 100A | 2000 | 4000 | 120 |
لماذا تختار CHAC
مع خبرة تصنيع تزيد عن 30 عامًا، وأكثر من 1100 موظف، وأكثر من 100 مليون عمود
بفضل طاقتها الإنتاجية السنوية ونظام الإنتاج الآلي 90%، توفر شركة CHAC طاقة إنتاجية مستقرة ومعايير صارمة
مراقبة الجودة لعملاء OEM/ODM العالميين. يدعم نظام التصنيع الداخلي الخاص بنا على المدى الطويل
تعاون مع العلامات التجارية الكهربائية والمستوردين والموزعين.
30+
سنوات الخبرة
متخصص في تصنيع المعدات الكهربائية منخفضة الجهد
1100+
الموظفين
فريق محترف يضمن جودة ثابتة والتسليم
١٠٠ مليون+
السعة السنوية للأعمدة
قدرة إنتاجية واسعة النطاق لتلبية الطلب العالمي
90%
الإنتاج الآلي
الأتمتة المتقدمة لتحقيق كفاءة واتساق عاليين
خط التجميع الآلي
مختبر اختبار
حقن وختم
فحص الجودة
نظام صارم لمراقبة الجودة يضمن أن كل منتج يلبي المعايير العالمية.
ما الذي يمكننا تخصيصه؟
For CQL14 projects, CHAC can review private-label marking, packaging, approved appearance options and the published electrical configurations. Requests outside the published range require engineering evaluation, testing and feasibility review.
الشعار والعلامة التجارية
طباعة شعارات مخصصة، نقش ليزر، وحلول لوحات الأسماء.
تعبئة وتغليف
تخصيص
صناديق وأغلفة وعلب وملصقات وكتيبات بألوان مخصصة.
كهربائي
تخصيص
التيار، الجهد، قدرة الفصل، منحنى الفصل، وغيرها
دوال خاصة.
منتج
مظهر
تخصيص لون الهيكل، ولون المقبض، والمظهر.
شهادة
دعم
المنتجات تتوافق مع المعايير الدولية والسوق
المتطلبات.
الهندسة
تطوير
تقييم الرسم، اختبار النموذج الأولي، والإنتاج الضخم.
تنزيل
هل تحتاج إلى وثائق فنية؟
اتصل بنا للحصول على أوراق البيانات، والشهادات، والرسومات، وإرشادات الاختيار، أو دعم مشاريع OEM/ODM.
CQL14 Product FAQ
What is the CQL14 used for?
The CQL14 is specified for residual-current protection without overcurrent protection in AC 230/400V applications, within the ratings and configurations listed in its technical table. Final suitability depends on the complete circuit design.
How does the CQL14 work?
Its operating principle follows the documented function: residual-current protection without overcurrent protection. Use the exact model documentation for thresholds, timing, trip behaviour, terminals and test procedures.
How do I choose the CQL14 rating and poles?
Start with the design current and system arrangement, then choose only a published option. The page lists pole options as 2P / 4P; confirm neutral, polarity, conductors and isolation requirements.
What safety limitation applies to the CQL14?
Do not treat the CQL14 as a universal substitute for another device. Confirm 30mA, 100mA or 300mA options, the system voltage, fault or leakage conditions and any separate upstream protection before selection.
Can the CQL14 be used in another circuit type?
Only when the exact ordered configuration is rated for that circuit. AC and DC duties, residual-current devices, isolators, smart controls and voltage protectors are not interchangeable by appearance or current rating.
How should the CQL14 be installed and tested?
Use the exact product drawing, terminal identification and instructions. A qualified person should verify isolation, conductors, torque, settings, coordination and functional tests before energising the circuit.
Confirm the Right CQL14 Configuration
Send the model, rating, poles, system voltage, application, quantity and document requirements. CHAC will review the request against the published data.
