ExS-T1T2-AC Series Single-Pole Pluggable Surge Protector
The ExS-T1T2-AC series lightning arrester is designed by CHAC Electric to provide robust protection against lightning and surge currents in low voltage equipment. It features a single-pole design with a pluggable form factor, utilizing hermetical GDT (Gas Discharge Tube) technology and high follow current extinguishing capability. The arrester offers an extremely low voltage protection level and includes double terminals for flexible parallel or series (V-shape) connections.
ميزات المنتج
■ 10/350μs,8/20μs sparkgap
■ Single-pole lightning current arrester,pluggable
■ Adopt hermetical GDT trchnology, high follow current extinguishing capability
■ Extremely low voltage protection level
■ Double terminals for parallel or series(V-shape) connectior?
■ Multifuntional connection for conductors and busbarS
■ Green window will change to red when fault occurs, also provide remote alarmterminal at the same time
■ For using high-performance MOV and maximum will up to 10/350 7KA

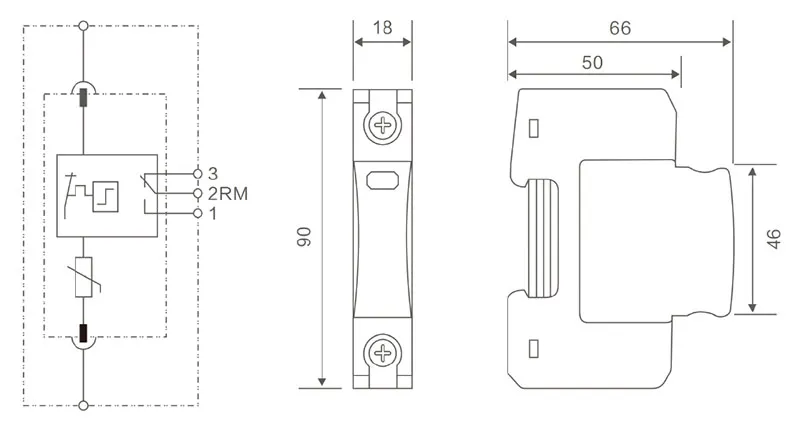

الأبعاد (مم)
المواصفات الفنية
| معامل | |
| Rated voltage (max. continuous AC voltage) | 275V or 385V |
| Lightning impulse current (10/350) [limp] | 7 kA |
| Nominal discharge current (8/20) [In] | 20 kA |
| Maximum discharge current [Imax] | 50 kA |
| Voltage protection level [Up] | ≤ 1.5 kV |
| Follow current extinguishing capability at Uc | 32A fuse will not be triggered at 2kA…255V |
| Response time [t] | ≤ 100 ns |
| Max. backupfuse (L) | 200A gL/gG |
| Max. backupfuse (L-L’) | 125A gL/gG |
| TOV voltage | 355V/5sec |
| Operating temperature range (parallel wiring) | -40℃ to +80℃ |
| Operating temperature range (through wiring) | -40℃ to +60℃ |
| Terminal cross-sectional area | 35 mm2 solid / 50 mm2 flexible |
| Mounting | on 35mm DIN rail |
| Enclosure material | Purple (module)/light gray (base) thermoplastic, UL94-V0 |
| Dimension | 2 modules |
| Type of remote signalling contact | Switching contact |
| Switching capacity AC | 250V/0.5A |
| Switching capacity DC | 250V / 0.1A; 125V / 0.2A; 75V / 0.5A |
| Cross-sectional area for remote signalling contact | Max. 1.5 mm2 solid/flexible |
| Standards | IEC 61643-11; GB 18802.1; YD/T 1235.1 |
| شهادة | CE, RoHS, ISO 9001, CQC,TUV |
