PXB2-63 Miniature Circuit Breaker (MCB)
The PXB2-63 Miniature Circuit Breaker ensures robust overload and short-circuit protection with positive isolation, suitable for commercial, industrial, and residential circuits. It features flexible B, C, and D tripping curves for currents from 6A to 63A, accommodating diverse loads. Compliant with IEC60898-1 and GB/T10963.1 standards, it includes CCC certification, 500V insulation voltage, 4000V impulse withstand, and 4500A breaking capacity. Available in 1P to 4P poles for 50/60Hz AC systems, it offers mechanical and electrical endurance over 10,000 cycles. With IP20 protection and 45mm grip for DIN rail mounting, it provides efficient, space-saving installation.
ميزات المنتج
■ Comprehensive & Versatile
Integrates isolation, overload, and short-circuit protection. Suitable for a wide range of applications (commercial/industrial/residential)
■ Flexible Configuration
Offers three instantaneous tripping characteristics (Types B,C, D),multiple poles (1P, 2P, 3P, 4P), and a wide range of rated currents from 1A to 63A to meet diverse circuit requirements.
■ Safety Certification
Complies with international standards IEC60898-1 and GB/T10963.1, and holds China Compulsory Certification (CCC).
مواصفات الطلب
1.Product Model: PXB2-63
2.Number of Poles: 1P,2P,4P
3.Rated Current & Tripping Curve: [e.g.: C/32A]
- Tripping Curve:B,C,D
- Rated Current (In): 6A, 10A, 16A, 20A, 25A, 32A,40A,50A,63A
4.Quantity: [e.g.: 100 pcs]
Ordering Example:
PXB2-63 2P C/32A 100 pcs
تعيين النوع
Tripping curves

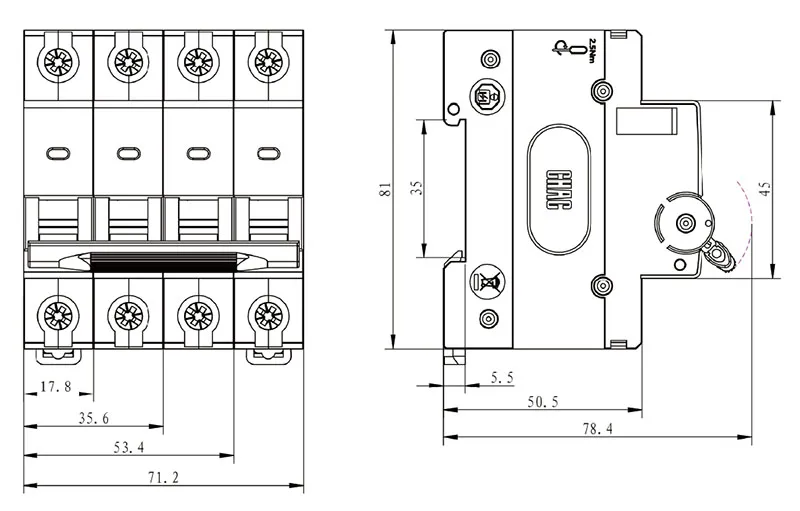

الأبعاد (مم)
Technical Specifications
| معامل | |
| Rated Insulation Voltage | 500V |
| Rated Impulse Withstand Voltage | 4000V |
| Rated Current(A) | 6,10,16,20,25,32,40,50,63 |
| Rated Frequency | 50Hz / 60Hz |
| Number of Poles | 1P, 2P, 3P,4P |
| Rated Short-Circuit Capacity Icn (A) | 4500A |
| Service Short-Circuit Capacity Ics (A) | 4500A |
| Mechanical and Electrical Endurance (cycles) | Mechanical≥10000, Electrical≥10000 |
| Instantaneous Tripping Types | B,C, D |
| Grip Distance | 45mm |
| Protection Degree | IP20 |
| Standards Compliance | IEC60898-1, GB/ T10963.1 |
| شهادة | CCC |
Tripping characteristics(Reference temperature 30℃)
| Item | Tripping Curve | Test current In(A) | Initial Status | Time limit for tripping or non-tripping | Expected result | Remarks |
| a | B, C, D | 1.13In | Cold | t ≤ 1h | Non-tripping | Current smoothly rises to specified value within 5s |
| b | B, C, D | 1.45In | Following item a test | t < 1h | Tripping | |
| c | B, C, D | 2.55In | Cold | 1s < t < 60s (In ≤ 32A) 1s < t < 120s (In > 32A) |
Tripping | |
| d | B | 3In | Cold | t ≤ 0.1s | Non-tripping | Switch on the power supply by closing the auxiliary switch |
| C | 5In | |||||
| D | 10In | |||||
| e | B | 5In | Cold | t < 0.1s | Tripping | Switch on the power supply by closing the auxiliary switch |
| C | 10In | |||||
| D | 20In |
Note: The term “cold” means that the test is carried out at a reference calibration temperature without load before the test.
Conductor requirements and cross section
| Copper cross-section(mm2) | Rated current In(A) |
| 1 | In≤6 |
| 1.5 | 6<In≤13 |
| 2.5 | 13<In≤20 |
| 4 | 20<In≤25 |
| 6 | 25<In≤32 |
| 10 | 32<In≤50 |
| 16 | 50<In≤63 |
