Smart breaker energy monitoring is not approved by an app screenshot. Panel builders need to separate the protective function, the measurement accuracy claim, the communications path and the behavior when power or connectivity is lost. This revision adds that commissioning boundary and turns the article into a specification checklist for a real project rather than a generic smart-device overview.
الجزء الأول. ما هو القرار الذي يدعمه هذا الدليل؟
Smart Circuit Breaker Energy Monitoring: What Panel Builders Should Specify is a pre-purchase specification decision guide for panel builders, OEM teams, and distributors. It helps teams separate the equipment role, the installation context, and the information that must be confirmed before a model is selected.
ابدأ بالنشر الأجهزة الكهربائية الطرفية وعامل وثائق النموذج كعامل سيطرة. اسم منتج، أو قائمة ميزات عامة، أو جهاز مشابه المظهر ليس دليلاً كافياً لقرار المشروع.
الجزء 2. ما هي مدخلات المشروع التي يجب تأكيدها أولاً؟
اجمع المخطط الكهربائي، سياق الإمداد والحمل، بيئة التركيب، وظائف التحكم المطلوبة، المعيار المطبق للمشروع، والوثائق المطلوبة. سجل تسلسل التشغيل المتوقع بالإضافة إلى قيود التجميع المادي.
| مدخل | لماذا هذا مهم | لا تفترض |
|---|---|---|
| دور الدائرة | تحديد وظيفة الجهاز للمراجعة | جهاز ذو صلة له نفس الواجب |
| سياق التثبيت | يؤثر على التجميع والمراجعة البيئية | حالة المقعد تطابق اللوحة المثبتة |
| واجهة التحكم | يعرف احتياجات الأوامر والتغذية الراجعة | كل لفة، إشارة، أو ملحق قابل للتبديل |
| وثائق المشروع | يدعم الاختيار النهائي | صفحة الفئة هي ورقة بيانات نموذجية |
الجزء 3. أين حدود التحديد؟
This topic is useful for scoping an purchase specification, but it is not a substitute for protection coordination, installation instructions, or a model-specific data sheet. Engineers should confirm the final circuit values, wiring arrangement, required standards, and any safety function from the selected product documentation.
يمكن للمقارنة أن توضح الأسئلة الواجب طرحها؛ إلا أنها لا تستطيع أن تثبت أن نموذجًا معينًا مناسب لكل تركيب.
الجزء 4. كيف ينبغي مراجعة سياق التحكم والتجميع؟
قم بمراجعة الرسم التخطيطي أحادي الخط والرسم التخطيطي للتحكم معًا. حدد ما يبدأ، أو يوقف، أو يشير، أو يعزل، أو يحمي، أو يراقب الدائرة، ثم قم بتعيين كل وظيفة للجهاز الذي تم توثيقه لهذا الدور.
اطلب من فريق اللوحة توثيق الأطراف، والملاحظات المساعدة، وتخطيط الحاوية، وإمكانية الوصول للخدمة، والملصقات، وفحوصات التشغيل. هذا يتجنب تحويل طلب مكون عام إلى مواصفات غير قابلة للمراجعة.
Part 5. What should the purchase specification contain?
A usable purchase specification names the application, circuit role, installation conditions, required interfaces, target market, requested documentation, branding needs, and the drawing or bill-of-material reference. Where ratings or certifications are required, ask for the exact model evidence rather than inferring it from a category.
في مسار الشركة المصنعة للمعدات الأصلية (OEM)، قم بتضمين متطلبات التعبئة والتغليف ووضع العلامات مع المدخلات الهندسية في صفحة تخصيص CHAC Electric.
الجزء 6. أي طريق CHAC يجب أن يستخدمه المشترون؟
Which product evidence should buyers request?
استخدم المنشور Cqm5L Series Residual Current Circuit Breaker as a product-route starting point after the purchase specification inputs are confirmed. It is a route to review with CHAC Electric, not a claim that the product fits every system.
ال الأجهزة الكهربائية الطرفية يوفر السياق الأوسع لعائلة المنتجات. يمكن للمشترين الذين يحتاجون إلى مناقشة العلامات التجارية أو التعبئة والتغليف إرسال مدخلاتهم المؤكدة عبر مسار OEM/ODM الخاص بشركة CHAC Electric.
لماذا لا نوصي ببديل عام: يعتمد الاختيار النهائي على الرسم التخطيطي للمشروع والوثائق الدقيقة للنموذج.
CHAC Smart Circuit Breaker Recommended:

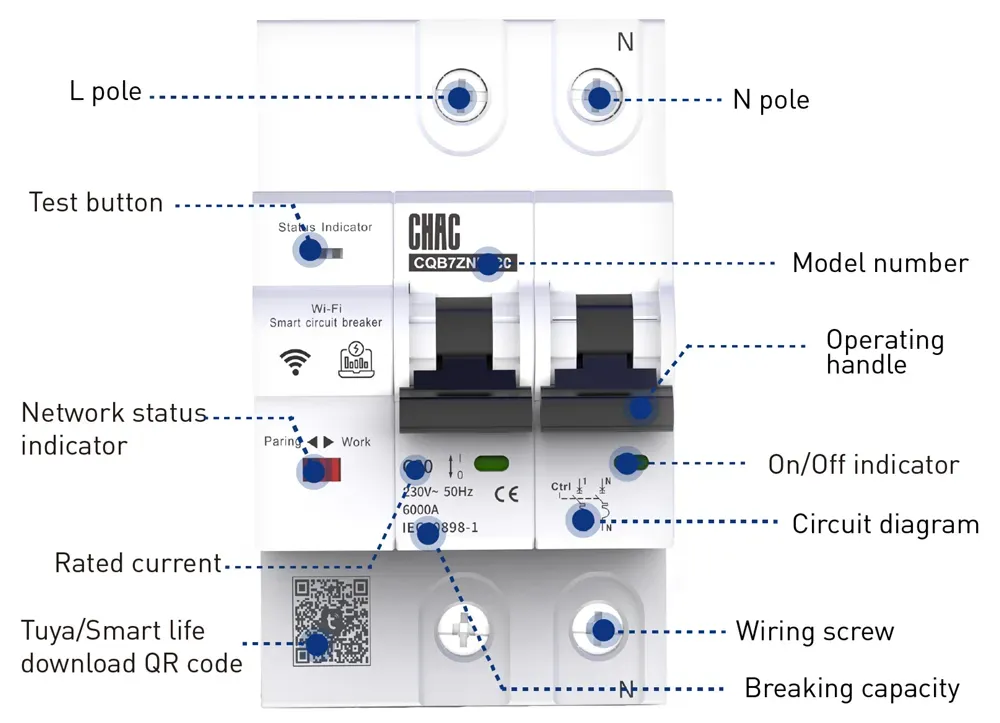

قاطع دائرة واي فاي CQB7ZM قاطع دائرة ذكي | CHAC Electric
الجزء 7. ما هي حدود التوافق؟
Fit Boundary: this guide supports early specification and supplier communication for smart circuit breaker energy monitoring. It is not suitable for live work instructions, final protection coordination, a safety assessment, or selection without verified project and model data.
لمراجعة المشروع أو مناقشة مسار المنتج،, اتصل بـ CHAC Electric مع الرسومات والوثائق المطلوبة.
What should be verified when a smart breaker loses communication?
A useful smart-breaker review has two independent tracks: protection and data. Confirm the rated voltage, current, breaking capacity, trip behavior and isolation method first. Then document what is measured, where the measurement is taken, the stated accuracy conditions, the protocol, time synchronization, data retention and the fail state when the network or cloud service is unavailable.
| Question | أدلة مطلوبة |
|---|---|
| Does the device still provide offline protection? | Protection and trip documentation for the exact model, not a marketing diagram. |
| What does the energy value represent? | Measurement point, accuracy conditions, update interval and export format. |
| How is access controlled? | Commissioning method, user roles, firmware-change process and local fallback. |
Google results for smart breaker monitoring commonly mix energy dashboards with protective switching. Keep those claims separate in the purchase specification and acceptance test. The smart breaker reference should be checked against the exact communication and measurement options being quoted.
الأسئلة المتكررة
What is the first step in a smart circuit breaker energy monitoring review?
ابدأ بتعريف دور الدائرة وتجميع الرسم، وتسلسل التشغيل، وظروف التركيب.
هل يمكن لصفحة فئة أن تحل محل ورقة بيانات نموذج؟
لا. صفحة الفئة هي أداة تنقل؛ توثيق النموذج المختار يحكم المراجعة النهائية.
ما هي الرسومات التي يجب أن يقدمها باني اللوحات؟
(1) الرسم التخطيطي أحادي الخط (2) مخطط التحكم (3) قيود التجميع (4) متطلبات التوثيق.
لماذا ينبغي للمشترين فصل وظائف الحماية والتحكم؟
يجب مراجعة كل جهاز لدوره الموثق بدلاً من اعتباره بديلاً قابلاً للتبديل.
What belongs in an OEM electrical product purchase specification?
تضمين الطلب، والواجهات، والظروف، والرسومات، والوثائق المطلوبة، والعلامة التجارية، ومتطلبات التعبئة والتغليف.
متى يجب على المهندس مراجعة النموذج النهائي المختار؟
Review it after the purchase specification data is complete and before the design team approves the final specification.
Can energy data prove that a breaker is correctly protecting the circuit?
No. Energy monitoring and protective interruption are separate functions. Verify both against the exact model documentation and commissioning procedure.
What happens if the smart breaker cannot reach the network?
Do not assume a fail-safe state. Request the model-specific offline, local-control and reconnection behavior before relying on it in an operating plan.
المراجع
- متجر IEC
- اللجنة الكهروتقنية الدولية
- Schneider Electrical Installation Guide: fundamental breaker characteristics Use for rated voltage, current and breaking-capacity context.
- IEC Webstore search: smart circuit breaker standards Use the exact standard and edition applicable to the quoted device.
