مولامس التيار المستمر عالي الجهد من سلسلة STE3 (ختم سيراميك دائري)
ال مولامس التيار المستمر عالي الجهد من سلسلة STE3 (ختم سيراميك دائري) is a CHAC high-voltage DC contactor for controlled DC switching and isolation. The page keeps the model-specific technical table and original product images so buyers can verify voltage, current, configuration, mounting and applicable standards before ordering. Final suitability depends on the complete circuit, installation method and destination-market rules.
Product Overview
STE3 Series High-voltage DC contactor (Round Ceramic Sealing) is a high-voltage DC contactor intended for controlled DC switching and isolation. The current product record identifies it for battery, charging and high-voltage DC systems. Use the exact model variant and preserved technical source as the basis for procurement rather than assuming that every family member has the same rating.
Verified source summary: Technical Specifications Product model STE3-50 STE3-100 Contact form 1H 1H Auxiliary contact / / Contact polarity Having polarity Having polarity Contact resistance ≤3mΩ(at 50A) ≤3mΩ(at 100A) Operating voltage ≤75%Un ≤75%Un Maximum breaking current 50A 100A Electrical endurance 10~1000V 10~1000V Maximum breaking current 1000A(300VDC) 1000A(300VDC) Electrical endurance 600 times(1000V,50A) 500 times(1000V,50A) Current
Key Features
Typical Applications
Typical use can include battery, charging and high-voltage DC systems when the project confirms system voltage, current, fault or surge exposure, conductor and enclosure requirements, and the selected variant’s installation instructions. This page does not replace the project design or the authority having jurisdiction.
Applications and Selection Guide
Use the following decision points with the preserved model data. Product-family descriptions explain intent, but the exact technical table controls the ordered variant.
| Selection point | مولامس التيار المستمر عالي الجهد من سلسلة STE3 (ختم سيراميك دائري) | What the project must confirm |
|---|---|---|
| تطبيق | High-Voltage DC Contactor projects | Confirm the actual system and environment |
| Selection basis | controlled DC switching and isolation | Use the exact model and technical table |
| Installation | Follow the model instructions | Check mounting, clearances and termination |
| Compliance | Use the listed standard where applicable | Verify edition, scope and destination rules |
| Adjacent product | Evaluate the related CHAC family where function differs | Do not substitute without engineering review |
Function
controlled DC switching and isolation
Match the protection or switching function to the system.
إعدادات
Model-specific options
Confirm current, voltage, poles, terminals or accessories from the table.
Installation
Mechanical and electrical fit
Check enclosure, mounting, wiring space and maintenance access.
Project evidence
Documents and test records
Retain the approved drawing, technical sheet and commissioning record.
Ordering Guide
- State the exact model and variant.
- Provide the system voltage, current, frequency and load or protection function.
- Confirm mounting, terminals, accessories, enclosure and environmental conditions.
- Share quantity, destination market and required technical documents.
Installation and Coordination Checks
- Verify the model’s ratings and connection arrangement against the project drawings.
- Check conductor, busbar, enclosure, clearances and tightening requirements using the product documentation.
- Coordinate upstream and downstream protection or control devices where applicable.
- Use qualified personnel for installation, testing, isolation and maintenance.
المواصفات الفنية
| طراز المنتج | STE3-50 | STE3-100 | |
| نموذج الاتصال | 1 ساعة | 1 ساعة | |
| نقاط تلامس مساعدة | / | / | |
| قطبية التلامس | ذو قطبية | ذو قطبية | |
| مقاومة التلامس | ≤3 ملي أوم (عند 50 أمبير) | ≤3 مللي أوم (عند 100 أمبير) | |
| جهد التشغيل | ≤75%Un | ≤75%Un | |
| أقصى تيار قطع | ٥٠ أمبير | 100 أمبير | |
| التحمل الكهربائي | 10~1000 فولت | 10~1000 فولت | |
| أقصى تيار قطع | 1000أمبير (300 فولت تيار مستمر) | 1000أمبير (300 فولت تيار مستمر) | |
| التحمل الكهربائي | 600 مرة (1000 فولت، 50 أمبير) | ٥٠٠ مرة (١٠٠٠ فولت، ٥٠ أمبير) | |
| حامل للتيار | 50 أمبير: مستمر لـ 200أمبير:10دقيقة 300أمبير:10ثانية |
100 أمبير: مستمر لـ 200أمبير:10دقيقة 300أمبير:10ثانية |
|
| جهد التحمل العازل | بين نقاط التلامس المفتوحة | ٢٥٠٠ فولت تيار متردد | ٢٥٠٠ فولت تيار متردد |
| بين ملفات التلامس | ٢٥٠٠ فولت تيار متردد | ٢٥٠٠ فولت تيار متردد | |
| التحمل الميكانيكي | ضعفان في عشرة أسوة خمسة | ضعفان في عشرة أسوة خمسة | |
| جهد الملف | ١٢ فولت، ٢٤ فولت | ١٢ فولت، ٢٤ فولت | |
| استهلاك طاقة الملف | ٥.٥ واط | ٥.٥ واط | |
| طريقة استخراج الحمولة | خيط داخلي | سن داخلي وقلاووظ | |
| طريقة إخراج طرف الملف | سلك توصيل | سلك توصيل | |
| وزن | حوالي 180 غرام | حوالي 180 غرام | |
| اهتزاز | 10 هرتز ~ 500 هرتز 49 م/ثانية² | 10 هرتز ~ 500 هرتز 49 م/ثانية² | |
| رطوبة | 5%~85%RH | 5%~85%RH | |
| نطاق الرطوبة | من -40 درجة مئوية إلى +85 درجة مئوية | من -40 درجة مئوية إلى +85 درجة مئوية | |
| الأبعاد الخارجية (مم) | 55.2×39.6×57.8 | 55.2×39.6×57.8 | |
| طراز المنتج | STE3-150 | STE3-200 | STE3-250 | |
| نموذج الاتصال | 1 ساعة | 1 ساعة | 1 ساعة | |
| نقاط تلامس مساعدة | لا | لا | لا | |
| قطبية التلامس | ذو قطبية | ذو قطبية | ذو قطبية | |
| مقاومة التلامس | ≤ 1.5 مللي أوم (عند 150 أمبير) | ≤ 1.5 ملي أوم (عند 200 أمبير) | ≤١.٥ ميلي أوم (عند ٢٥٠ أمبير) | |
| جهد التشغيل | ≤75%Un | ≤75%Un | ≤75%Un | |
| أقصى تيار قطع | ١٥٠ أمبير | 200 أمبير | ٢٥٠ أمبير | |
| التحمل الكهربائي | 10~1000 فولت | 10~1000 فولت | 10~1000 فولت | |
| أقصى تيار قطع | 1600 أمبير (300 فولت تيار مستمر) | ٢٠٠٠ أمبير (٣٠٠ فولت مستمر) | ٢٠٠٠ أمبير (٣٠٠ فولت مستمر) | |
| التحمل الكهربائي | ٥٠ مرة (١٠٠٠ فولت، ١٥٠ أامبير) | 30 مرة (1000 فولت، 200 أمبير) | 15 مرة (1000 فولت، 250 أمبير) | |
| حامل للتيار | 150 أمبير: مستمر لـ 400A:10دقيقة 800A:10ثانية |
200 أمبير: مستمر لـ 400A:10دقيقة 800A:10ثانية |
٢٥٠ أمبير: مستمر لمدة 400A:10دقيقة 800A:10ثانية |
|
| جهد التحمل العازل | بين نقاط التلامس المفتوحة | ٤٠٠٠ فولت تيار متردد | ٤٠٠٠ فولت تيار متردد | ٤٠٠٠ فولت تيار متردد |
| بين ملفات التلامس | ٤٠٠٠ فولت تيار متردد | ٤٠٠٠ فولت تيار متردد | ٤٠٠٠ فولت تيار متردد | |
| التحمل الميكانيكي | ضعفان في عشرة أسوة خمسة | ضعفان في عشرة أسوة خمسة | ضعفان في عشرة أسوة خمسة | |
| جهد الملف | ١٢ فولت، ٢٤ فولت | ١٢ فولت، ٢٤ فولت | ١٢ فولت، ٢٤ فولت | |
| استهلاك طاقة الملف | ابدأ بـ 45 واط، وحافظ على 2.8 واط | ابدأ بـ 45 واط، وحافظ على 2.8 واط | ابدأ بـ 45 واط، وحافظ على 2.8 واط | |
| طريقة استخراج الحمولة | سن خارجي | سن خارجي | سن خارجي | |
| طريقة إخراج طرف الملف | سلك توصيل | سلك توصيل | سلك توصيل | |
| وزن | ٤٤٠ جم | ٤٤٠ جم | ٤٤٠ جم | |
| اهتزاز | 10 هرتز ~ 500 هرتز 49 م/ثانية² | 10 هرتز ~ 500 هرتز 49 م/ثانية² | 10 هرتز ~ 500 هرتز 49 م/ثانية² | |
| رطوبة | 5%~85%RH | 5%~85%RH | 5%~85%RH | |
| نطاق الرطوبة | -40 درجة مئوية ~ 85 درجة مئوية | -40 درجة مئوية ~ 85 درجة مئوية | -40 درجة مئوية ~ 85 درجة مئوية | |
| الأبعاد الخارجية (مم) | 80.3×66×64.3 | 80.3×66×64.3 | 80.3×66×64.3 | |
ملاحظة:
1. المعلمات المذكورة أعلاه كلها قيم أولية، قيسَت في درجة حرارة الغرفة 23 درجة مئوية.
2.Unless otherwise specified,the electrical durability tests are conducted on resistive loads with a on/off ratio of 0.6s:5.4s.
| طراز المنتج | STE3-300 | STE3-350 | |
| نموذج الاتصال | 1 ساعة | 1 ساعة | |
| نقاط تلامس مساعدة | لا | لا | |
| قطبية التلامس | ذو قطبية | ذو قطبية | |
| مقاومة التلامس | ≤1.5 ملي أوم (عند 300 أمبير) | ≤1.5 ملي أوم (عند 350 أمبير) | |
| جهد التشغيل | ≤75%Un | ≤75%Un | |
| أقصى تيار قطع | 300 أمبير | ٣٥٠أ | |
| التحمل الكهربائي | 10~1000 فولت | 10~1000 فولت | |
| أقصى تيار قطع | ٢٠٠٠ أمبير (٣٠٠ فولت مستمر) | ٢٠٠٠ أمبير (٣٠٠ فولت مستمر) | |
| التحمل الكهربائي | 300 أمبير: مستمر لـ 400A:10دقيقة 600A:30ثانية |
350أ: مستمر لـ 400A:10دقيقة 800A:10ثانية |
|
| حامل للتيار | 10 مرات (1000 فولت، 300 أمبير) | ٥٠ مرة (١٠٠٠ فولت، ٣٠٠ أمبير) | |
| جهد التحمل العازل | بين نقاط التلامس المفتوحة | 3300 فولت تيار متردد | 3300 فولت تيار متردد |
| بين ملفات التلامس | 3300 فولت تيار متردد | 3300 فولت تيار متردد | |
| التحمل الميكانيكي | ضعفان في عشرة أسوة خمسة | ضعفان في عشرة أسوة خمسة | |
| جهد الملف | ١٢ فولت، ٢٤ فولت | ١٢ فولت، ٢٤ فولت | |
| استهلاك طاقة الملف | ابدأ بـ 45 واط، وحافظ على 2.8 واط | ابدأ بـ 45 واط، وحافظ على 2.8 واط | |
| طريقة استخراج الحمولة | سن خارجي | سن خارجي | |
| طريقة إخراج طرف الملف | سلك توصيل | سلك توصيل | |
| وزن | ٤٤٠ جم | ٤٤٠ جم | |
| اهتزاز | 10 هرتز ~ 500 هرتز 49 م/ثانية² | 10 هرتز ~ 500 هرتز 49 م/ثانية² | |
| رطوبة | 5%~85%RH | 5%~85%RH | |
| نطاق الرطوبة | -40 درجة مئوية ~ 85 درجة مئوية | -40 درجة مئوية ~ 85 درجة مئوية | |
| الأبعاد الخارجية (مم) | 80.3×66×64.3 | 80.3×66×64.3 | |
ملاحظة:
1. المعلمات المذكورة أعلاه كلها قيم أولية، قيسَت في درجة حرارة الغرفة 23 درجة مئوية.
2. ما لم يُذكر خلاف ذلك، تُجرى اختبارات المتانة الكهربائية على أحمال مقاومية بنسبة تشغيل/إيقاف تبلغ 0.6 ثانية: 5.4 ثانية.

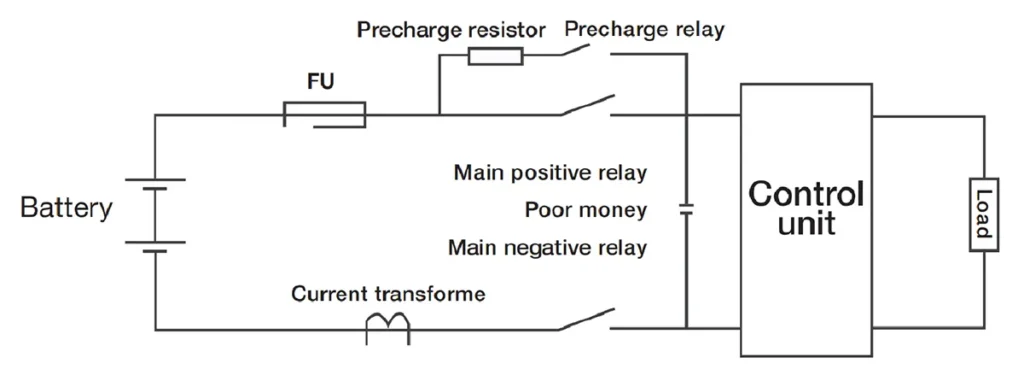

When the contactor is used in the charging circuit,a pre-charging circuit should be added to keep the impulse current below the rated make current.
As shown in the figure,first close the main negative contactor,then close the pre-charging contactor,and finally close the main positive contactor.If there is no pre-charging circuit,transient high current will be generated at the moment of the main contactor closing,which may cause the main positive contactor to stick.Please be careful.
القيم المقدرة في معاملات التلامس هي جميعها قيم للأحمال المقاومة. عند استخدام حمل حثي (حمل L) مع L/R > 1 مللي ثانية، يرجى تركيب عناصر امتصاص الارتفاع المفاجئ بالتوازي على كلا طرفي الحمل الحثي. بدون اتخاذ تدابير، قد يتسبب ذلك في انخفاض العمر الافتراضي الكهربائي ويؤدي إلى سوء الاستمرارية.
قد تتغير موثوقية التشغيل/الإيقاف للمنتج تحت الأحمال الصغيرة بسبب الظروف البيئية وتكرار التشغيل/الإيقاف، لذا يجب التأكد من ذلك تحت الأحمال الفعلية.
هذا الملامس هو جهاز فتح وإغلاق للجهد العالي المستمر. في حالة العطل النهائي، قد تكون هناك حالة لا يمكن فيها تشغيله أو إيقاف تشغيله.
لذلك، يرجى عدم استخدامه بما يتجاوز سعة ونطاق التردد المحددين في هذا الدليل. وإذا وصل الأمر إلى درجة عدم إمكانية توصيله أو فصله، فقد يؤدي ذلك إلى احتراقه. وينبغي اعتماد هيكل دائرة قادر على قطع حمل التيار في حالات الطوارئ. وضماناً للسلامة، يجب استبدال المكونات بانتظام.
بالنسبة للمنتجات التي لا تستخدم لوحات قيادة الملف أو النسخ الموفرة للطاقة، يوصى بتثبيت مقاومات غير خطية (يوصى باستخدام المقاومات المتغيرة) لقمع القوة الدافعة الكهربائية العكسية لملفات الملامس. إذا تم استخدام الثنائيات (الدايودات)، فسوف يطول وقت تحرير الملامس بشكل كبير، مما قد يؤدي إلى انخفاض في أداء القطع. يرجى توخي الحذر.
عند إجراء اختبارات جهد التشغيل للمنتجات التي تستخدم لوحات تشغيل الملفات والإصدارات موفرة الطاقة، يجب ألا يرتفع الجهد ببطء. يرجى استخدام حافة صعود سريعة (طريقة إمداد الطاقة خطوة بخطوة) لتشغيل ملف المنتج، وإلا فلن يعمل الملامس. في نفس الوقت، سيقوم هذا النوع من المنتجات بالتبديل التلقائي لتيار الملف بعد حوالي 0.3 ثانية من التوصيل، وإن عمليات التشغيل/الإيقاف المتكررة في غضون 0.3 ثانية ستتسبب في تعطل الملامس. يرجى الانتباه.
يُمنع منعاً باتاً وضع الملامس (الكونتاктор) في بيئة تتجاوز نطاق درجة حرارة المنتج (-40 درجة مئوية إلى +85 درجة مئوية) لفترة طويلة.
يرجى تجنب التركيب بالقرب من المجالات المغناطيسية القوية (المحولات، المغناطيس) والأجسام الساخنة.
تأكد من أن سلك الطاقة الرئيسي هو الأقرب إلى مخرج الموصل. ثم قم بالتثبيت والربط بترتيب الحلقات المسطحة، الحلقات الزبركية، والصواميل. قد يتسبب تسلسل التوصيل غير الصحيح في ارتفاع شديد في درجة الحرارة ويؤدي إلى ذوبان طبقة العزل الخاصة بكبل التوصيل.
يرجى ضبط عزم ربط البراغي في كل جزء ضمن النطاق المحدد أدناه. فإذا تجاوزت هذا النطاق، فقد يتسبب ذلك في تلف غرفة الإغلاق الخزفية وتلف الخيوط اللولبية. بالإضافة إلى ذلك، لا توجد قيود على اتجاه التركيب.
| طرف مخرج الحمل | قطعة تركيب هيكل المنتج |
| مسامير M4: 2 نيوتن متر ~ 3 نيوتن متر | براغي M4: من 2 إلى 3 نيوتن متر |
| مسامير M5: 3 نيوتن متر ~ 4 نيوتن متر | مسامير M5: 3 نيوتن متر ~ 4 نيوتن متر |
| براغي M6: 6 نيوتن متر ~ 8 نيوتن متر | براغي M6: 6 نيوتن متر ~ 8 نيوتن متر |
| مسامير M8: 8 نيوتن متر ~ 10 نيوتن متر |
Please avoid sticking foreign objects such as grease on the lead-out end;Please use the following specifications of connecting wires,otherwise it may cause abnormal heating of the lead-out section
| الحالي/أ | المساحة الاسمية للمقطع العرضي للموصل/مم² |
| 10 | ≥1.5 |
| 20 | ≥4 |
| 30 | ≥6 |
| 40 | ≥ ١٠ |
| 50 | ≥ ١٦ |
| 60 | ≥ ١٦ |
| 100 | ≥ ٣٥ |
| 150 | ≥ ٧٠ |
| 200 | ≥95 |
| 250 | ≥150 |
| 300 | ≥185 |
| 350 | ≥٢٤٠ |
| 400 | ≥300 |
| 500 | ≥370 |
| 600 | ≥480 |
| 800 | ≥٦٠٠ |
سيتغير جهد الشفط وجهد التحرير تبعًا لدرجة الحرارة المحيطة وظروف الاستخدام، لذا يرجى الانتباه!
إذا تم تزويد الملف والملامسات بالطاقة بشكل مستمر باستخدام الجهد (التيار) المقنن، ثم انقطعت الطاقة، وأعيد تزويدها بالطاقة على الفور، فسوف يتعرض هذا المُوصِّل لزيادة في مقاومة الملف نتيجة لارتفاع درجة حرارة الملف، مما يؤدي إلى زيادة جهد الشفط وتجاوزه للجهد المقنن.في هذه الحالة، يرجى اتخاذ الإجراءات التالية لتقليل تيار الحمل، والحد من مدة التشغيل، وتطبيق جهد ملف يتجاوز الجهد المقنن للملف (التشغيل السريع).
عند الفتح والإغلاق بدون حمل، قد تزداد مقاومة التلامس، لذا يرجى توخي الحذر!
هذا المنتج يحتوي على راتنج، لذا يرجى عدم استخدامه في الأماكن أو البيئات التي قد تتعرض للبنزين، أو المخففات، أو مصابيح الكحول، أو المذيبات العضوية، أو المواد القلوية القوية مثل الأمونيا وهيدروكسيد الصوديوم.
يرجى الحرص على عدم إرفاق شحم أو أجسام غريبة بأطراف اللوحة، وإلا فقد يتسبب ذلك في تسخين غير طبيعي لأطراف الحمل.
