Miniinterruptor automático de corriente residual electromagnética serie PXB9L-40
Características del producto
■ Provides ground fault/leakage current, short circuit, overloadprotection and isolation
■ Provides additional protection against direct human contact
■ Effectively prevent electrical equipment insulation failure
■ Comprehensive protection for residential and commercialpower distribution systems
Especificación de Pedido
Por favor, especifique lo siguiente al hacer un pedido:
1.Product Model: PXB9L-40
2.Number of Poles: 1P+N
3.Rated Current&Tripping Curve: [e.g.: C/16A]
- Tripping Curve:B,C,D
- Rated Current (In):6A, 10A, 13A, 16A, 20A, 25A, 32A, 40A
4.Type of Residual Current: AC, A
5.Rated Residual Operating Current (IAn):[e.g.: 30mA]
- Available Options: 30mA, 100mA, 300mA
6.Quantity: [e.g.: 100 pcs]
Ejemplo de pedido:
PXB9L-40 1P+N C/16A AC 30mA 100 pcs
Designación del tipo

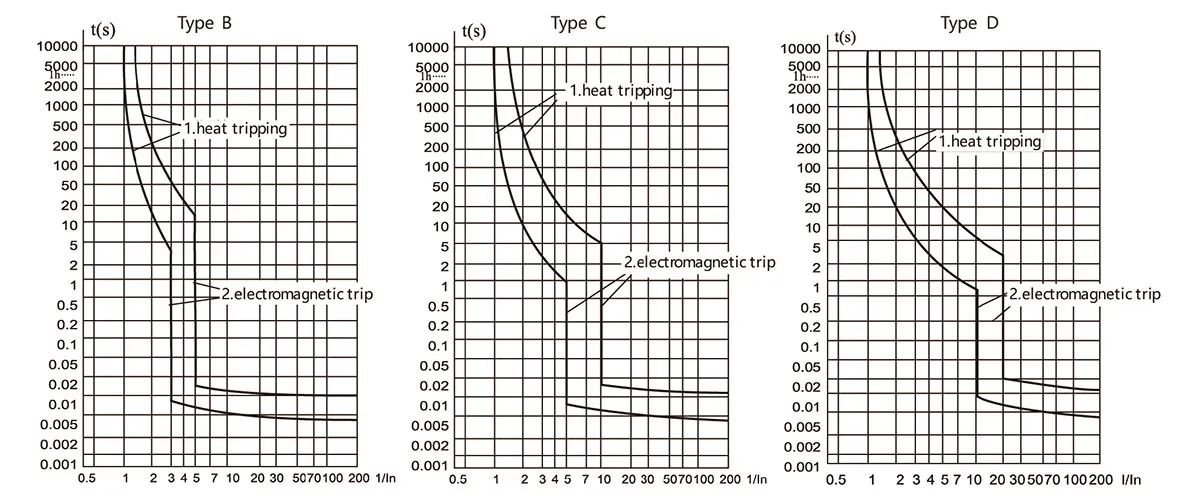

Curvas de disparo
Dimension
Especificaciones técnicas
| Parámetro | |
| Voltaje nominal | 230 V |
| Rated current | 6, 10, 13, 16, 20, 25, 32, 40 A |
| Frecuencia nominal | 50 Hz |
| Número de polos | 1P+N |
| Rated breaking capacity (Icn/Ics) | 6000 A |
| Mechanical life | 10,000 operations |
| Vida eléctrica | 4,000 operations |
| Tripping characteristics | B, C, D |
| Type of residual current | AC, A |
| Rated residual operating current (IΔn) | 30 mA |
| Rated residual making & breaking capacity (IΔm) | 500 A |
| Pollution degree | 2 |
| Degree of protection | IP20 |
| Estándares | EN/IEC 61009-1, GB/T 16917.1 |
| Tightening torque | 3.5 N·m |
Table1 Tripping characteristics (Reference temp.30℃)
| Artículo | Curva de disparo | Prueba corriente en (A) | Estado inicial | Límite de tiempo para disparar o no disparar | Resultado esperado | Remark |
| a | B、C、D | 1.13En | Frío | t≤1h | No desatascador | La corriente sube suavemente al valor especificado en 5s |
| b | B、C、D | 1.45pulg | Siguiendo el ítem una prueba | t<1h | Tropezando | |
| c | B、C、D | 2.55In | Frío | 1s<t<60s(In≤32A) 1s<t<120s(In>32A) |
Tropezando | |
| d | B | 3En | Frío | t≤0.1s | No desatascador | Switch on the power supply by closing the auxiliary switch |
| C | 5In | |||||
| D | 10In | |||||
| e | B | 5In | Frío | t<0.1s | Tropezando | Switch on the power supply by closing the auxiliary switch |
| C | 10In | |||||
| D | 20In |
Note: The term “cold” means that the test is carried out at a reference calibration temperature without load before the test.
Requisitos del conductor y sección transversal
| Sección transversal de cobre (mm²2) | Corriente nominal In(A) |
| 1 | In≤6 |
| 1.5 | 6<En≤13 |
| 2.5 | 13<En≤20 |
| 4 | 20<En≤25 |
| 6 | 25<En≤32 |
| 10 | 32<In≤40 |
