مصنع OEM لموصلات التيار المتردد الصناعية من سلسلة CQC6
ال مصنع OEM لموصلات التيار المتردد الصناعية من سلسلة CQC6 هو مكثف CHAC AC للاستخدام في التحكم عن بعد والتحكم بالمحركات. توفر الصفحة جدولًا تقنيًا محددًا للنموذج وصور للمنتج الأصلي، مما يتيح للمشترين التحقق من الجهد والتيار والتشغيل والتركيب والمعايير المعمول بها قبل تقديم طلبية. يتوقف الاستخدام النهائي على الدائرة الكاملة وطريقة التركيب وقواعد السوق المستهدفة.
مواصفات المنتج
CQC6 Series Industrial AC Contactor OEM Manufacturer is a AC contactor intended for remote switching and motor control. The current product record identifies it for motor starters, HVAC and automation panels. Use the exact model variant and preserved technical source as the basis for procurement rather than assuming that every family member has the same rating.
Verified source summary: Type designation Dimensions (mm) Model number Amax Bmax Cmax Dmax a/a' b C Ф CQC6-06~25 46 76 83 117 35 50 60 Ф4.5 CQC6-32~38 57 85 96 130 40/43 48 / Ф4.5 CQC6-40~65 76 128 115 149 40/59 100 110 Ф5.5 CQC6-80~95 85 128 124 158 40/67 100 110 Ф5.5 Accessories Description Contact Configuration Technical Specifications Model number CQC6 -6 CQC6 -9 CQC6 -12 CQC6 -18 CQC6 -25 CQC6 -32 CQC6 -38 CQC6 -40 CQC6 -50 CQC6 -65 CQC
الميزات الرئيسية
الاستخدامات النموذجية
Typical use can include motor starters, HVAC and automation panels when the project confirms system voltage, current, fault or surge exposure, conductor and enclosure requirements, and the selected variant’s installation instructions. This page does not replace the project design or the authority having jurisdiction.
طلبات واقتراحات واختيار المرشحين
Use the following decision points with the preserved model data. Product-family descriptions explain intent, but the exact technical table controls the ordered variant.
| نقطة الاختيار | مصنع OEM لموصلات التيار المتردد الصناعية من سلسلة CQC6 | ما يجب أن يثبته المشروع |
|---|---|---|
| تطبيق | AC Contactor projects | Confirm the actual system and environment |
| Selection basis | تغيير التشغيل عن بُعد والتحكم بالمحرك | Use the exact model and technical table |
| Installation | Follow the model instructions | Check mounting, clearances and termination |
| الامتثال | Use the listed standard where applicable | Verify edition, scope and destination rules |
| Adjacent product | Evaluate the related CHAC family where function differs | Do not substitute without engineering review |
Function
تغيير التشغيل عن بُعد والتحكم بالمحرك
Match the protection or switching function to the system.
إعدادات
Model-specific options
Confirm current, voltage, poles, terminals or accessories from the table.
Installation
Mechanical and electrical fit
Check enclosure, mounting, wiring space and maintenance access.
Project evidence
Documents and test records
Retain the approved drawing, technical sheet and commissioning record.
دليل طلب الطعام
- State the exact model and variant.
- Provide the system voltage, current, frequency and load or protection function.
- Confirm mounting, terminals, accessories, enclosure and environmental conditions.
- Share quantity, destination market and required technical documents.
فحوصات التثبيت والتنسيق
- Verify the model’s ratings and connection arrangement against the project drawings.
- Check conductor, busbar, enclosure, clearances and tightening requirements using the product documentation.
- Coordinate upstream and downstream protection or control devices where applicable.
- Use qualified personnel for installation, testing, isolation and maintenance.

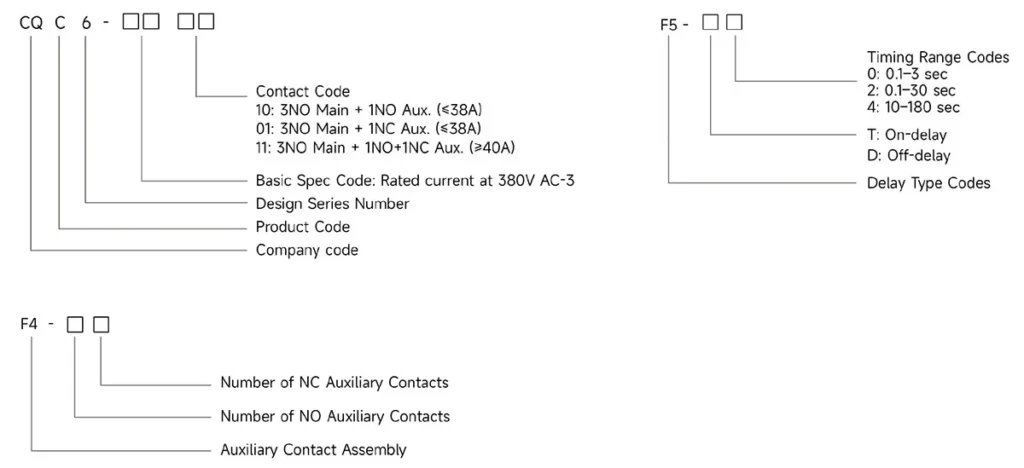

تعيين النوع

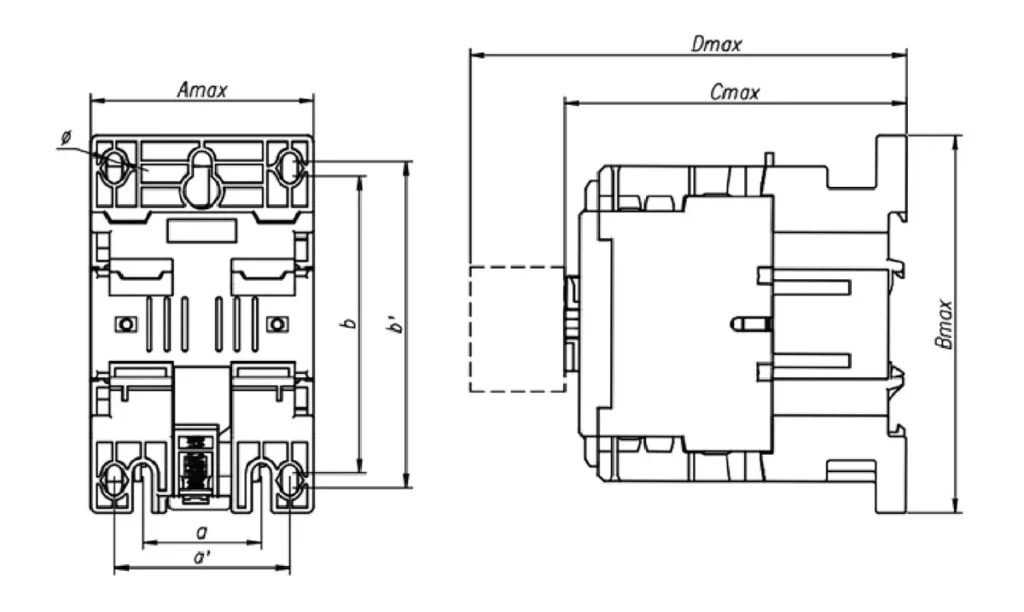

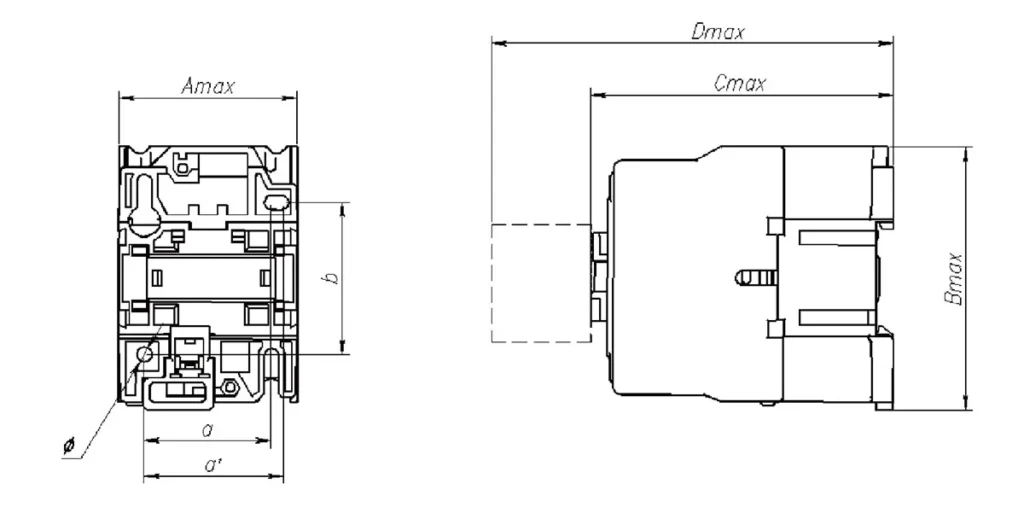

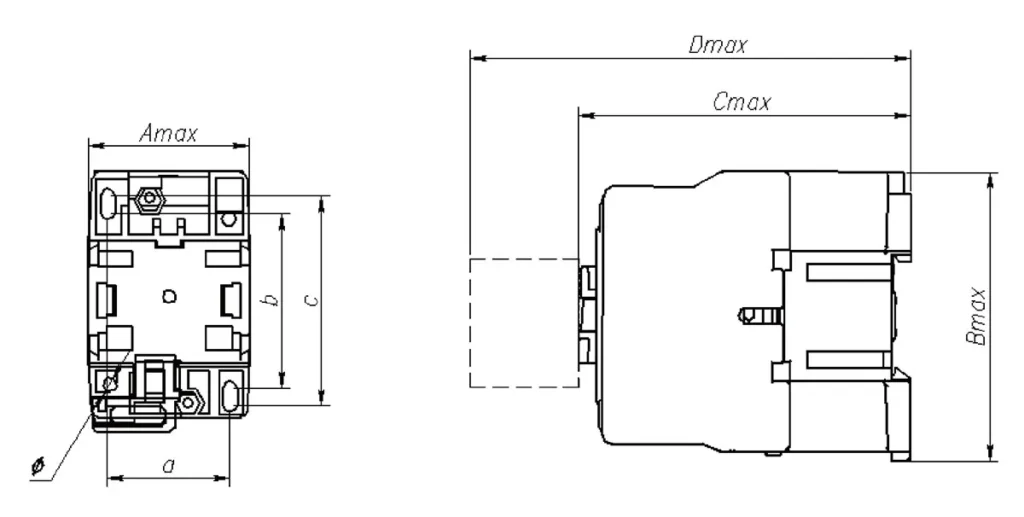

الأبعاد (مم)
| Model number | Amax | Bmax | Cmax | Dmax | a/a’ | b | C | Ф |
| CQC6-06~25 | 46 | 76 | 83 | 117 | 35 | 50 | 60 | Ф4.5 |
| CQC6-32~38 | 57 | 85 | 96 | 130 | 40/43 | 48 | / | Ф4.5 |
| CQC6-40~65 | 76 | 128 | 115 | 149 | 40/59 | 100 | 110 | Ф5.5 |
| CQC6-80~95 | 85 | 128 | 124 | 158 | 40/67 | 100 | 110 | Ф5.5 |
Accessories Description

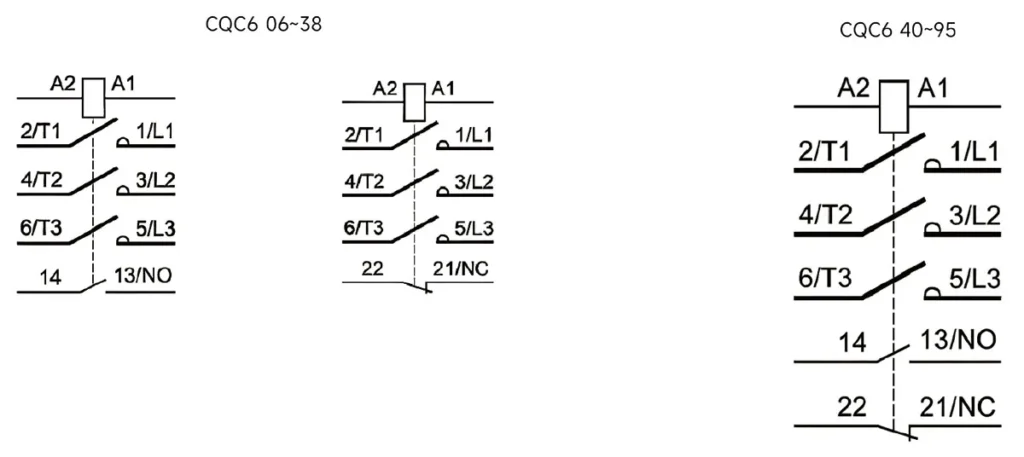

Contact Configuration
المواصفات الفنية
| Model number | CQC6 -6 |
CQC6 -9 |
CQC6 -12 |
CQC6 -18 |
CQC6 -25 |
CQC6 -32 |
CQC6 -38 |
CQC6 -40 |
CQC6 -50 |
CQC6 -65 |
CQC6 -80 |
CQC6 -95 |
|
| Rated insulation voltage (Ui) | 690V | ||||||||||||
| جهد التحمل نبضي المقنن | 8kV | ||||||||||||
| التردد المقدر | 50Hz, 50/60Hz | ||||||||||||
| Number of poles (P) | 3 | ||||||||||||
| Rated Operational Current (A)- AC-3 | 220V/230V | 6 | 9 | 12 | 18 | 25 | 32 | 38 | 40 | 50 | 65 | 80 | 95 |
| 380V/400V | 6 | 9 | 12 | 18 | 25 | 32 | 38 | 40 | 50 | 65 | 80 | 95 | |
| 660V/690V | 4.8 | 6.6 | 8.9 | 12 | 18 | 20.2 | 20.2 | 34 | 39 | 42 | 49 | 49 | |
| Conventional Free-Air Thermal Current (A) (AC-1, θ ≤ 60℃) | 20 | 25 | 25 | 32 | 40 | 50 | 50 | 60 | 80 | 80 | 110 | 110 | |
| Short-Time Withstand Current (A) | 10s | 80 | 105 | 105 | 145 | 145 | 260 | 310 | 320 | 400 | 520 | 640 | 800 |
| 1min | 45 | 61 | 61 | 84 | 84 | 138 | 150 | 165 | 208 | 260 | 320 | 400 | |
| 10min | 20 | 30 | 30 | 40 | 40 | 60 | 60 | 72 | 84 | 110 | 135 | 135 | |
| Controlled 3-Phase Squirrel Cage Motor Power (kW) – AC-3 | 220V/230V | 1.5 | 2 | 3.5 | 4 | 6 | 7.5 | 9 | 11 | 15 | 18.5 | 22 | 25 |
| 380V/400V | 2.2 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 18.5 | 22 | 30 | 37 | 45 | |
| 660V/690V | 3 | 5.5 | 7.5 | 10 | 15 | 18.5 | 18.5 | 30 | 33 | 37 | 45 | 45 | |
| Short-circuit protection by gG fuses (U ≤ 690V) for Type 2 coordination, without integral thermal overload relay | 20 | 25 | 25 | 32 | 40 | 50 | 50 | 60 | 80 | 80 | 110 | 110 | |
| Electrical Endurance (104 operations) | 120 | 100 | 80 | ||||||||||
| Rated Making Capacity (AC-3) | 10 × Ie, in accordance with IEC 60947-4-1 and GB/T 14048.4. | ||||||||||||
| Rated Breaking Capacity (AC-3) | 8 × Ie, in accordance with IEC 60947-4-1 and GB/T 14048.4. | ||||||||||||
| Characteristics of AC controlcircuits | |||||||||||||
| Operating Frequency (operations/h) | 1200 | 600 | |||||||||||
| Mechanical Life (104 operations, 3600 ops/h) | 1200 | 1000 | 800 | 600 | |||||||||
| AC Coil Power (50/60Hz) | Pick-up (VA) | 70 | 110 | 200 | 200 | ||||||||
| Sealed (VA) | 8 | 11 | 20 | 20 | |||||||||
| Operate Time (ms) | Close | 12-22 | 12-22 | 20-35 | 20-35 | ||||||||
| Open | 4-19 | 4-19 | 6-15 | 6-15 | |||||||||
| Operate Voltage Range (50/60Hz) | Pick-up Voltage: 80%Us ~ 110%Us; Drop-out Voltage: 20%Us ~ 75%Us | ||||||||||||
| Rated Control Supply Voltage Us | AC 24/36/48/110/220/230/380/400/415/440V, 50/60Hz | ||||||||||||
| Applicable accessories | Auxiliary contact block | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| Coil surge absorber | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
| Main circuit conductor | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
| Mechanical interlock | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
| Mechano-electrical interlock | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
| DIN rail mounting | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
| Certifications obtained | CCC CE CB | ||||||||||||

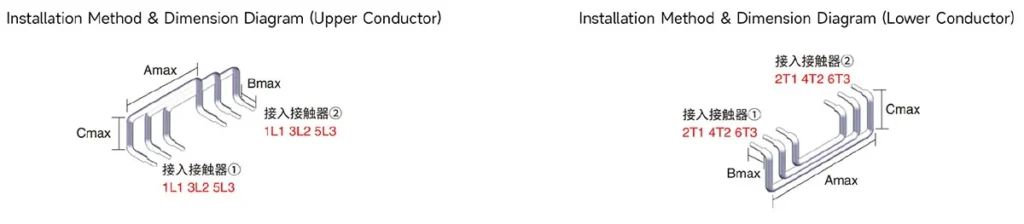

Main Circuit Conductor (Busbar)
| منتج نموذج |
Upper Conductor | Lower Conductor | مدرب | Applicable Models | ||||
| Amax | Bmax | Cmax | Amax | Bmax | Cmax | Dmax | ||
| F1-H1 | 88 | 24 | 28 | 88 | 17 | 28 | 2.5mm2 | CQC6-06/18 |
| F1-H2 | 103 | 29 | 33 | 103 | 20 | 35 | 6mm2 | CQC6-25/38 |
| F1-H3 | 134 | 43 | 55 | 134 | 30 | 50 | 10mm2 | CQC6-40/65 |
| F1-H4 | 150 | 52 | 51 | 150 | 37 | 50 | ١٦ مم2 | CQC5-80/95 |
Electrical/Mechanical Interlock
| Product Name | Content | طراز المنتج | Applicable Models | Wiring Diagram (ME) |
| Electrical Interlock | Electrical Interlock Kit | F2-LS3 | CQC6-06~38 |  |
| Electrical Interlock Kit | F2-LS4 | CQC6-40-95 | ||
| Mechanical Interlock | Mechanical Interlock Kit | F2-LS1 | CQC6-06~38 | |
| Mechanical Interlock Kit | F2-LS2 | CQC6-40~95 |

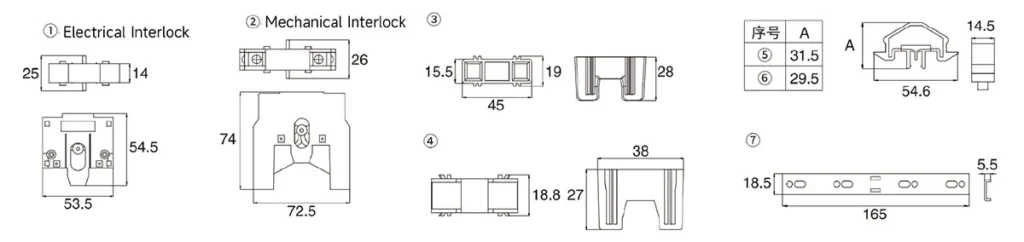

Component size diagram (mm)
RC Snubber (Coil Surge Suppression)
| طراز المنتج | Content | Applicable Models | الأبعاد (مم) | |
| F3-LY2EA | AC 24…48V | CQC6-06~38 |  |
 |
| F3-LY2GA | AC 50…127V | |||
| F3-LY2UA | AC 110…240V | |||
| F3-LY2NA | AC 380…415V | CQC6-40~95 | ||
| F3-LY2FC | AC 24…48V | |||
| F3-LY2GC | AC 50…127V | |||
| F3-LY2UC | AC 110…240V |  |
||
| F3-LY2NC | AC 380…415V | |||
ملامسات مساعدة
| Product Name | طراز المنتج | Content | Applicable Models | الأبعاد (مم) | ||
| Top-Mounted Auxiliary (2 Contacts) |
F4-11 | 1NO + 1NC | CQC6-06~95 | ① |  |
 |
| F4-20 | 2NO | |||||
| F4-02 | 2NC | |||||
| Top-Mounted Auxiliary (4 Contacts) |
F4-22 | 2NO + 2NC | ② | |||
| F4-40 | 4NO | |||||
| F4-04 | 4NC | |||||
| F4-13 | 1NO + 3NC | |||||
| F4-31 | 3NO + 1NC | |||||
| المعاملات الكهربائية | |
| Conventional Thermal Current Ith | 10A |
| Rated Insulation Voltage Ui | 690V |
| Rated Impulse Withstand Voltage Uimp | 6kV |
| Minimum Switchable Load | 6V 100mA |
| Utilization Category | الجهد التشغيلي الموصى به (V) | Rated Operational Current (A) |
| AC-15 | 380 | 0.95 |
| 220 | 1.6 | |
| DC-13 | 220 | 0.15 |
On-Delay Timer (Timer Head)
| طراز المنتج | Content | Applicable Models |
| F5-T0 | 0.1…3s | CQC6-06-95 |
| F5-T2 | 0.1…30s | |
| F5-T4 | 10…180s | |
| F5-S2 | 1…30s | |
| F5-D0 | 0.1…3s | |
| F5-D2 | 0.1…30s | |
| F5-D4 | 10…180s |
Side-Mounted Auxiliary
| طراز المنتج | Content | Applicable Models |
| F8-11 | 1NO + 1NC | CQC6-06-95 |
| F8-20 | 2NO | |
| F8-02 | 2NC |
لماذا تختار CHAC
مع خبرة تصنيع تزيد عن 30 عامًا، وأكثر من 1100 موظف، وأكثر من 100 مليون عمود
بفضل طاقتها الإنتاجية السنوية ونظام الإنتاج الآلي 90%، توفر شركة CHAC طاقة إنتاجية مستقرة ومعايير صارمة
مراقبة الجودة لعملاء OEM/ODM العالميين. يدعم نظام التصنيع الداخلي الخاص بنا على المدى الطويل
تعاون مع العلامات التجارية الكهربائية والمستوردين والموزعين.
30+
سنوات الخبرة
متخصص في تصنيع المعدات الكهربائية منخفضة الجهد
1100+
الموظفين
فريق محترف يضمن جودة ثابتة والتسليم
١٠٠ مليون+
السعة السنوية للأعمدة
قدرة إنتاجية واسعة النطاق لتلبية الطلب العالمي
90%
الإنتاج الآلي
الأتمتة المتقدمة لتحقيق كفاءة واتساق عاليين
خط التجميع الآلي
مختبر اختبار
حقن وختم
فحص الجودة
نظام صارم لمراقبة الجودة يضمن أن كل منتج يلبي المعايير العالمية.
ما الذي يمكننا تخصيصه؟
تدعم تشاك تخصيص جهد الملف وتكوين نقاط التلامس المساعدة،,
المعلمات الكهربائية، والعلامة التجارية للمنتج، وتصميم التعبئة والتغليف، والتطوير الهندسي وفقاً لمعدات العملاء ومتطلبات السوق.
جهد الملف
خيارات جهد ملف التيار المتردد وتيار مستمر مصممة لتناسب متطلبات التطبيق.
ملامسات مساعدة
مجموعات اتصالات مساعدة مرنة لوظائف تحكم مختلفة.
المعاملات الكهربائية
يمكن تخصيص التصنيفات الحالية، ونطاقات الحماية، والمعلمات الوظيفية.
علامة تجارية للمنتج
شعارات الملصقات الخاصة، ولوحات الأسماء، ودعم تعريف المنتج.
تصميم عبوات
علب مخصصة، وملصقات، وأدلة، وحلول تغليف.
التطوير الهندسي
الدعم من تحسين الرسم إلى تطوير المنتج وتطابق التطبيقات.
تنزيل
هل تحتاج إلى وثائق فنية؟
اتصل بنا للحصول على أوراق البيانات، والشهادات، والرسومات، وإرشادات الاختيار، أو دعم مشاريع OEM/ODM.
CQC6 Product FAQ
What loads can the CQC6 contactor switch?
Use the published utilization category, operational current and voltage for the selected variant. Resistive, motor and capacitive loads require different checks.
How do I select an AC contactor size?
Start with load current, utilization category, starts per hour, coil voltage, poles and short-circuit coordination. Current alone is not enough.
Can a thermal relay be paired with it?
Where the product record supports the combination, a thermal relay can form a motor starter. Confirm mechanical fit, current range and control wiring.
Which coil voltage should I specify?
Match the control supply shown on the project drawing with the coil option for the exact model. Never assume the coil voltage from the main circuit.
What accessories are available?
Auxiliary contacts, timers, interlocks or other accessories depend on the series and variant. Confirm the compatible accessory list before ordering.
How should a contactor be commissioned?
Verify terminal torque, coil voltage, contact sequence, insulation and operating current, then record the test results.
Confirm the Right CQC6 Configuration
Send the exact model, operating conditions, quantity, destination market and required documents. CHAC will review the request against the published product data.
